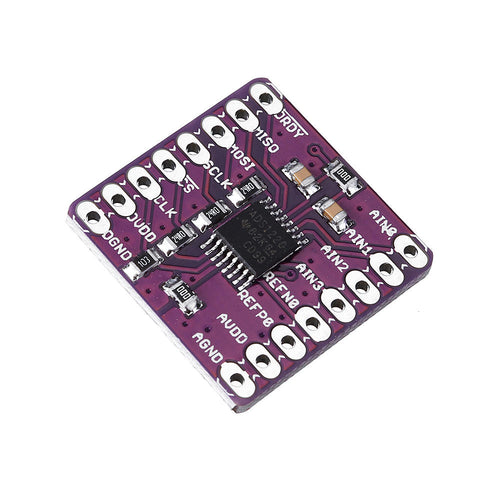

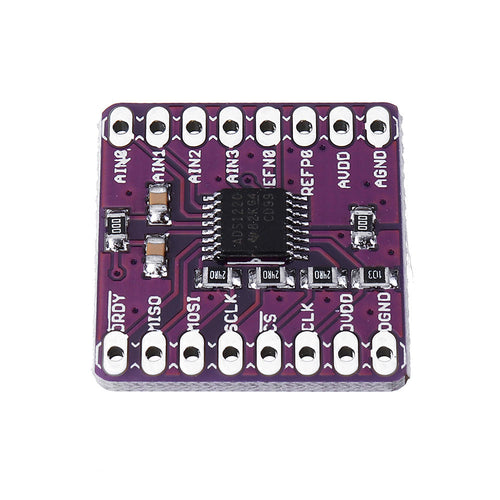

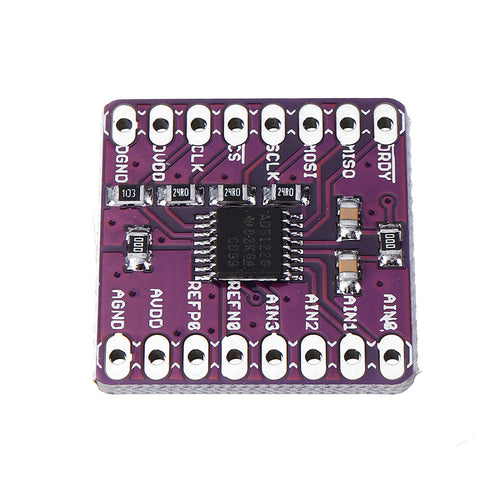

-1220 ADS1220 ADC I2C 24-Bit-A/D-Wandler-Sensormodul mit geringem Stromverbrauch
$18.99
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
•Geringe Stromaufnahme: Nur 120 μA (typisch) im Duty-Cycle-Modus
•Großer Versorgungsbereich: 2,3 V bis 5,5 V
• Programmierbare Verstärkung: 1 V/V bis 128 V/V
•Programmierbare Datenraten: Bis zu 2 kSPS
•Bis zu 20 Bit effektive Auflösung
•Gleichzeitige 50-Hz- und 60-Hz-Unterdrückung bei 20 SPS mit digitalem Einschwingfilter mit Einzelzyklus
•Zwei differentielle oder vier unsymmetrische Eingänge
• Duale angepasste programmierbare Stromquellen: 10 μA bis 1,5 mA
•Interne 2,048-V-Referenz: 5 ppm/°C (typisch) Drift
•Interner Oszillator mit 2 % Genauigkeit
•Interner Temperatursensor: 0,5 °C (typisch) Genauigkeit
•SPI-kompatible Schnittstelle (Modus 1)
•Gehäuse: 3,5 mm × 3,5 mm × 0,9 mm VQFN
Anwendungen:
•Temperatursensormessungen:
–Thermistoren
–Thermoelemente
– Widerstandstemperaturfühler (RTDs): 2-, 3- oder 4-Leiter-Typen
•Messungen von Widerstandsbrückensensoren:
–Drucksensoren
–Dehnungsmessstreifen
–Waagen
•Tragbare Instrumente
• Fabrikautomatisierung und Prozesssteuerung
Beschreibung:
Der ADS1220 ist ein präziser 24-Bit-Analog-Digital-Umsetzer (ADC), der zahlreiche integrierte Funktionen bietet, um die Systemkosten und die Anzahl der Komponenten in Anwendungen zu reduzieren, die kleine Sensorsignale messen.
Das Gerät verfügt über zwei differenzielle oder vier unsymmetrische Eingänge über einen flexiblen Eingangsmultiplexer (MUX), einen rauscharmen, programmierbaren Verstärkungsverstärker (PGA), zwei programmierbare Erregerstromquellen, eine Spannungsreferenz, einen Oszillator, einen Low-Side-Schalter und einen Präzisionstemperatursensor.
Das Gerät kann Konvertierungen mit Datenraten von bis zu 2000 Abtastungen pro Sekunde (SPS) mit Einzelzyklus-Einschwingzeit durchführen. Bei 20 SPS bietet der digitale Filter gleichzeitige 50-Hz- und 60-Hz-Unterdrückung für rauschreiche Industrieanwendungen. Der interne PGA bietet Verstärkungen von bis zu 128 V/V. Dieser PGA macht den ADS1220 ideal geeignet für Anwendungen, die kleine Sensorsignale messen, wie Widerstandstemperaturdetektoren (RTDs), Thermoelemente, Thermistoren und Widerstandsbrückensensoren. Das Gerät unterstützt Messungen von pseudo- oder volldifferenziellen Signalen bei Verwendung des PGA. Alternativ kann das Gerät so konfiguriert werden, dass es den internen PGA umgeht und dennoch eine hohe Eingangsimpedanz und Verstärkungen von bis zu 4 V/V bietet, was Single-Ended-Messungen ermöglicht.
Der Stromverbrauch beträgt nur 120 µA im Duty-Cycle-Modus mit deaktiviertem PGA. Der ADS1220 wird in einem bleifreien VQFN-16- oder TSSOP-16-Gehäuse angeboten und ist für einen Temperaturbereich von –40 °C bis +125 °C spezifiziert.

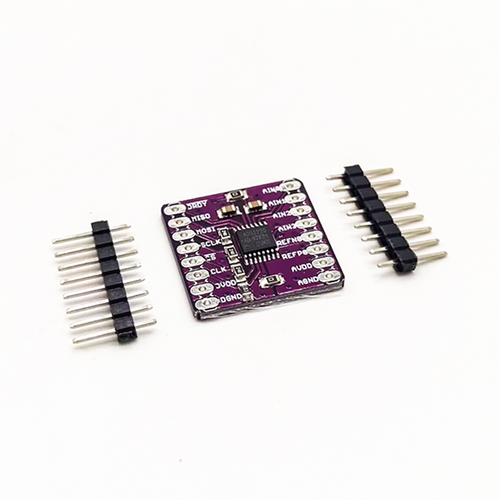

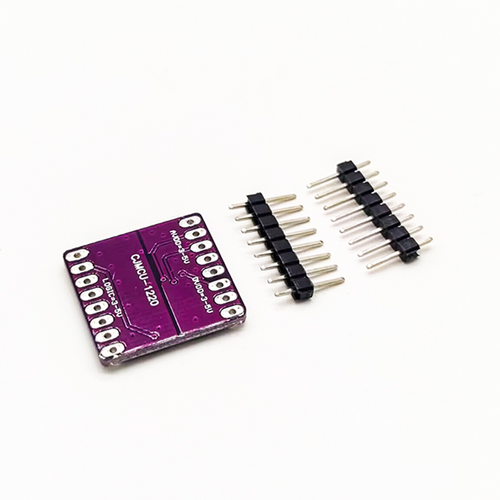

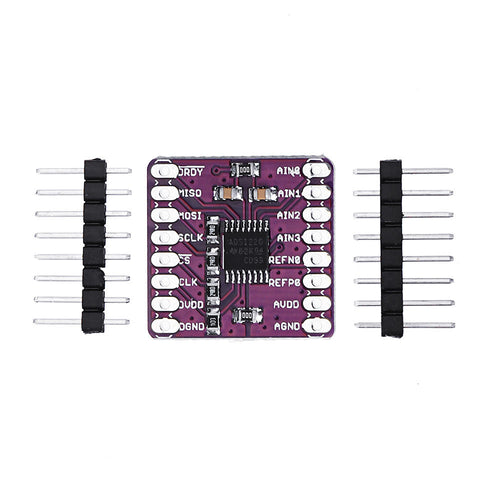

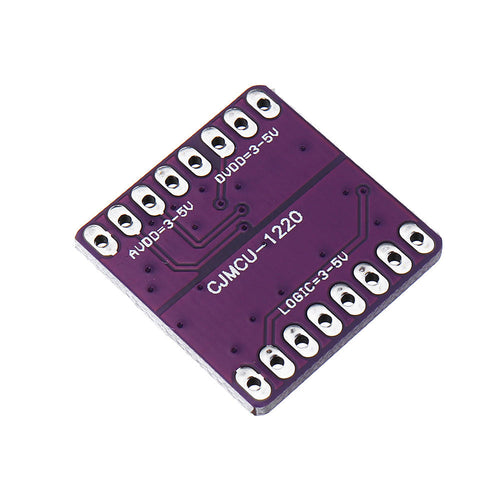

1 x CJMCU-1220
