-1292 ADS1292R EKG Atmungs-Impedanz-EKG 2-Kanal 24-Bit A/D-Wandler

$49.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0047655

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Beschreibung

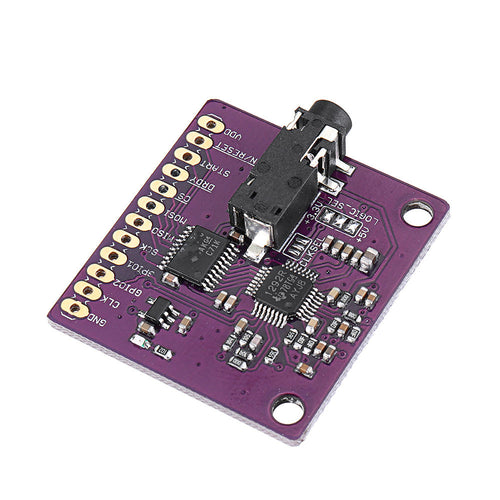

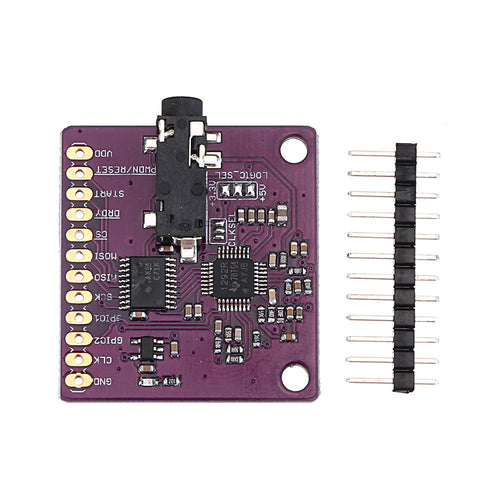

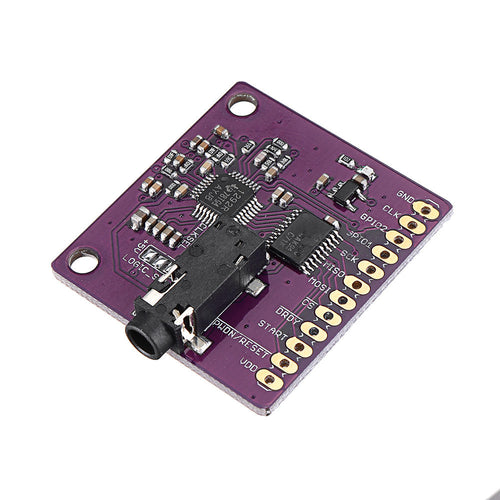

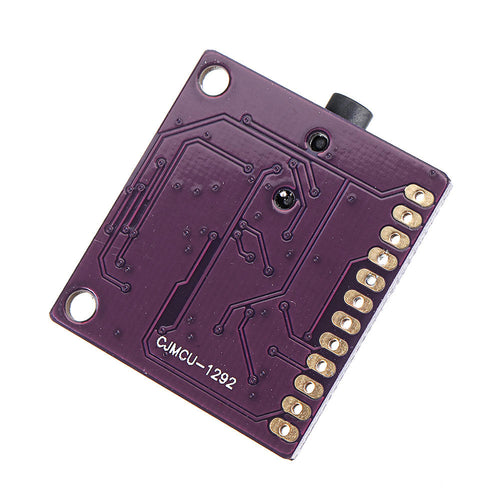

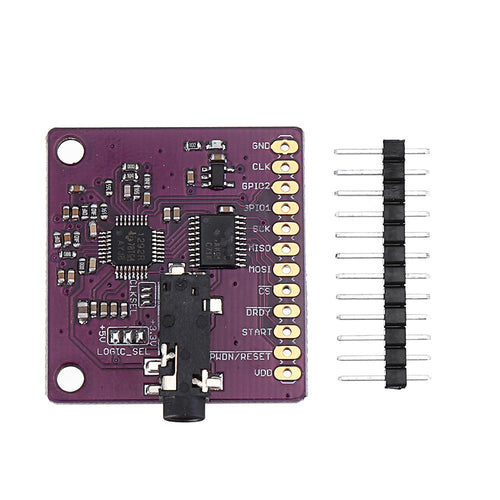

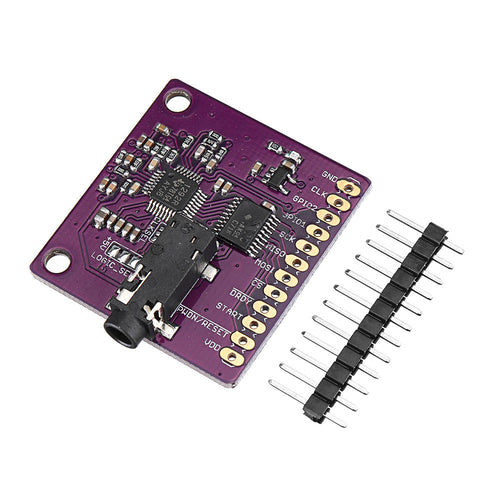

ADS1292R Analoger Frontend-IC

Integrierter 3,3-V-Spannungsregler für geringes Rauschen

Integrierte Logikpegelumsetzer für die Schnittstelle

Prototyping-Bereich zum Hinzufügen zusätzlicher Komponenten

Verbinden Sie das Shield mit Ihrem :

Verbinden Sie das EKG-/Atmungs-Shield mit dem , indem Sie es auf Ihren stapeln. Dieses Shield verwendet die SPI-Schnittstelle, um mit dem zu kommunizieren. Da dies den ICSP-Header enthält, der auf neueren s für die SPI-Kommunikation verwendet wird, ist dieses Shield auch mit neueren Boards wie dem Yun und Due kompatibel.

Verkabeln Sie den Breakout mit Ihrem:

Wenn Sie das Breakout gekauft haben, ist die Verbindung mit der Platine wie folgt:

ads1292r Pin-Beschriftung	Verbindung	Pin-Funktion
VDD	+5 V	Versorgungsspannung
PWDN/RESET	T4 - Der große Traum	Zurücksetzen
START	T5 - Der große Wurf	Starteingabe
DRDY	T6	Daten bereit, Ausgabe
ES	T7 - Der große Traum	Chipauswahl
MOSI	T11-Standorte	Sklave In
MISO	T12 - Die wunderbare Welt des Lebens	Sklaven raus
SCK	T13 - Die wunderbare Welt der Träume	Serielle Uhr
Masse	Masse	Masse

Überblick:

Mit diesem Plug-in-Shield können Sie EKG und Atmung ganz einfach überwachen. Die Version 2 dieses Produkts verfügt über einen neuen SPI-Pin-Header, der es mit neueren Geräten kompatibel macht, darunter dem Yun und einem 3,5-mm-Anschluss für die Elektroden.

Wir legen jetzt auch die Elektroden und das Kabel dem Schild bei. Einfach einstecken und schon kann es losgehen. Der 3,5-mm-Rundstecker bietet eine einfache Möglichkeit, Elektroden an das Schild anzuschließen. Das andere Ende dieses Kabels hat Druckknöpfe für Standard-EKG-Elektroden. Wir legen auch ein Paket mit 10 Einweg-EG-Elektroden bei. Es akzeptiert zwei EKG-Elektroden und eine Driven Right Leg (DRL)-Elektrode zur Reduzierung von Gleichtaktrauschen.

Ein weiteres interessantes Merkmal dieses Schildes ist, dass Sie mit denselben beiden Elektroden, die an das Schild angeschlossen sind, auch die Atemaktivität messen können. Der ADS1292R verwendet eine Methode namens Impedanzpneumographie, um die Atmung anhand der während der Atmung verursachten Veränderungen der Brustimpedanz zu messen.

1 x ADS1292R-Abschirmung
