12-V-1/2/4/8/16-Kanal-Relaismodul mit Optokoppler für PIC DSP für Arduino – Produkte, die mit offiziellen Arduino-Boards funktionieren

$7.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0046399

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

-12-V-8-Kanal-Relaisschnittstellenkarte, und jede benötigt 50–60 mA Treiberstrom.

-Ausgestattet mit Hochstromrelais, AC250V 10A; DC30V 10A.

-Anzeige-LED für den Status des Relaisausgangs.

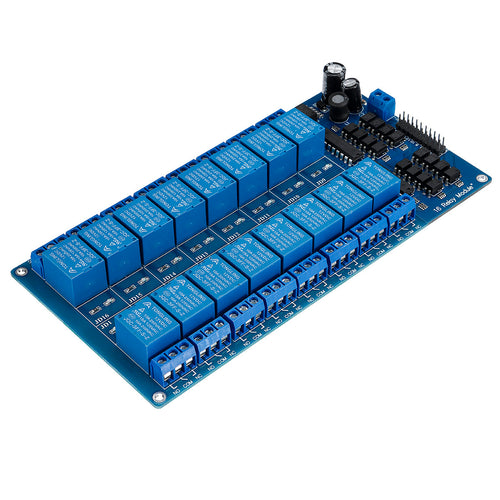

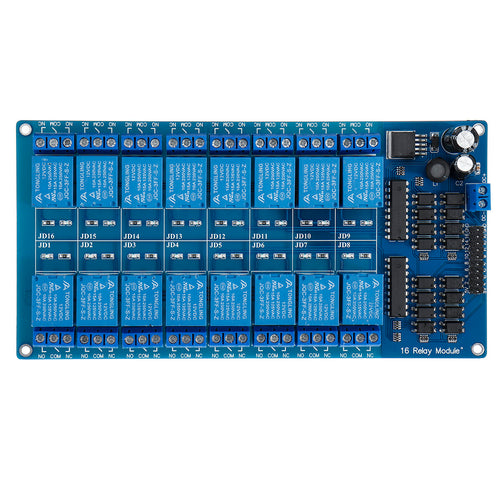

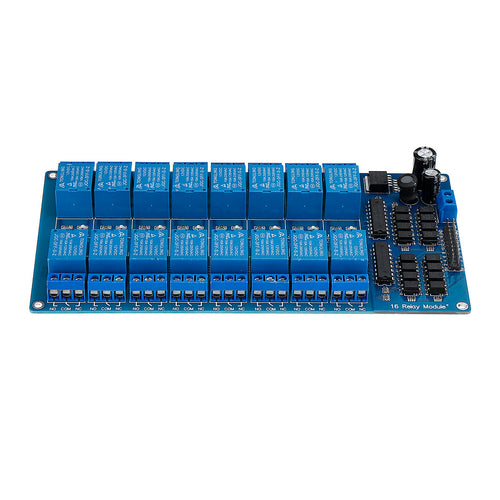

16 Kanal:

1. Dieses Relaismodul ist 12 V aktiv niedrig und jedes benötigt 15–20 mA Treiberstrom.

2. Verwendet zwei 8-Kanal-ULN2803APG-Darlington-Arrays-Chips zur Steuerung des Relaismoduls.

3. Es handelt sich um eine 16-Kanal-Relaisschnittstellenkarte, die direkt von einer Vielzahl von Mikrocontrollern wie AVR, PIC, ARM, PLC usw. gesteuert werden kann.

4. Es ist auch in der Lage, verschiedene Geräte und andere Ausrüstungen mit hohem Strom zu steuern.

5. Der maximale Kontakt des Relaisausgangs beträgt AC 250 V 10 A und DC 30 V 10 A.

6. Die Standardschnittstelle kann direkt mit Mikrocontrollern verbunden werden.

7. Die Betriebsstatusanzeigeleuchten tragen zur sicheren Verwendung bei.

8. Weit verbreitet für alle MCU-Steuerungen, im Industriebereich, zur SPS-Steuerung und zur Smart-Home-Steuerung.

Notiz:

1. Wir liefern, soweit möglich, klare Bilder und Maße. Bitte überprüfen Sie so viel wie möglich, um sicherzustellen, dass der Artikel der ist, den Sie benötigen.

2. Bitte rechnen Sie aufgrund manueller Messung mit einer Abweichung von 0,5–1 Zoll. (1 Zoll = 2,54 cm)

3. In diesem Kit sind keine Anweisungen enthalten. Wenn Sie wissen möchten, wie man es verwendet oder installiert, kontaktieren Sie uns bitte per E-Mail. Wir werden Ihnen so gut wie möglich helfen.

1 x Relaismodul

Spezifikation:

Produktname: 12V Relaismodul

Material: Kupfer + Kunststoff

1 Kanalgröße: 4,2 cm x 1,5 cm

2-Kanal-Größe: 5 cm x 3,5 cm

4-Kanal-Größe: 7,5 cm x 5,5 cm

8-Kanal-Größe: 13,7 cm x 5,5 cm

16 Kanalgröße: 17,8 cm x 9 cm

Kanaltyp: 1 / 2 / 4 / 8 / 16

Betriebsspannung: 12V

Verwenden:

1. Unterstützt alle Mikrocontroller-Steuerungen.

2. Industrieller Bereich.

3. SPS-Steuerung.

4. Intelligente Heimsteuerung.

1 Kanal:

1. Integrierter EL817-Optokoppler, starke Entstörungsfähigkeit mit optischer Isolierung.

2. Integriertes 12-V-, 10-A/250-VAC-, 10-A/30-VDC-Relais, Relaislebensdauer: 100.000-mal kontinuierlich ziehen.

3. Das Modul kann direkt mit dem Mikrocontroller I/O verbunden werden und gibt ein Ausgangssignal aus.

4. Das Modul verfügt über einen Freilaufdiodenschutz und eine kurze Reaktionszeit.

2 Kanäle:

Dies ist eine 2-Kanal-12-V-Relaisschnittstellenkarte, mit der verschiedene Geräte und andere Ausrüstungen mit hohem Strom gesteuert werden können.

Es kann direkt vom Mikrocontroller (, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-Logik) gesteuert werden.

1. 12V 2-Kanal-Relais-Schnittstellenkarte, und jede benötigt 15-20 mA Treiberstrom

2. Ausgestattet mit Hochstromrelais, AC250V 10A; DC30V 10A

3. Standardschnittstelle, die direkt vom Mikrocontroller gesteuert werden kann (, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-Logik)

4 Kanal:

1. Dies ist eine 12-V-4-Kanal-Relais-Schnittstellenkarte.

2. In der Lage sein, verschiedene Geräte und andere Ausrüstungen mit hohem Strom zu steuern.

3. Es kann direkt über einen Mikrocontroller (, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-Logik) gesteuert werden.

4. 12-V-4-Kanal-Relais-Schnittstellenkarte, jede benötigt 50–60 mA Treiberstrom.

5. Ausgestattet mit Hochstromrelais, AC250V 10A; DC30V 10A.

6. Anzeige-LEDs für den Relaisausgangsstatus.

7. Die Eingänge IN1, IN2, IN3, IN4 signalisieren effektiv niedrigen Pegel.

8. VCC, GND Stromeingangsende, kann allein Strom liefern

9. Unterstützt alle Einzelchip-Steuerungen, Industriebereiche, SPS-Steuerungen und intelligente Haushaltssteuerungen.

10. Anwendung:

-Unterstützt alle MCU-Steuerung

-Der industrielle Bereich

-SPS-Steuerung

-Smart-Home-Steuerung

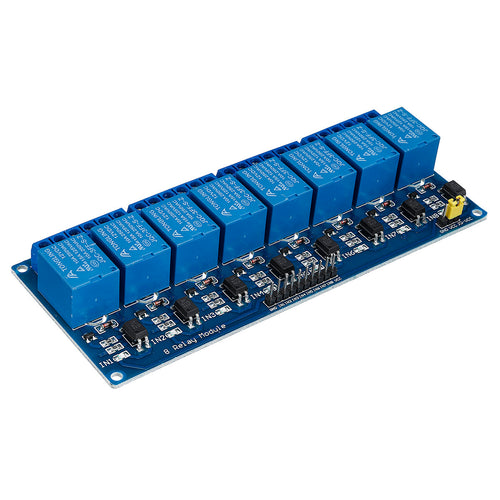

8 Kanal:

1. Dies ist eine 12-V-8-Kanal-Relaisschnittstellenkarte, die verschiedene Geräte und andere Ausrüstungen mit hohem Strom steuern kann. Sie kann direkt über einen Mikrocontroller (, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-Logik) gesteuert werden.

1 x Relaismodul
