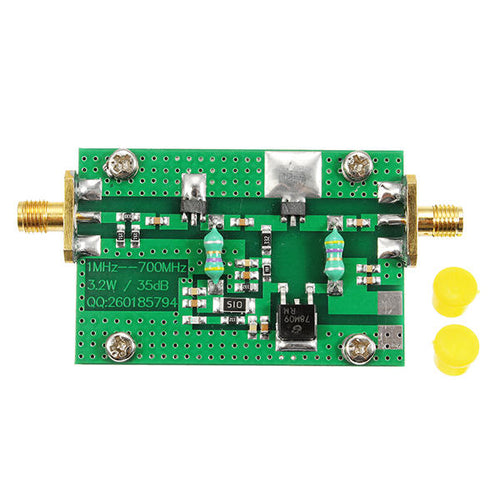

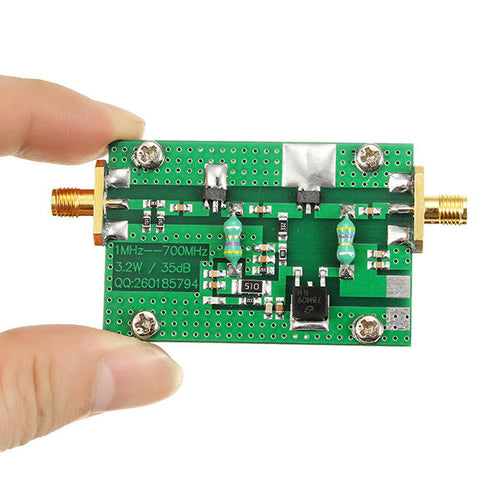

1MHz-700MHZ 3,2W HF VHF UHF FM Sender RF Power Verstärker Für Ham Radio

Anwendung:

Breitband-HF-Leistungsverstärker für alle Arten von drahtlosen Anwendungen, FM-Kurzwellenradios, ferngesteuerte Spielzeuge, Digitalradios usw., 1 Milliwatt (0 dBm), maximale Ausgangsleistung von 3 Watt, 15-V-Spannungsversorgung, Breitbandbetrieb von 1 MHz bis 700 MHz möglich. Aufgrund des gut durchdachten Designs kann der untere Bereich 35 dBm (3 W) erreichen, bei 500 M kann die Ausgangsleistung 32 dBm (1,6 W) erreichen, siehe die spezifischen Parameter S21 und das Punktfrequenz-Testdiagramm.

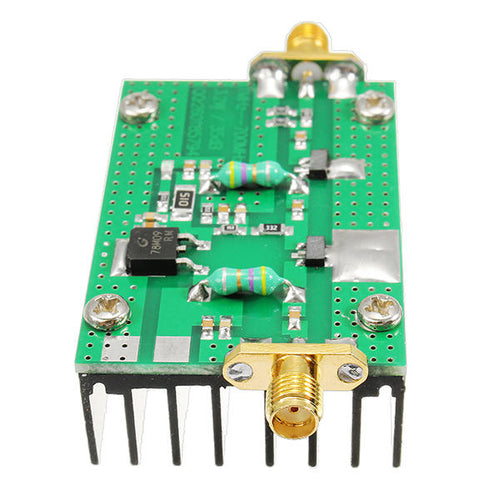

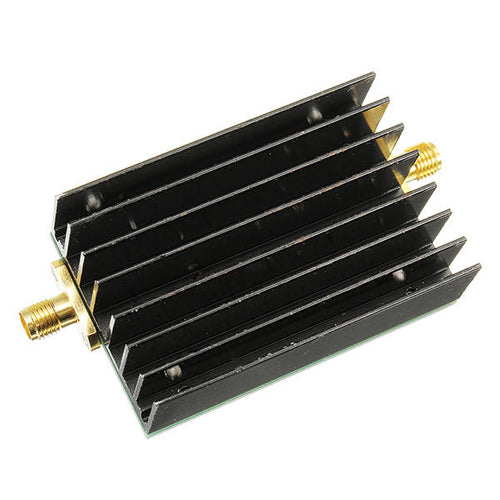

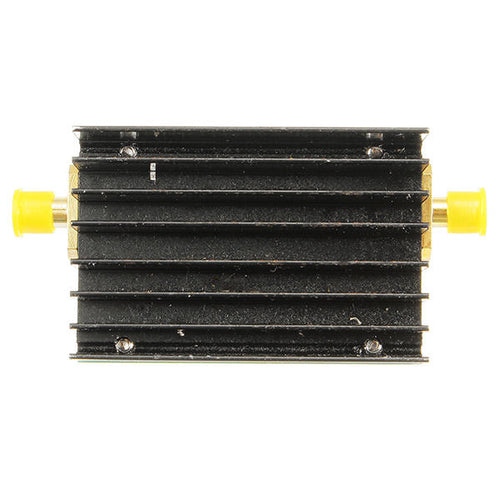

Verstärkergröße 37 mm x 56 cm x 1,5 cm (hinten mit großem Kühlkörper).

Technische Indikatoren:

1. Versorgungsspannung: +15 V DC (typischer Strom 450 mA / maximale Ausgangsverstärkung)
2. Betriebsfrequenz: 1 MHz – 700 MHz, Eingangs- und Ausgangsimpedanz: 50 Ohm
3.?Maximale Ausgangsamplitude: 35dbm (3,2 W / 50 Ohm)
4. Verstärkung: 35 dB (siehe spezifische Kurven S21 Kurven, verschiedene Frequenzen sind unterschiedlich)
5.?Größe des Eingangssignals: niedrige Frequenz (0 dBm / 1 mW), hohe Frequenz (2 dBm)

Notiz:

Schalten Sie es nicht ein, wenn kein Signaleingang vorhanden ist oder der Ausgang nicht mit der Last verbunden ist.



1 x 1 MHz-700 MHZ 3,2 W HF VHF UHF FM Transmitter HF-Leistungsverstärker für Amateurfunk
