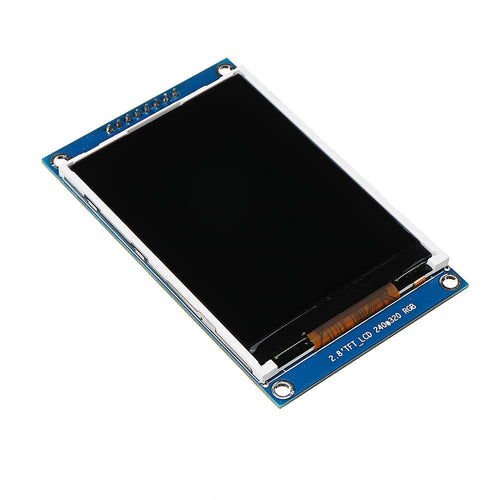

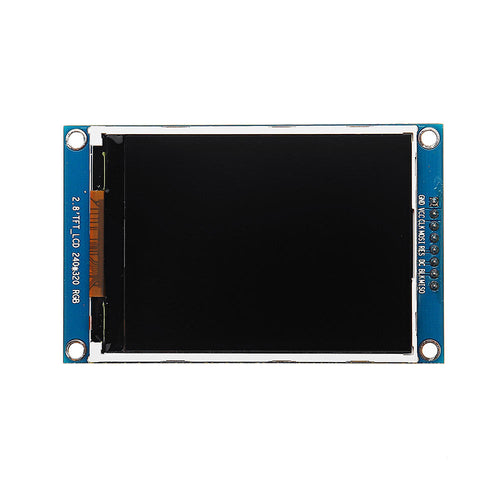

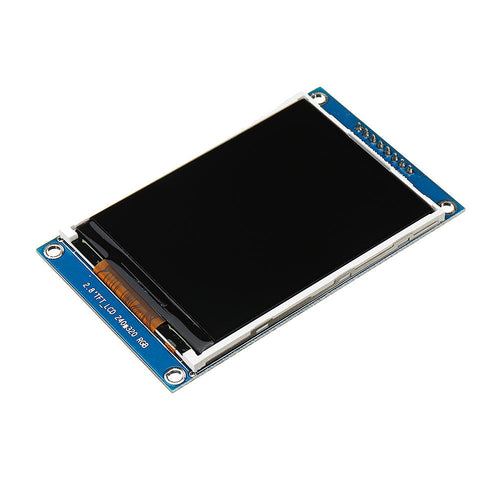

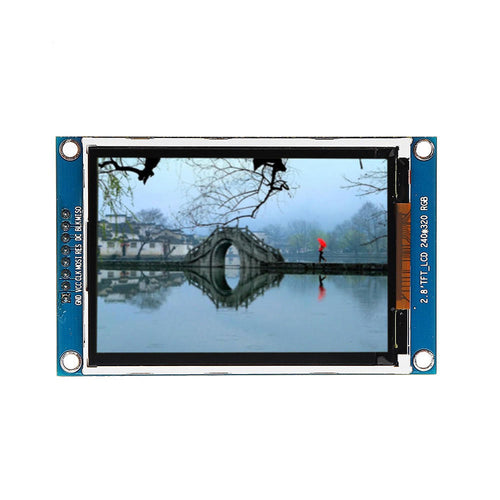

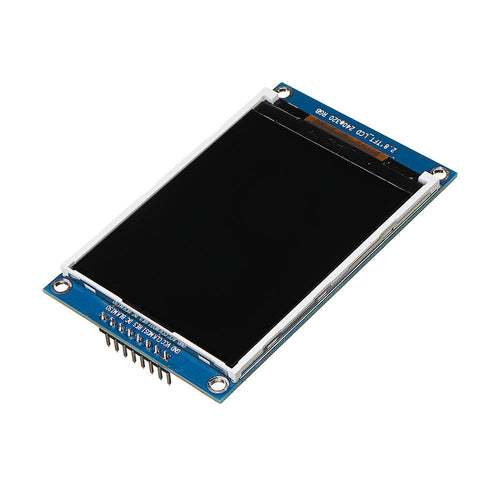

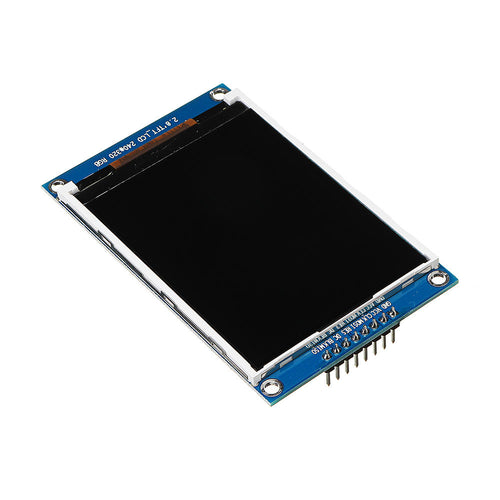

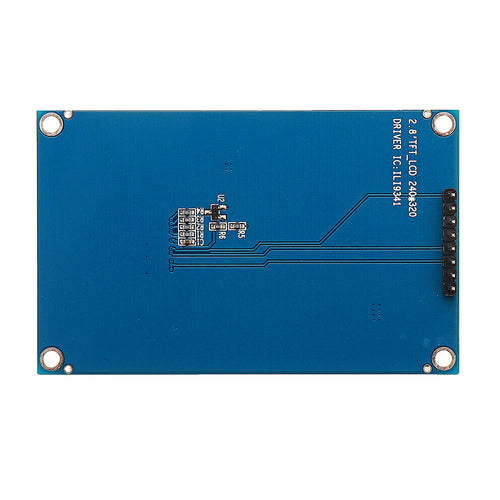

2,8 Zoll 240*320 LCD-Anzeigemodul SPI Serielles Modul TFT Farbbildschirm-Treiber IC ILI9341

$20.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0050270

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Beschreibung

Produkteigenschaften

Größe: 2,8 Zoll

Treiberchip: ILI9341

Schriftchip: GT30L32S4W

Auflösung: 240 * 320

Anzeigebereich: 43,2 x 57,6 (mm)

Physische Größe: 51 * 81,2 (mm)

Schnittstellentyp: SPI-Schnittstelle

Anzahl der Pins: 8Pin

Anzeigefarbe: Vollfarbe

Pixelgröße: 0,18 x 0,18 (mm)

Arbeitstemperatur: -20 ~ 70 Grad

Betriebsspannung: 3,3 V

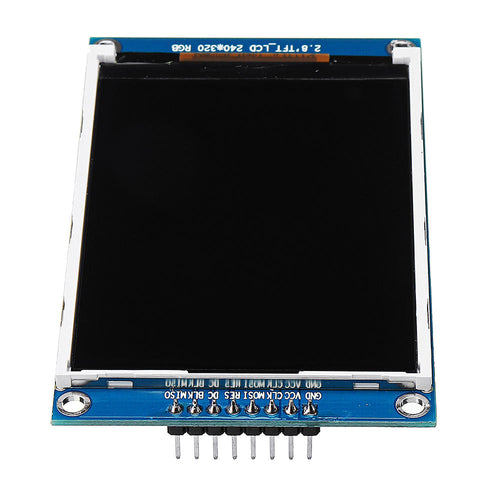

Schnittstellenbeschreibung:

PIN-Nr.	Symbol	Beschreibung
	Masse	Boden
	VCC	Stromversorgung für LCD (3,3V)
	CLK	Dieser Pin wird als serieller Schnittstellentakt in der 4-adrigen 8-Bit-Seriell-Datenschnittstelle verwendet.
	MOSI	Serielles Eingangssignal. Die Daten werden an der steigenden Flanke des SCL-Signals angelegt.
	RES	LCM-Reset-Pin-Signal ist aktiv niedrig.
	Gleichstrom	Datenbefehlssteuerung. Dieser Pin ist der Datenbefehls-CCAITRD-Pin. Wenn der Pin hochgezogen wird, wird der Eingang an D7-D0 als Anzeigedaten behandelt. Wenn der Pin niedriggezogen wird, wird der Eingang an D7 ~D0 in das CCCMAND-Register übertragen.
	Schwarz	BLK ist ein Pin zur Steuerung der Hintergrundbeleuchtung, der standardmäßig nicht verbunden werden kann. BLK sollte mit dem niedrigen Pegel verbunden werden, wenn die Hintergrundbeleuchtung ausgeschaltet ist.
	MISO	Schriftausgabe / LCD-Datenausgabe (zum Auslesen interner Bildschirmdaten)
	CS1	Auswahl des LCD-Bildschirmchips
10	CS2	Auswahl der Schriftart-Chips
