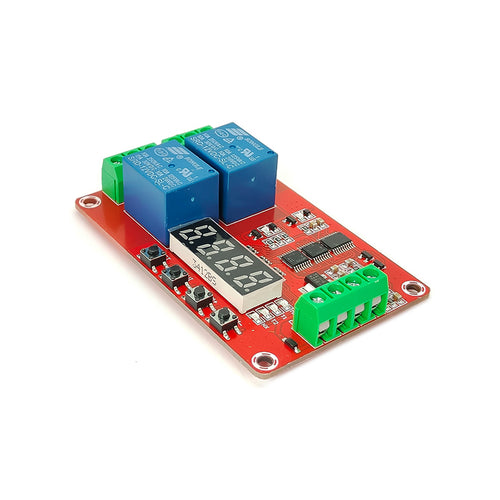

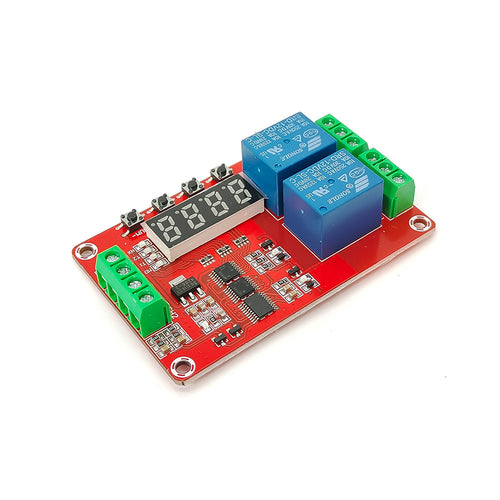

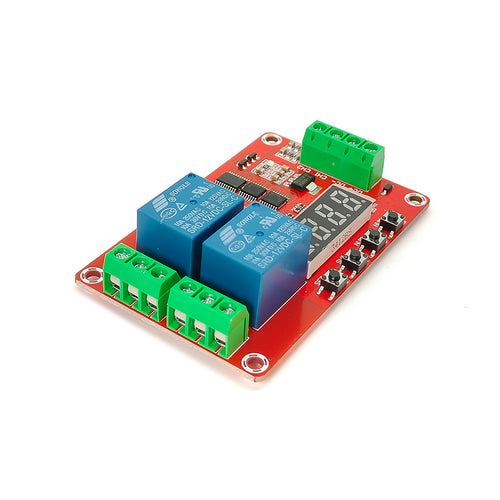

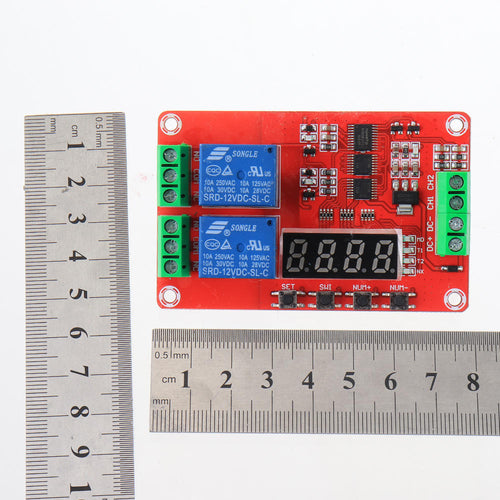

2 kanal Multifunktions Relais Modul Verzögerung Selbst-lock CycleTiming Timer Relais 5V/12V/21V

Der Benutzer kann durch Drücken der Taste und des Displays eine der folgenden 20 Funktionen auswählen, die Funktionsparameter einstellen und speichern sowie die Parameter der aktuellen Funktion anzeigen. Die Einstellung der Zeitparameter ist auf mindestens 0,1 Sekunden genau einstellbar und die Genauigkeit ist besser als 0,01 Sekunden. Anweisungen zur Einrichtung erhalten Sie von Ihrem Händler.

Belastbarkeit: Normalerweise offener Anschluss, maximale Belastbarkeit: DC 0 – 30 V/10 A, AC 0 – 250 V/10 A.

Maximale Belastbarkeit des normalerweise geschlossenen Anschlusses: DC 0 – 28 V/10 A, AC 0 – 125 V/10 A

>>>Detaillierte Funktion: Klicken Sie hier, um zu öffnen<<<

Tipps:

Funktion 1-8 startet automatisch, wenn sie eingeschaltet wird. Funktion 9-18 erfordert ein hochpegeliges Impulssignal (Hochpegeldauer nicht kürzer als 20 ms, dasselbe gilt unten), um den Start auszulösen, und Funktion 19-20 erfordert einen kontinuierlichen Hochpegel.

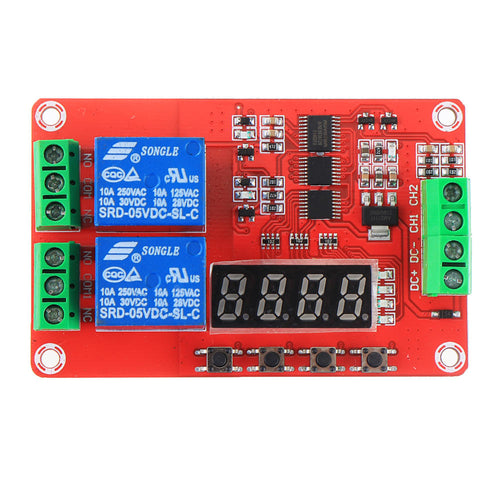

Modulschnittstelle:

Modul-Steuerterminal:

1. +: Gleichstromversorgung positiv (5V-, 12V- und 24V-Module verfügbar)

2. DC-: DC-Stromversorgung negativ

3. CH1: Eingangserkennungsschnittstelle 1, aktiv hoch

4. CH2: Eingangserkennungsschnittstelle 2, aktiv hoch

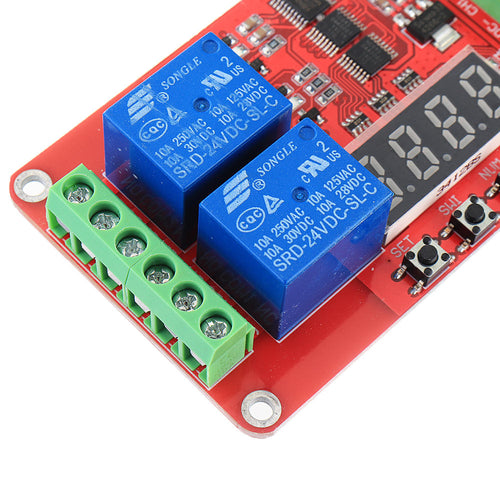

Relaisausgang:

1. NO1: Das Relais ist normalerweise Schnittstelle 1 offen, das Relais ist vor dem Ansaugen ausgesetzt und wird nach dem Ansaugen mit COM1 kurzgeschlossen.

2. COM1: Relais Gemeinsame Schnittstelle 1

3. NC1: Relais normalerweise geschlossene Schnittstelle 1, kurzgeschlossen mit COM1, bevor das Relais geschlossen wird, ausgesetzt nach dem Saugen

4. NO2: Das Relais öffnet normalerweise die Schnittstelle 2, das Relais wird vor dem Saugen ausgesetzt und der Kurzschluss wird nach dem Saugen mit COM2 verbunden.

5. COM2: Relais Gemeinsame Schnittstelle 2

6. NC2: Das Relais schließt normalerweise die Schnittstelle 2 und das Relais wird mit COM2 kurzgeschlossen, bevor die Absaugung geschlossen wird.

1 x 2-Kanal-Multifunktions-Relaismodul
