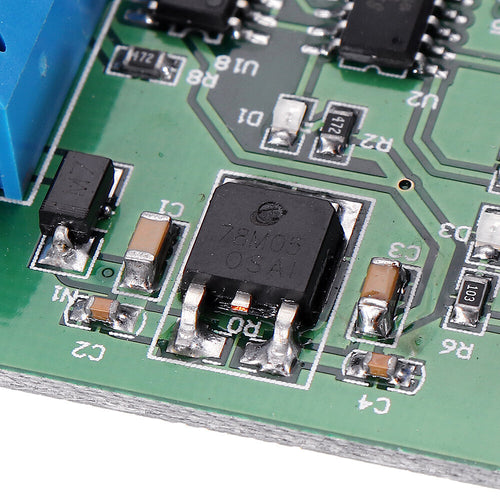

Beschreibung:
Stromversorgung: DC 12V
- Standby-Strom (alle Relais geschlossen) 7–8 mA, 1 Relais offen 40 mA, 2 Relais offen 73 mA.
- „öffnen“ „schließen“ „Momentan“ „Selbsthemmend“ „Verriegelung“ „Verzögerung“ 6 Befehle
- Zwei Befehlssteuerungsmodi: AT-Befehl und MODBUS-Befehl
- Beim AT-Befehl beträgt die maximale Verzögerung 9999 Sekunden. Beim MODBUS-Befehl beträgt die maximale Verzögerung 255 Sekunden.
- AT-Befehle können über das serielle HyperTerminal (serieller Assistent) eingegeben werden; MODBUS-Befehle können über das serielle HyperTerminal (serieller Assistent) oder „Modbus Poll“ eingegeben werden;
- Im MODBUS-Befehlsmodus können bis zu 32 Geräte parallel unterstützt werden.
- Maximale Belastung: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC.
Größe: 79 x 47,5 x 19,5 mm
Anwendung:
Automatisierte Industrie-SPS;
Smart Home, Heimautomatisierung, intelligenteres Zuhause;
Identifikationssystem;
Motor Vorder- und Rückseite.
Typische Anwendungen:

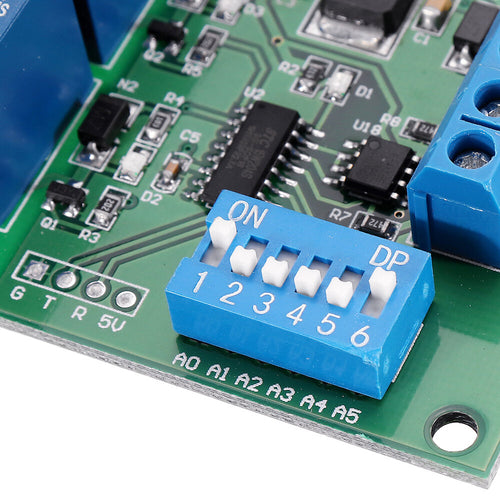

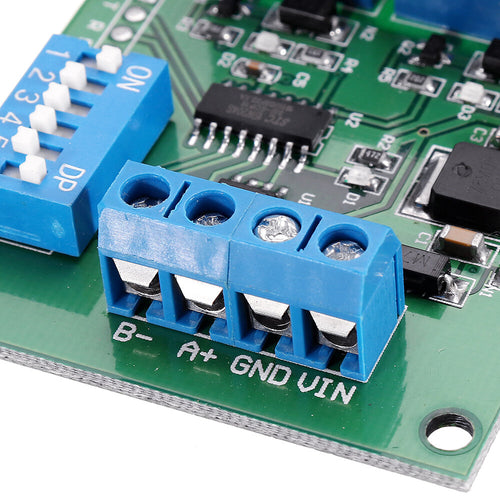

1. AT-Befehlsmodus (A5 = AUS), in diesem Modus können Sie über das serielle HyperTerminal (Serieller Assistent) ein einfaches AT-Befehlssteuerrelais eingeben. Die AT-Befehlsmoduszeit beträgt bis zu 9999 Sekunden.
2. MODBUS-Befehlsmodus (A5 = EIN), Sie können auf verschiedene Arten steuern: Serielle Hyperterminal-Steuerung (CRC muss manuell hinzugefügt werden), Modbus-Polling-Softwaresteuerung (Software fügt CRC automatisch hinzu), SPS- oder MCU-Prozesssteuerung
1. DC 12 V Steuerkreis, Schaltplan unten. „LAST“ kann eine Kamera, LED-Leuchten, Lüfter, Motoren und andere DC 12 V-Geräte sein.
2. DC 12 V Motorumkehrsteuerung, Schaltplan unten. „LOAD“ kann Lüfter, Motoren, Pumpen und andere DC 12 V-Geräte sein.
3. DC 1-48 V oder AC 85-265 V Steuerkreis, Schaltplan unten (Hinweis: Wenn keine DC 12 V-Last vorhanden ist, ist ein weiteres DC 12 V-Netzteil erforderlich). „LAST“ kann aus LED-Leuchten, Ventilatoren, Motoren, Leuchten, Leuchtstofflampen, Solarwarmwasserbereitern und anderen DC AC-Geräten bestehen.
4. DC 1-48 V oder AC 85-265 V Steuerkreis, Schaltplan unten (Hinweis: Wenn keine DC 12 V-Last vorhanden ist, ist ein weiteres DC 12 V-Netzteil erforderlich). „LAST“ kann eine Werkzeugmaschine, CNC, 3D-Drucker, LED-Leuchten, Lüfter, Motoren und andere DC AC-Geräte sein.
Testsoftware:
Serielles HyperTerminal:
Modbus-Umfrage

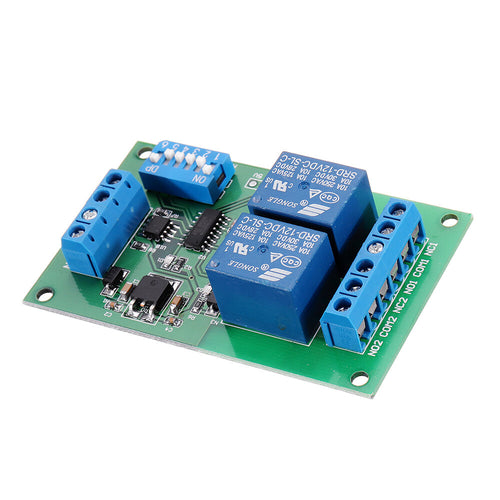

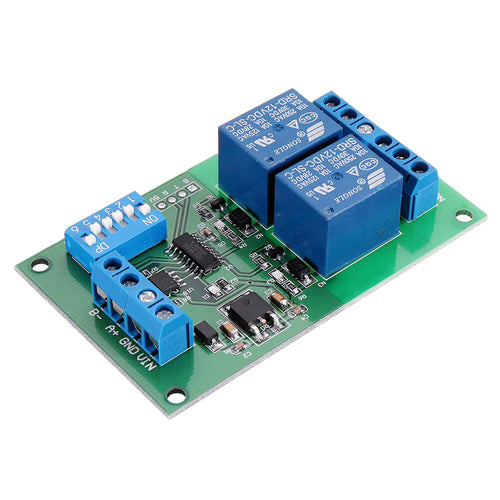

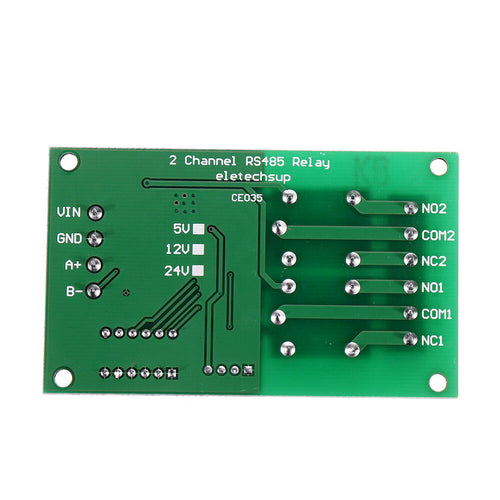

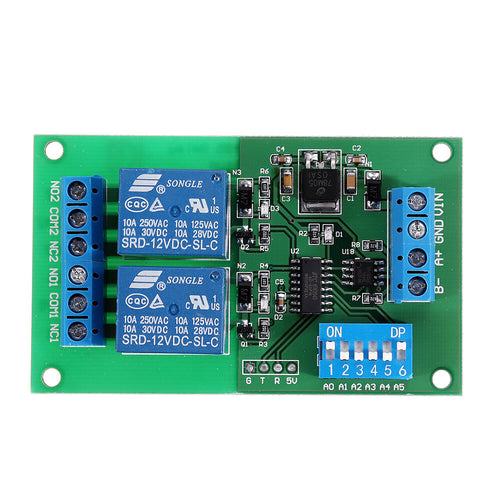

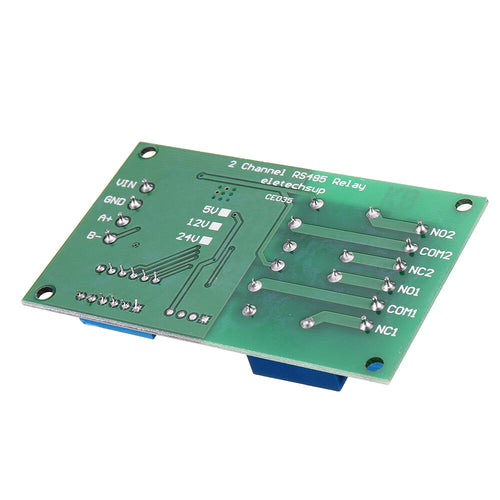

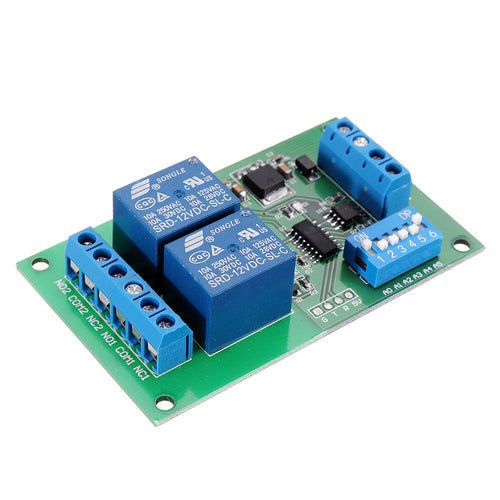

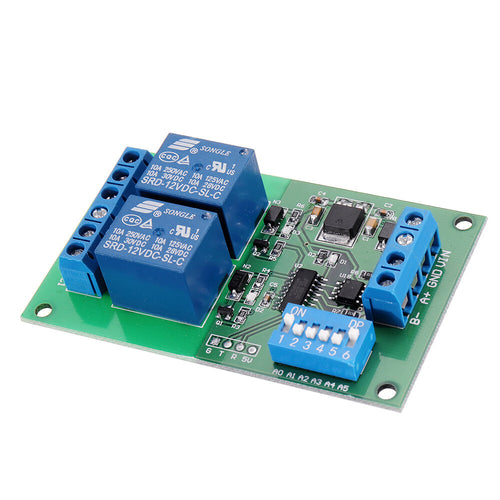

1 x 2-Kanal RS485-Relaisplatine, UART-Seriell-Port-Switch-Modul
