2560 R3 ATmega2560-16AU Entwicklungsboard ohne USB-Kabel für Arduino - Produkte, die mit offiziellen Arduino-Boards funktionieren

Beschreibung:

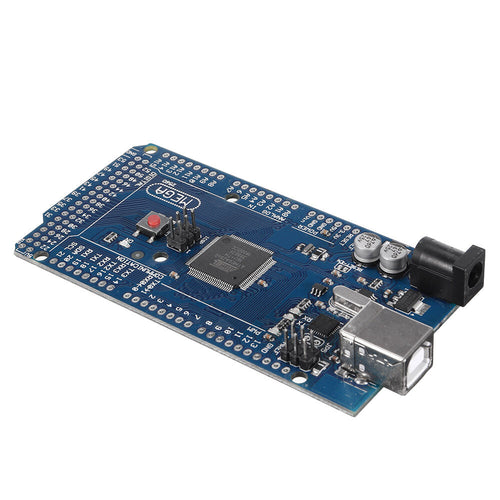

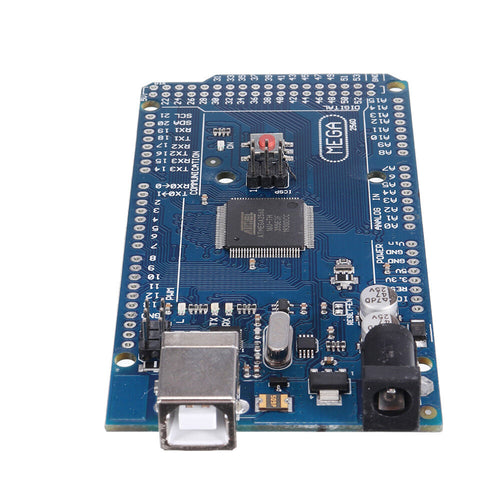

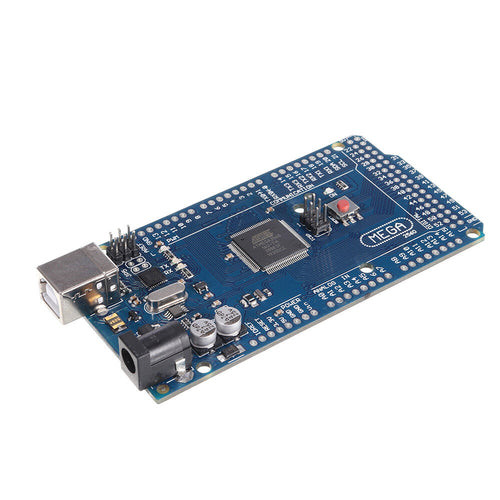

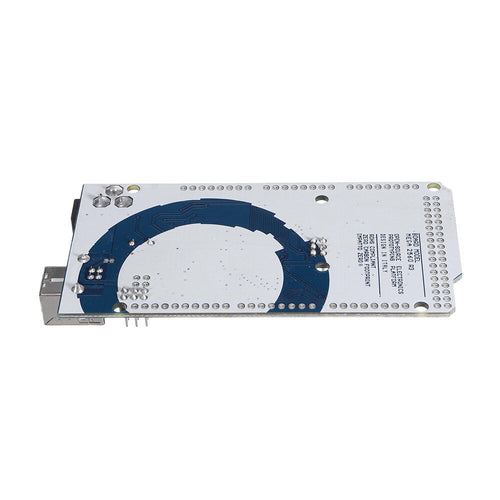

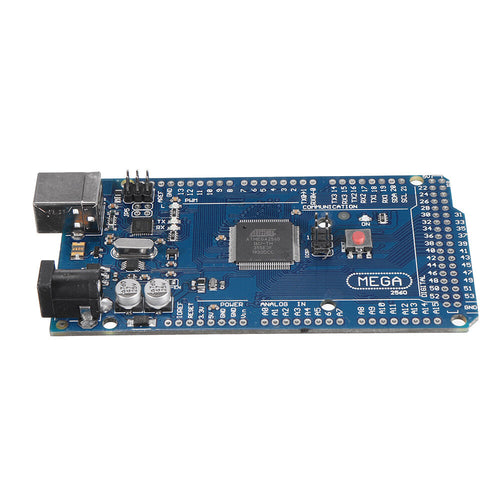

Dies ist eine kompatible R3 Mega2560 ATmega2560-16AU-Steuerplatine ohne USB-Kabel und ablötbare Stiftleiste.
Mega ist ein ATmega2560 als Kern-Mikrocontroller-Entwicklungsboard selbst hat 54 Gruppen digitale I / O Eingang / Ausgang Terminal
(14 Gruppen machen PWM-Ausgänge), 16 Sätze von Simulationen als die Eingangsseite, Gruppe 4 UARTs (Hardware-Seriell-Ports),
mit dem 16 MHz Quarzoszillator. Mit dem Bootloader können Sie das Programm direkt über USB herunterladen, ohne
Gehen Sie über andere externe Brenner. Teilweise optional über USB mit Strom versorgen oder als externe Stromversorgung über den AC-DC-Adapter und Akku.
Schnelles Wachstum aufgrund der Öffnung des Originalcodes sowie des Konzepts der Verwendung der Java-Sprache (plattformübergreifend) C
Entwicklungsumgebung für Peripheriemodul. Der Hauptgrund zog Artist kann schnell
Verwenden Sie die Sprache mit Flash oder Processing ... Softwarekommunikation, um interaktive Multimedia-Werke zu erstellen.
Die Entwicklungs-IDE-Schnittstelle basiert auf Open-Source-Prinzipien und ermöglicht Ihnen den kostenlosen Download für den Einsatz in der Projektarbeit.
Schulunterricht, Motoriksteuerung, Interaktive Arbeiten.
Netzteildesign
Für die Stromversorgung stehen zwei Möglichkeiten zur Verfügung: das Mega USB-Direktnetzteil oder das externe Netzteil.
Die Wahl der Stromversorgung erfolgt automatisch. Externe Stromversorgung über AC/DC-Adapter oder Batterie ist möglich
auf diesem Bedienfeld. Begrenzen Sie den Spannungsbereich von 6V ~~ 12V, aber wenn die gelieferte Spannung weniger als 6V beträgt, ist der E / A-Anschluss möglicherweise nicht
mit einer Spannung von 5V versorgt, und daher Instabilität; Wenn die Spannung größer als 12V ist, kann das Reglergerät möglicherweise
Überhitzungsschutz, sind eher zu Schäden an der MEGA. Daher empfohlene Betriebsspannung 6,5 ~ 12V,
die empfohlene Stromversorgung auf 7,5 V oder 9 V.
Die Entwicklungsplatine wurde vor jedem Produkt in der Fabrik gründlich getestet, bevor ein kleines Blink-Programm gebrannt wurde.
Bitte holen Sie sich die Ware unter Spannung Inspektion unter der L-Lampe leuchtet für 3 Sekunden und dann aus für 1 Sekunde,
Non-Stop-Zyklus zur Erkennung, ob die Platine gut oder schlecht ist.
Der Chip ist original.

Spezifikation:

Mikrocontroller: ATmega2560
Betriebsspannung: 5V
Eingangsspannung (empfohlen): 7-12V
Eingangsspannung (Grenzen): 6-20V
Digitale I/O-Pins: 54 (davon 14 für PWM-Ausgang)
Analoge Eingangspins: 16
Gleichstrom pro I/O-Pin: 40 mA
Gleichstrom für 3,3-V-Pin: 50 mA
Flash-Speicher: 256 KB, davon 4 KB vom Bootloader verwendet
SRAM: 8 KB
EEPROM: 4 KB
Taktfrequenz: 16 MHz



1 x Mega 2560 R3 ATmega2560-16AU Entwicklungsboard
