315 MHz 8-Kanal-Superheterodyn-Empfängermodul mit Dekodierungsausgangsmodul und Fernbedienungssender
$27.99
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
Betriebsspannung: 3-5VDC
Arbeitsstrom: ≤ 4 mA (5,0 VDC) Arbeitsprinzip: Super-Heterodyn
Arbeitsweise: OOK/ASK
Frequenzbereich: 315 MHz
Bandbreite: 150 KHz (315 MHz, Test, wenn die Empfindlichkeit um 3 dBm abfällt)
Empfindlichkeit: besser als -112dBm (50Ω)
Dekodierungsformat: Festcode, Lerncode
Ausgangssignal: TTL-Pegel, acht Ausgänge
Antennenlänge: 24~28cm (315MHz)
Größe: 40*12.5*8MM
Umschalten des Arbeitsmodus:
Funktion 1: Selbsthemmend - Lernen mit Taste 1
Funktion 2: Jog - Lernen mit Taste 2
Funktion 3: Stellwerk - Lernen mit Taste 4
Funktion 4: Selbsthemmung und Joggen koexistieren - Lernen mit Taste 3
Hinweis: Wenn der gelernte Empfänger auf andere Funktionen umgestellt werden muss, löschen Sie bitte den Empfänger und wählen Sie die erforderliche Schaltfläche, um den Code neu zu codieren.
Studienmethode:
Halten Sie die Lerntaste etwa 1 Sekunde lang gedrückt. Die Kontrollleuchte leuchtet. Wenn Sie zu diesem Zeitpunkt eine beliebige Taste auf der Fernbedienung drücken, blinkt sie, um anzuzeigen, dass das Lernen erfolgreich war. Sie können mehrere Fernbedienungen mit unterschiedlichen Codes lernen.
Klare Methode:
Drücken und halten Sie die Lerntaste, die Kontrollleuchte leuchtet konstant. Drücken und halten Sie sie etwa 10 Sekunden lang, die Kontrollleuchte erlischt und zeigt damit an, dass der Code erfolgreich gelöscht wurde.

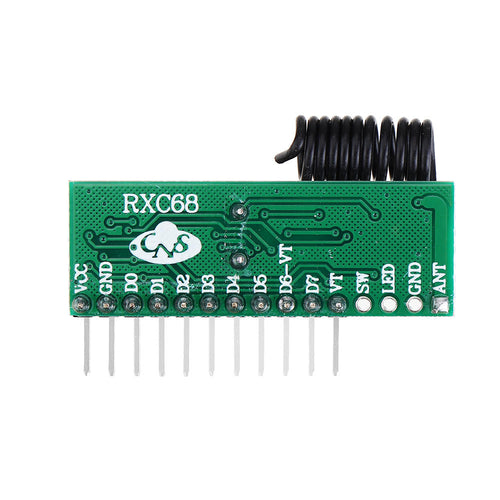

Pin-Definition:
VT – Ausgabepin für gültige Dekodierungsanzeige (Impuls 12345678, acht Steuersignal-Ausgabepins)
GND - negative Versorgung
VCC - Stromversorgung positiv DC3-5V
ANT - Antenne
Vorsichtsmaßnahmen für die Anwendung:
1. Verwenden Sie für die Antenne einen flexiblen Draht oder ein anderes hartes Metall (z. B. eine Peitschenantenne) mit einer Länge von ca. 28 cm (315 MHz) und verwenden Sie ihn so gerade wie möglich. Nähern Sie sich keinen Metallgegenständen.
2. Die Versorgungsspannung ist stabil und der Welligkeitsfaktor niedrig. Es ist eine mehrstufige Filterung erforderlich (z. B. Hinzufügen von Perlen, Induktoren, Kondensatoren usw.).
3. Wenn die MCU-Taktfrequenz unter 4 MHz liegt und der Kristall möglichst weit vom HF-Empfängermodul entfernt ist, beeinträchtigen die höheren Harmonischen des Kristalls die Kommunikationsdistanz.
4. Beachten Sie, dass die Rate des Codierungs-IC und des Decodierungs-IC gleich ist und das Format des Codes gleich ist (d. h. der Schwingwiderstand muss übereinstimmen), da sonst die Entfernung beeinträchtigt wird und die Kommunikation nicht möglich ist.

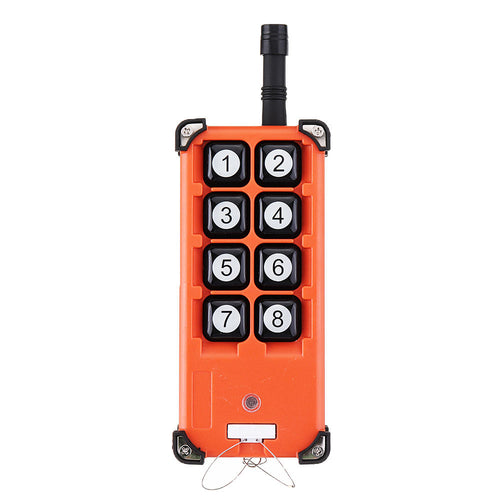

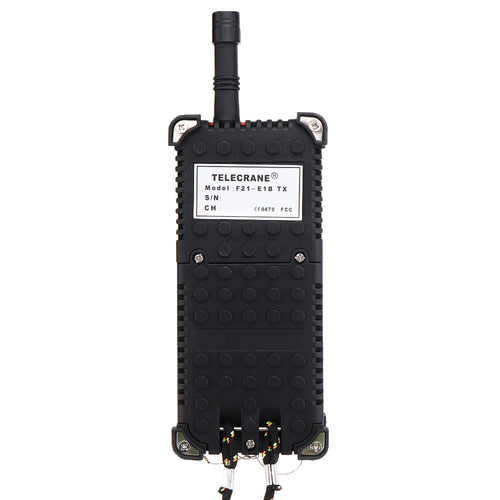

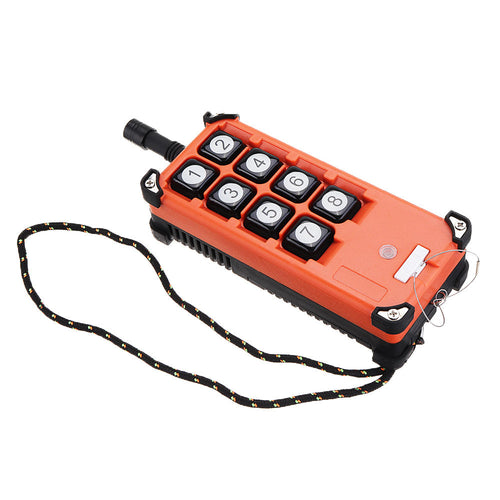

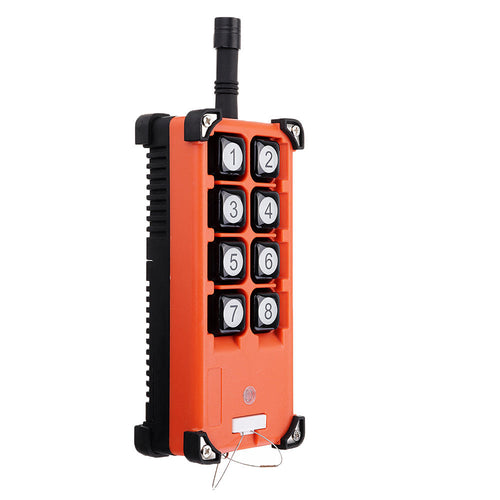

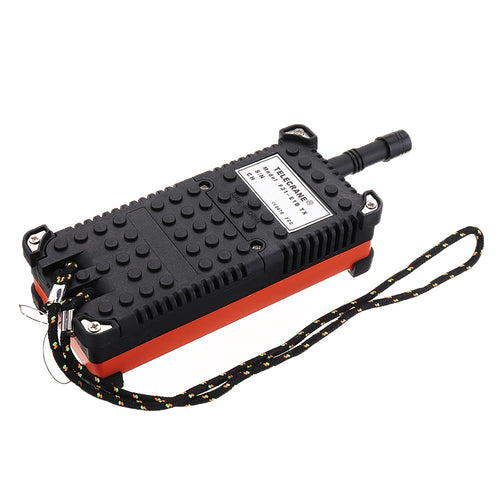

Parameter der industriellen 8-Tasten-Fernbedienung:

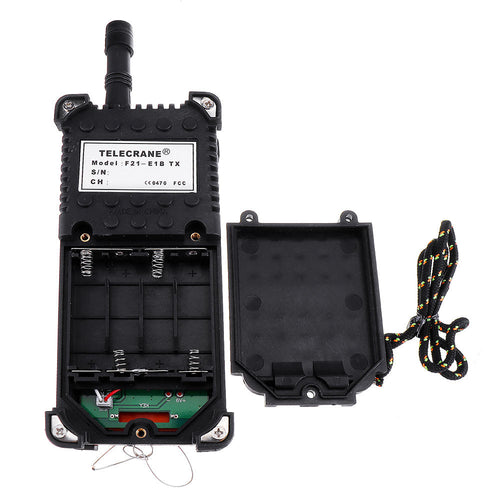

Betriebsspannung: DC6V (4 AA-Batterien, die Batterie ist nicht im Lieferumfang enthalten)
Ruhestrom: 0mA
Arbeitsfrequenz: 315 MHz
Chiptyp: Festcode (2264)
Schwingungsfestigkeit: Standard 475?
Startdistanz: 200–500 m (offene Umgebung)
Modulationsverfahren: ASK Amplitudenmodulation

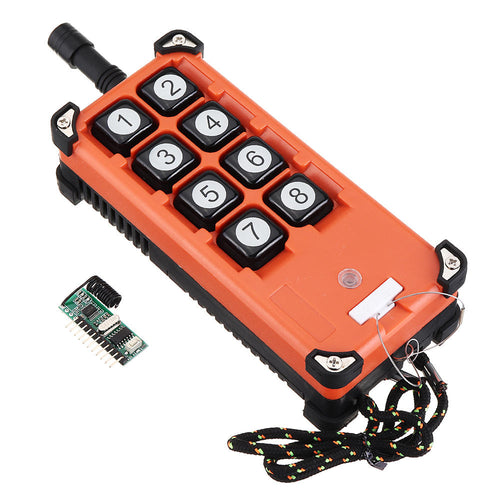

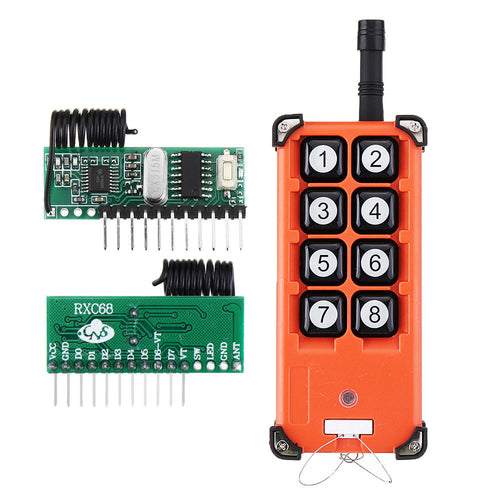

Paket beinhaltet:
1 x Fernbedienung

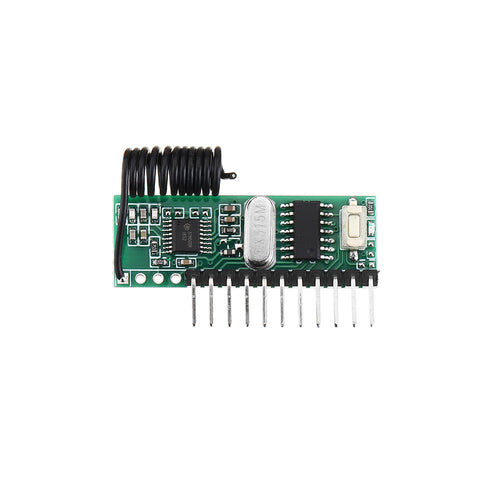

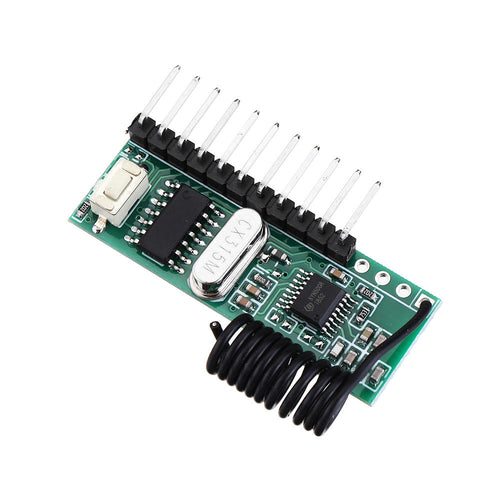

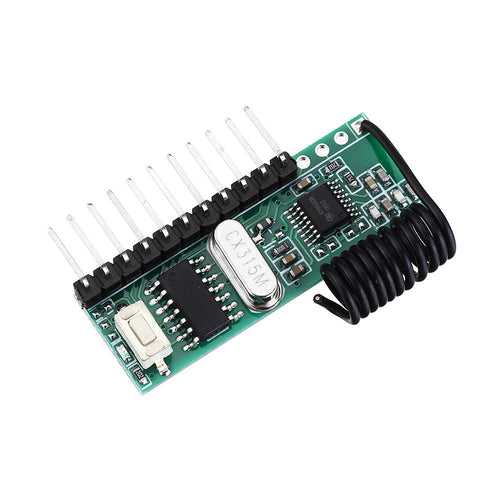

1 x Superheterodyn-Empfängermodul
