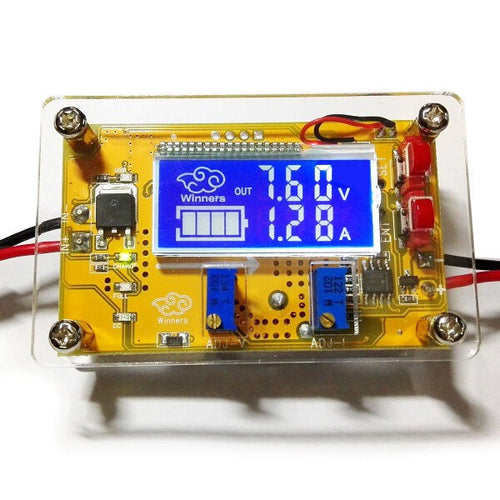

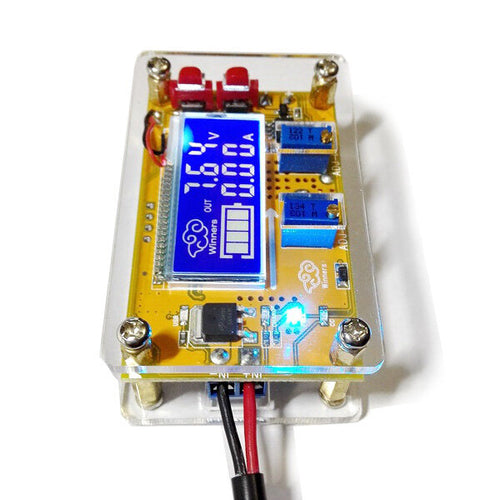

5A DC-DC Einstellbare Step Down Netzteil Modul Konstante Spannung Strom Dual LCD Display

Modulparameter:

Eingangsspannung: 6V-32V
Ausgangsspannung: 1,5–32 V stufenlos einstellbar (kann nur mit Step-Down-Modul verwendet werden, der Eingang muss mindestens 1,5 V größer als der Ausgang sein)
Ausgangsstrom: einstellbar, maximal 5 A (empfohlen bei Verwendung von 4,5 A, bei Überschreitung von 3 A oder 35 W am besten die Kühlung verstärken! Wir empfehlen die Verwendung eines kleinen Lüfters am Eingangsanschluss! Konstantstrom erfordert zur Einstellung eine Ausgangsspannung von 2 V oder mehr, die Stromregelung funktioniert nur im Konstantstromzustand. Konstantstrom wird hauptsächlich direkt zum Laden von Batterien mit niedrigem Widerstand oder zur Begrenzung des Betriebsstroms von LEDs und für andere Zwecke verwendet, bitte stellen Sie dies sicher, bevor Sie ihn bestellen.
Ausgangsleistung: bis zu 75 W (empfohlen sind 50 W, bei großen Druckunterschieden bitte die Leistung reduzieren)
Betriebstemperatur: -20 bis +70 Grad (achten Sie auf die Leistungsröhrentemperatur, wenn diese überschritten wird, verstärken Sie bitte die Kühlung)
Betriebsfrequenz: 180 KHz
Umwandlungseffizienz: bis zu 96 %
Kurzschlussschutz: Ja, Konstantstrom Strom eingestellter Konstantstromwert
Übertemperaturschutz: Ja (bei Übertemperatur wird der Ausgang automatisch abgeschaltet)
Eingangsverpolungsschutz: Ja
Rückfluss am Ausgang: Keiner, zum Laden bitte eine Diode hinzufügen!
Installation: 8 Stück Säulen, 8 Stück 3-mm-Schrauben
Verdrahtungsart: Verdrahtungsklemme oder Lötanschluss, VIN für den Eingang, VOUT für den Ausgang
Modulgröße: 65,6 mm x 40 mm x 25 mm (L x B x H)
Gewicht: 77g

Kalibrierungsmethode:

Das Modul verfügt über eine Kalibrierungsfunktion. Machen Sie sich keine Sorgen über Messungenauigkeiten. Wenn Sie feststellen, dass die Messung nicht ungenau ist, können Sie die folgenden Kalibrierungsmethoden verwenden. Sie müssen nur einmal beim ersten Mal kalibrieren!

Spannungskalibrierung:

Bei einem Stromausfall die Taste „SET“ gedrückt halten, einschalten und in den Spannungskalibrierungsmodus wechseln. Der LCD-Bildschirm beginnt zu blinken. Die Set-Taste loslassen und die Taste „Set“ zum Hinzufügen und „OK“ zum Reduzieren drücken. Die richtige Eingangsspannung kalibrieren, z. B.: Die Eingangsspannung beträgt 12,65 V. Dann die aktuelle Spannung auf 12,65 V einstellen. Nach 2 Sekunden erfolgt die automatische Speicherung. Ausschalten und Beenden, um die Kalibrierung abzuschließen!

Aktuelle Kalibrierung:

Für die Leerlaufstromanzeige oder den Strom, der zu groß ist! Bei ausgeschaltetem Gerät die Taste „OK“ gedrückt halten, einschalten, in den Stromkalibrierungsmodus wechseln, der LCD-Bildschirm beginnt zu blinken, die Taste „OK“ loslassen, die Taste „Set“ zum Hinzufügen und die Taste „OK“ zum Reduzieren drücken, den richtigen Strom kalibrieren, z. B.: Leerlaufanzeige 0,02 A, dann auf 0,00 A einstellen, nach 2 Sekunden automatisch speichern, ausschalten und beenden, um die Kalibrierung abzuschließen!

Besonderer Hinweis:

Einige Kunden berichten, dass die Ausgangsspannung nicht angepasst werden kann. Dies liegt daran, dass die Werksvorgabespannung 20 V beträgt. Wenn dieses Problem auftritt, drehen Sie das ADJ-V-Potentiometer bitte 10 Umdrehungen gegen den Uhrzeigersinn, bis sich der Spannungswert ändert. Anschließend kann die Spannung des Moduls normal angepasst werden.

Notiz:

Die USB-Ausgangsspannung und die Modulausgangsspannung müssen übereinstimmen. Wenn die USB-Anzeige nicht leuchtet, bedeutet dies, dass kein USB-Ausgang vorhanden ist. Wenn die USB-Anzeige leuchtet, handelt es sich nicht um einen festen 5-V-Ausgang. Achten Sie beim Laden eines USB-Geräts darauf, dass die Spannung 5 V beträgt. Wenn sie über 5,5 V liegt, blinkt der Bildschirm. Sie werden daran erinnert, die Spannung anzupassen, da Ihr Gerät sonst beschädigt werden kann. Die USB-Ausgangsleistung ist standardmäßig ausgeschaltet, um sicherzustellen, dass das Gerät durch versehentliches Einstecken des USB-Anschlusses nicht beschädigt wird.

Einstellungsbeschreibung:

Mit der Einstelltaste können vier Anzeigemodi eingestellt werden:

1. F-0-Modus: Ausgangsspannung anzeigen;
2. F-1-Modus: Eingangsspannung anzeigen;
3. F-2-Modus: Eingangs- und Ausgangsspannung abwechselnd anzeigen;
4. USB-Modus: USB-Ausgangsspannung anzeigen und USB-Ausgang ein- oder ausschalten;

Anleitung: Drücken Sie die Taste „Set“, der Zyklus zeigt vier Arten von Anzeigemodi an, die entsprechende Kontrollleuchte geht an/aus, drücken Sie die Taste „OK“, um zu speichern und zu beenden, drücken Sie die Taste „OK“, um die LCD-Hintergrundbeleuchtung ein- und auszuschalten.

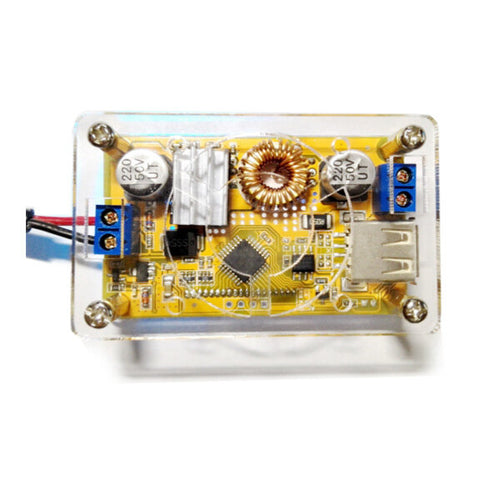

1 x einstellbares 5A DC-DC-Abwärtsstromversorgungsmodul (Platinenfarbe wird nach dem Zufallsprinzip gesendet)
