5W UWB-1 3,1GHz-9GHz Ultrabreitband-Rundstrahlantenne Gewinn 3,5dBi

Einführung:

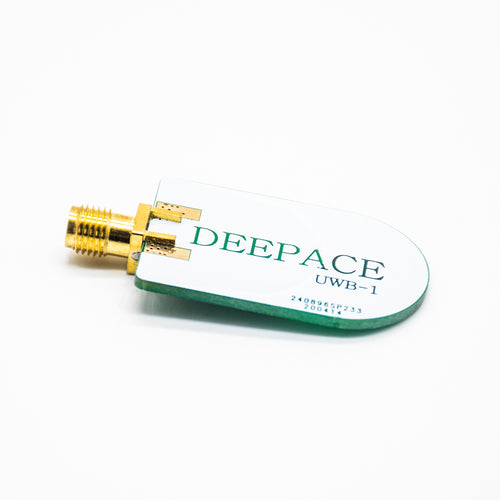

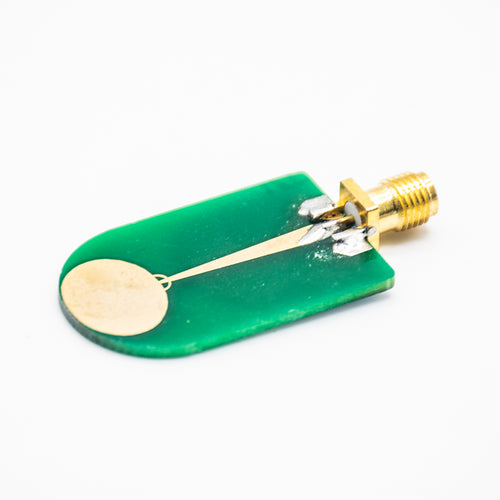

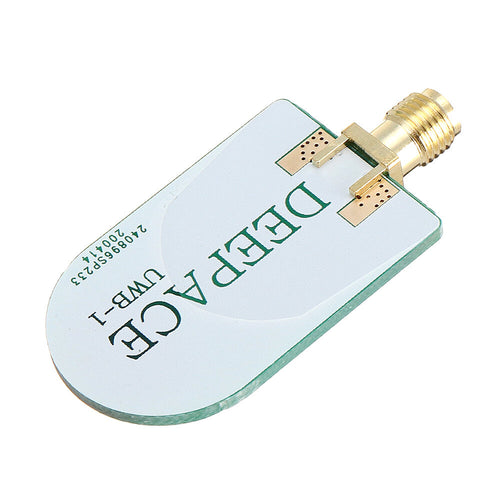

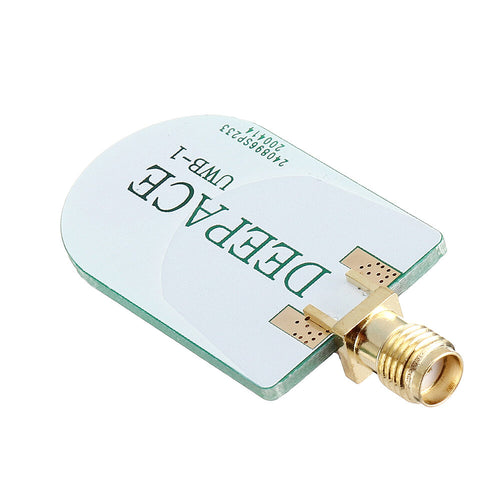

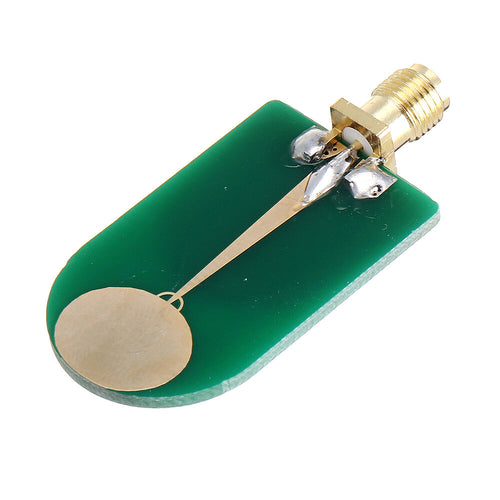

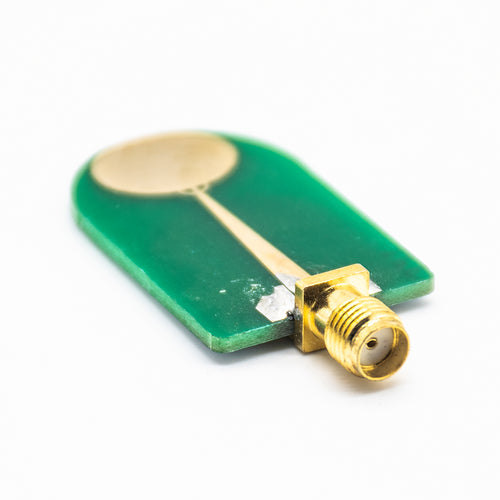

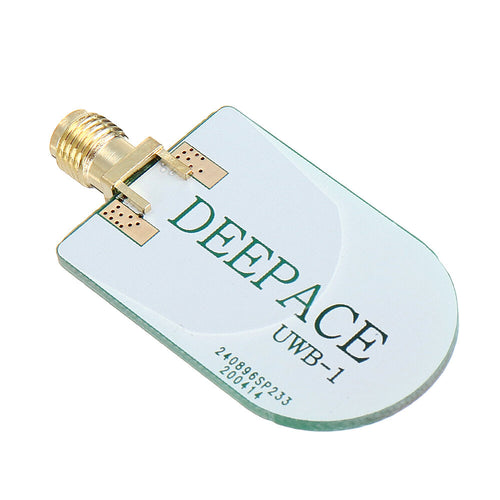

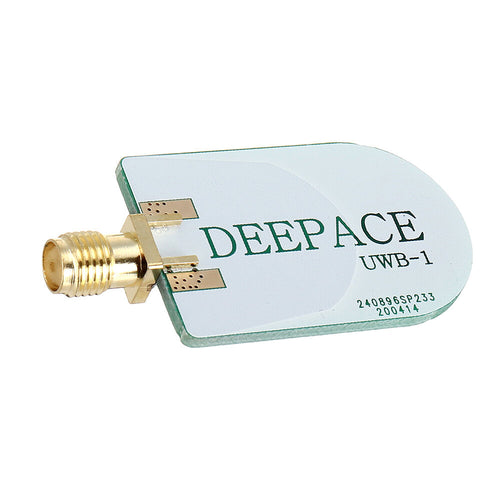

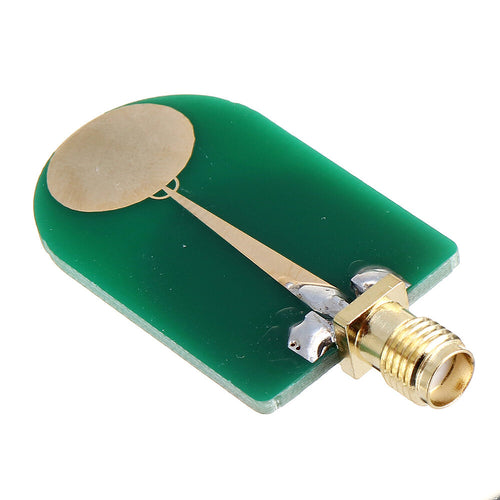

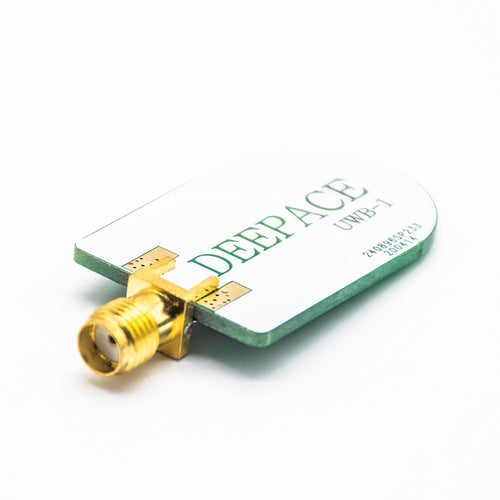

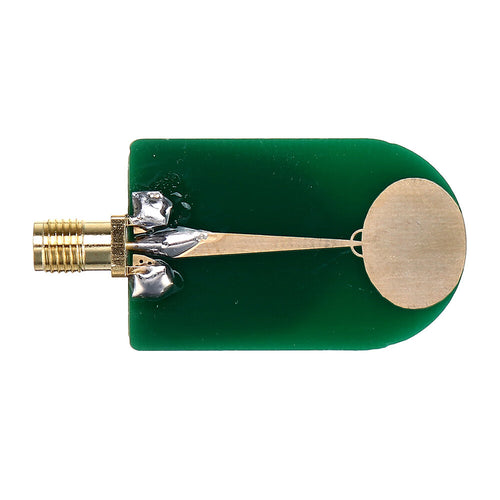

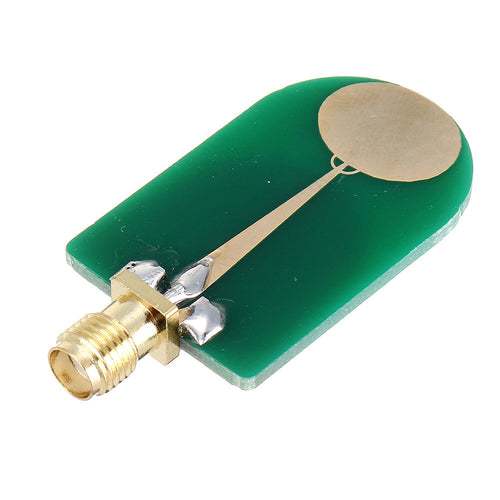

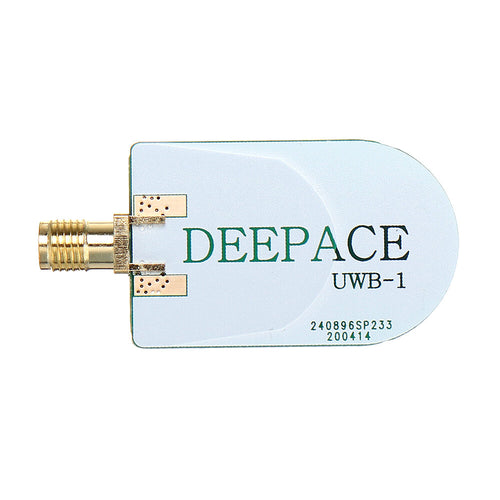

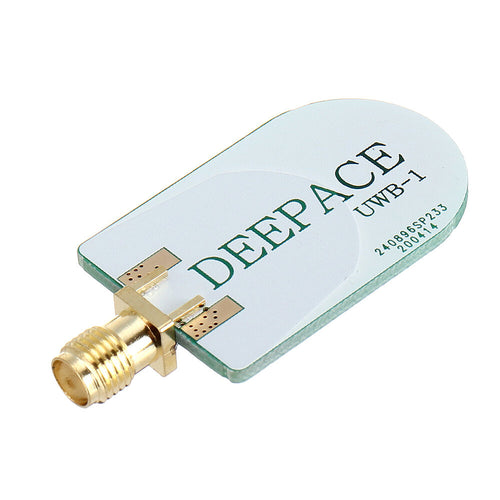

Deepace UWB-1 ist eine unipolare Ultrabreitband-Rundstrahlantenne. Die Antenne wird hauptsächlich für UWB-Positionierungs- und Kommunikationsgeräte verwendet. Die Antennenabdeckungsfrequenz beträgt 3,1 GHz bis 9 GHz und die stehende Welle beträgt normalerweise 1,5 oder weniger. Die Leistung ist ausgezeichnet und das Volumen ist klein. Hohe Effizienz und gute Konsistenz.

Derzeit verwendet UWB-1 keine vergoldete PCB-Technologie mehr und der Preis ist um 35 % gesenkt. Der Anschluss verwendet weiterhin vergoldete hochwertige Anschlüsse.

Nach dem Testen der Leiterplatte zeigte sich, dass die Vergoldung kaum Einfluss auf die Leistung hatte und die Kosten zu hoch waren, sodass das Vergoldungsverfahren nicht mehr verwendet wurde.

Parameterindex:

Frequenzbereich: 3,1 GHz – 9 GHz

Leistungskapazität: 5 W

Rückflussdämpfung: 10dB

Gewinn: 3,5 dBi

Stehwellenverhältnis: 1,5 (3,1 GHz – 10 GHz weniger als 2)

Steckertyp: SMA-K (weiblich, männlich, Gewindebohrung)

Antennengröße: 30 mm x 22 mm (ohne Anschluss)

Antennenimpedanz: 50 Ohm

1 x UWB-Antenne
