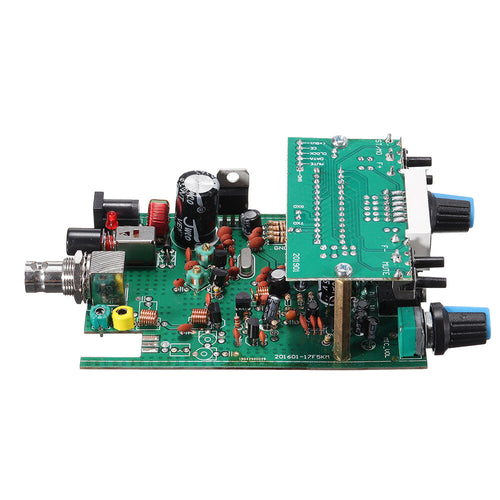

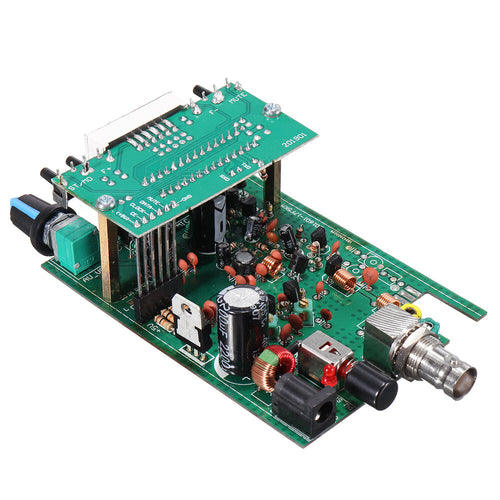

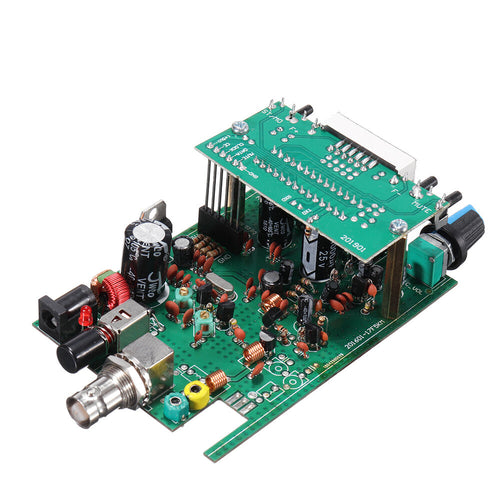

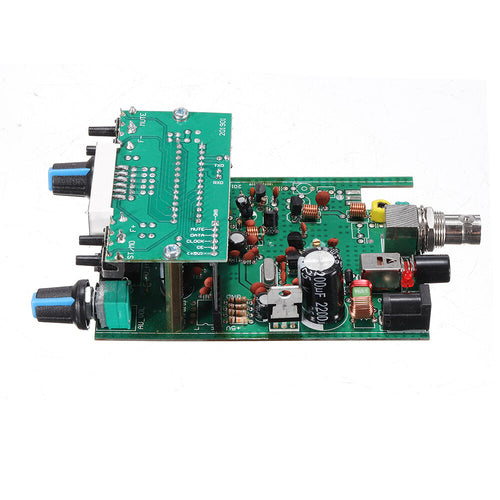

88-108 MHz 0,5 W BH1415F 200 M FM-Radiosender PLL-Stereo-FM-Sendermodul mit Digitalanzeige-LED-Modul

1. Stereo-Audiosignale und Mikrofon-Eingangssignale werden in eine frequenzmodulierte Welle umgewandelt und für den UKW-Radioempfang ausgegeben. Dadurch wird die Funktion der drahtlosen Übertragung von Stereo-Audiosignalen und Mikrofonsignalen realisiert, ein FM-Stereosender mit Pilotsystem.

2. Hauptschaltkreis PLL FM-Stereosender BH1415F IC, hohe Stabilität, mit STC12C5204AD-35I-SKDIP28 MCU-Steuerung, digitale Anzeigefrequenz, Power-Down-Speicherfrequenz, Stummschaltfunktion, Stereo-/Mono-Konvertierung, unabhängiger Audiolautstärkeregler und Mikrofonlautstärkeregler. Tastenbedienung, einfach zu bedienen!

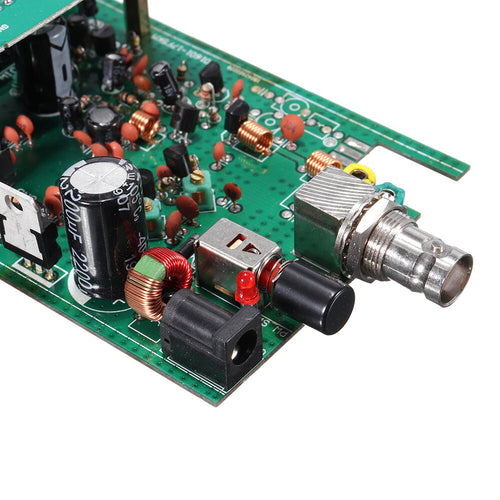

3. Diese Senderplatine verwendet Schaltkreise BH1415F + MCU + C9018 + C3355 + C2053, HF-Ausgangsleistung von etwa 0,5 W, Betriebsspannung 12 V, Betriebsstrom von etwa 150 mA oder so, die Polarität der VCC-Stromversorgung der DC-Buchse ist in Bezug auf den Kern positiv, mit Verpolungsschutz.

4. Modulverteilung Q9 Kopf 75 cm Stabantenne, Referenzabstrahlungsentfernung im offenen Bereich von ca. 200 Metern, die Verwendung einer GP-Außenantenne Referenzabstrahlung im offenen Bereich von ca. 500-1000 Metern. Die Q9-Sendeantenne kann eine Peitschenantenne oder eine GP-Außenantenne sein, kann zur Übertragung verwendet werden, wenn weiche Drähte erforderlich sind und der Sender nicht zu weit entfernt ist.

5. Die Strahlungsplatte mit Stereo-Audio-Eingangsbuchse, Audio-Lautstärkeregler, Mikrofon-Eingangsbuchse und Mikrofon-Lautstärkeregler.

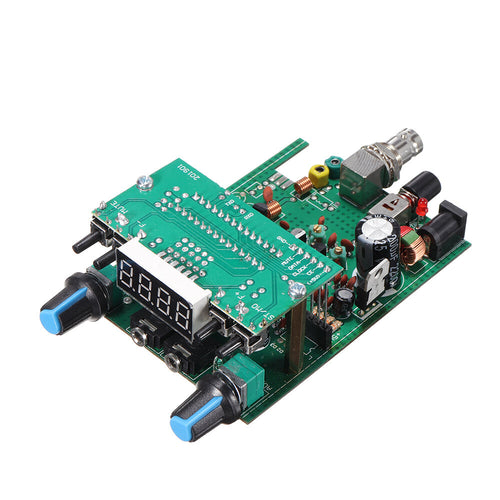

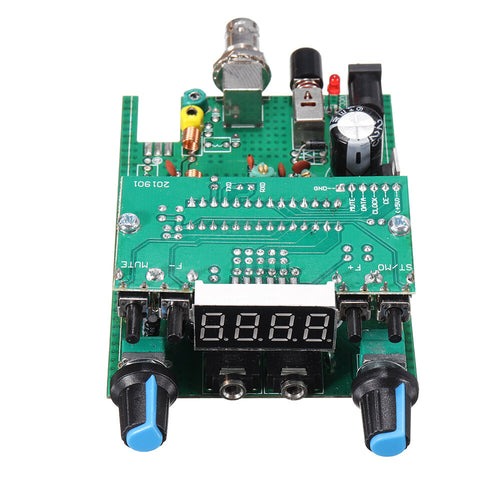

Frequenz-Strahlungsplatte mit Digitalanzeige und vier Tasten Funktion wie folgt:

F+: Drücken Sie die Frequenz in Schritten von 0,1 MHz, schnelles progressives Drücken und Frequenz

F-: Klicken Sie, um die Frequenz um 0,1 MHz zurückzusetzen. Durch langes Drücken verringert sich die Frequenz schnell.

STUMM: Drücken Sie die Stummschalttaste, das Display zeigt einen Blitz aus, drücken Sie erneut die Stummschaltung, das Display kehrt zum Normalzustand zurück

ST/MO: Klicken Sie auf den Monomodus, im Display wird eine horizontale Linie angezeigt, drücken Sie erneut auf den Stereomodus, im Display werden zwei horizontale Linien angezeigt.

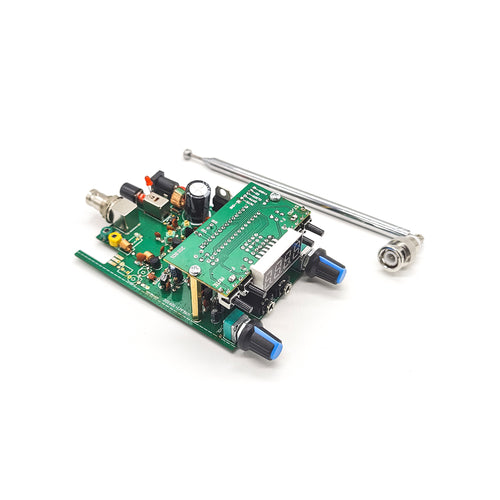

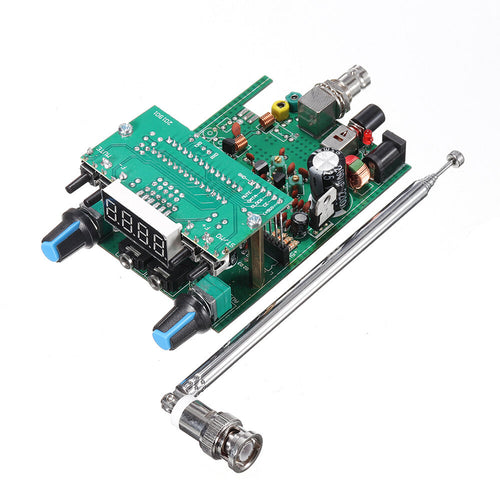

1 x 88-108 MHz FM-Radiosender PLL-Stereo-FM-Sendermodul

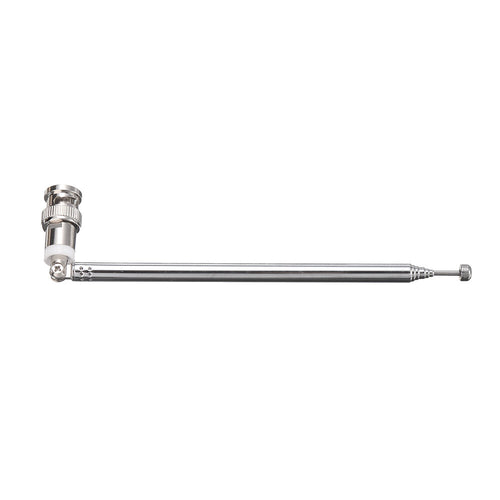

1 x Q9-Antenne.
