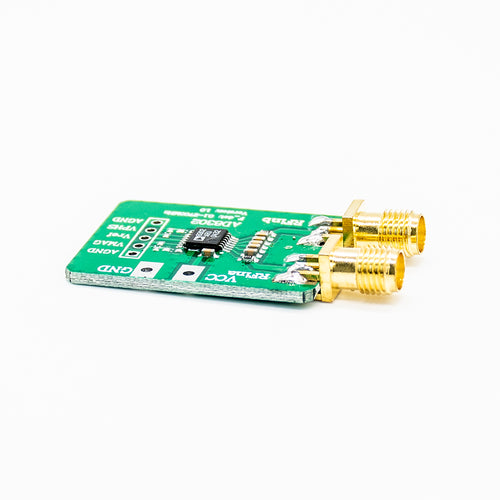

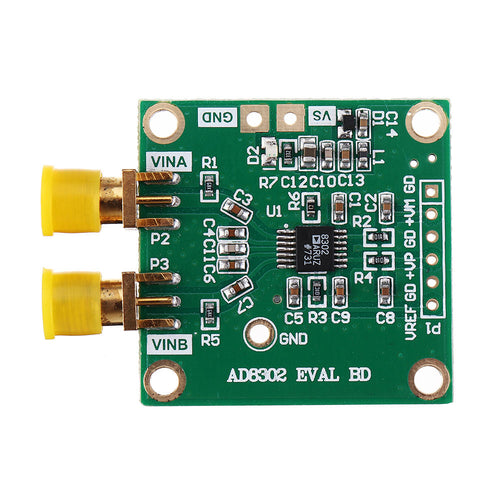

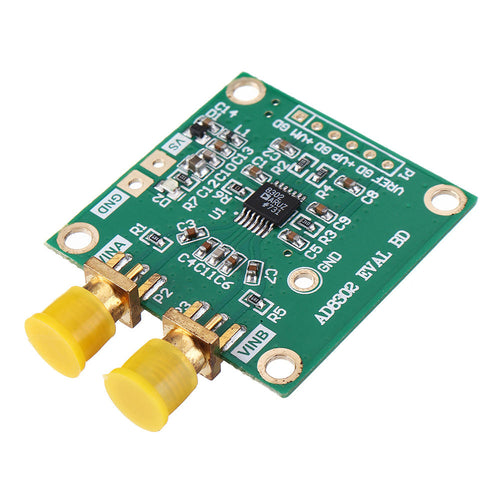

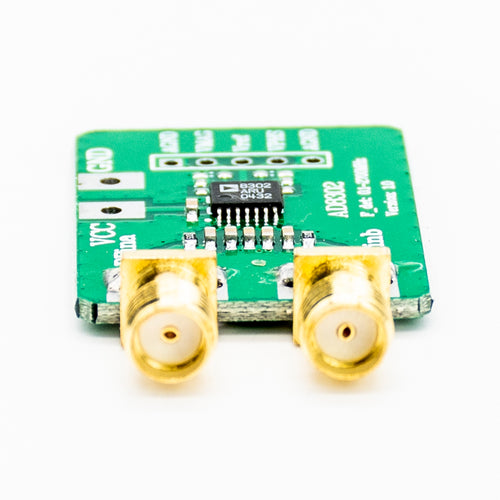

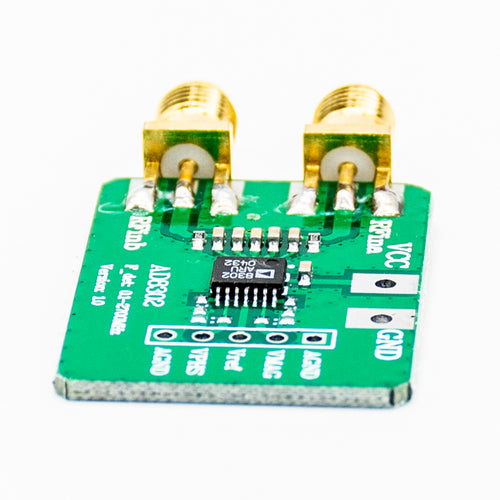

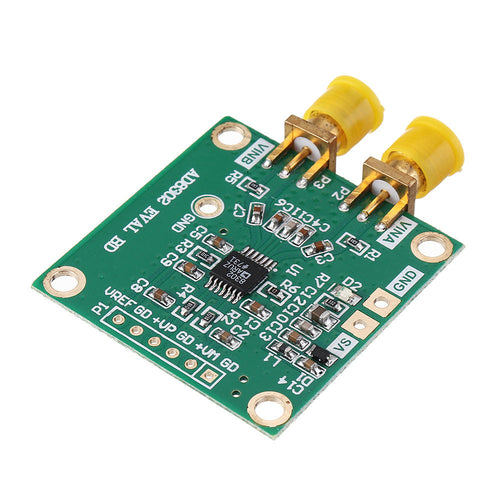

Beschreibung
Bipolares Siliziumgerät mit Einzelchip, Amplituden-/Phasenmessung
Der AD8302 ist ein vollständig integrierter HF-IC, der die Amplitude und Phase zwischen zwei unabhängigen Eingangssignalen misst. Das Gerät arbeitet von niedrigen Frequenzen bis 2,7 GHz.
Der AD8302 enthält zwei präzise abgestimmte Breitband-Logarithmusverstärker, einen Breitband-Linearmultiplikator/Phasendetektor, eine präzise 1,8-V-Spannungsreferenz und eine proportionale Analogausgangsschaltung.
Der Eingangssignalbereich beträgt -60 dBm bis 0 dBm (Referenzimpedanz 50 Ω) mit einem entsprechenden Dynamikbereich von 60 dB.
Der AD8302-Ausgang bietet genaue Amplitudenmessungen im Bereich von +/-30 dB mit einer Steigung von 30 mV/dB; einen Phasenmessbereich von 0 bis 180° mit einer Steigung von 10 mV/Grad.
Hinweis: Informationen zur Niederfrequenzerkennung des Moduls finden Sie im Anwendungshinweis AN-691. Der AD8302 ist in einem 14-poligen TSSOP-Gehäuse erhältlich und arbeitet in einem Temperaturbereich von -40 °C bis 85 °C.
Modulbewerbung:
1. Messung der Einfügungsdämpfung und Phase eines Verstärkers, Filters oder Mischers
2. Messen Sie den Vektorreflexionskoeffizienten einer beliebigen Last
3. Impedanzanalyse
Stützkabel:
BNC-Stecker auf SMA-Stecker
Stützkabel:
BNC-Stecker auf SMA-Stecker
SMA-Stecker auf SMA-Stecker
| Frequenz Hz | Signalquelle RMS bei 50 Ohm |
Quellphase (Grad) | Ausgangsspannung V | |||
| Kanal 1 | CH2 | Kanal 1 | CH2 | VM | Vizepräsident | |
| 500.000 | 0,2 V | 0,2 V | 0 | 90 | 0,908 V | 0,907 V |
| 500.000 | 0,1 V | 0,2 V | 0 | 90 | 0,724 V | 0,906 V |
| 500.000 | 0,2 V | 0,1 V | 0 | 90 | 1,093 V | 0,908 V |
| 500.000 | 0,2 V | 0,2 V | 0 | 180 | 0,908 V | 0,032 V |
| 500.000 | 0,2 V | 0,1 V | 0 | 180 | 1,094 V | 0,023 V |
| 500.000 | 0,1 V | 0,2 V | 0 | 180 | 0,725 V | 0,022 V |
| 500.000 | 0,2 V / | 0,2 V | 0 | -90 | 0,908 V | 0,915 V |
| 500.000 | 0,1 V | 0,2 V | 0 | -90 | 0,725 V | 0,914 V |
| 500.000 | 0,2 V / | 0,1 V | 0 | -90 | 1,093 V | 0,915 V |
| 500.000 | 0,2 V | 0,2 V | 0 | -180 | 0,909 V | 0,032 V |
| 500.000 | 0,2 V / | 0,1 V | 0 | -180 | 1,093 V | 0,022 V |
| 500.000 | 0,1 V | 0,2 V | 0 | -180 | 0,724 V | 0,021 V |
1 xAD8302-Modul
