AD9850 DDS Signal Generator 0-55MHz Für Schinken Radio SSB 6,1 Transceiver VFO SSB
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung

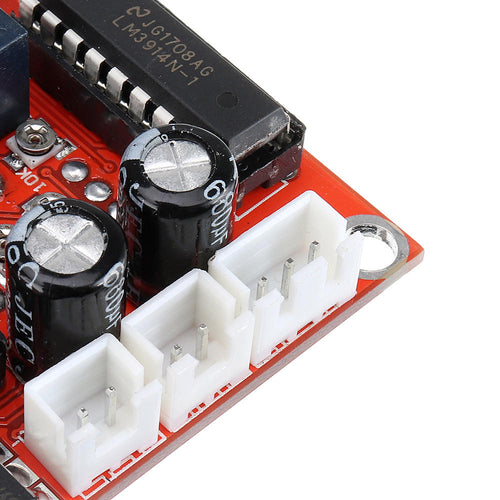

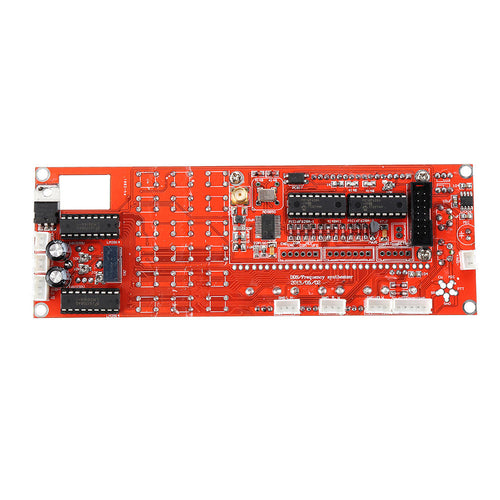

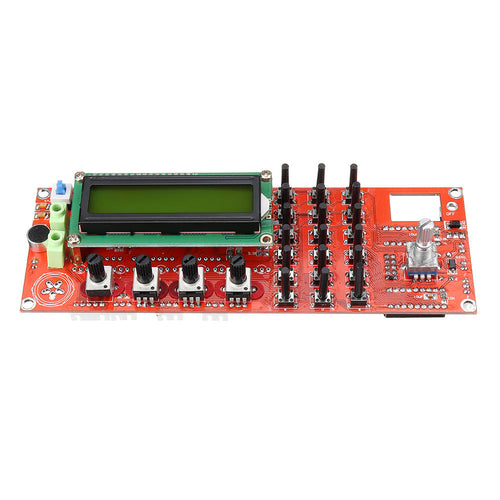

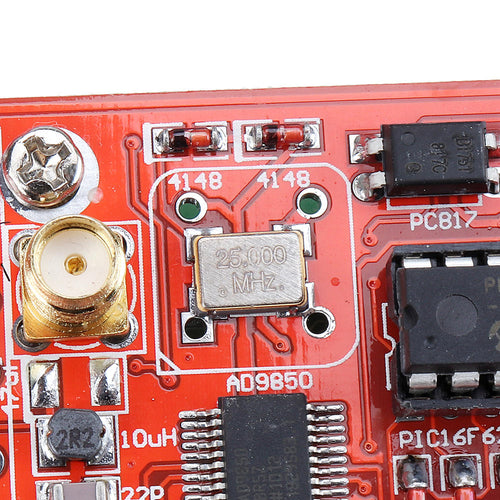

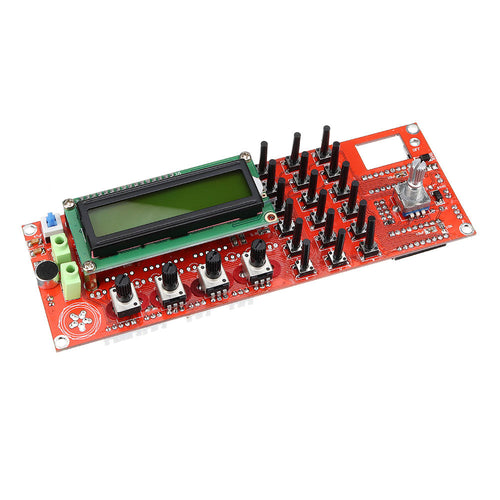

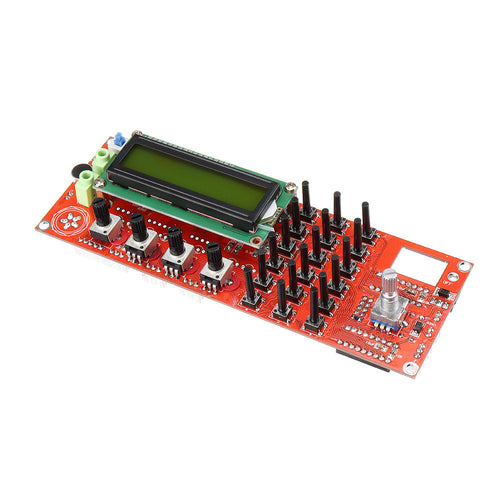

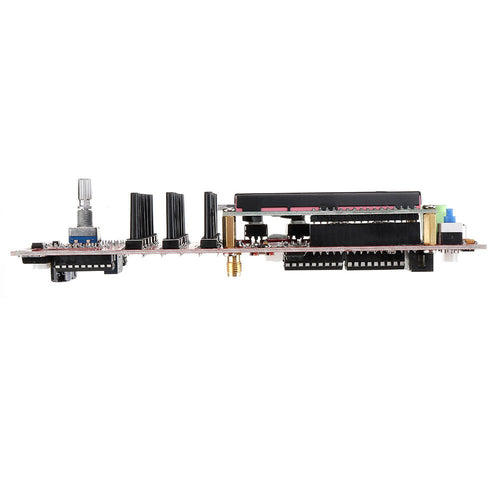

Dies ist ein 0~55 MHz DDS-Signalgenerator. Er basiert auf dem AD9850-Chip und ist sehr einfach zu bedienen.
Unterstützt kontinuierliche Anpassung von 0–55 MHz in 1-Hz-Schritten.
Eingang 12 V (Anmerkung des Verkäufers: Wir bieten auch eine vereinfachte Version mit Eingang 8–9 V an)
Mit direkter digitaler Eingangsfrequenz
Mit Audio-Lautstärkepotentiometer
Mit Verstärker-Gain-Potentiometer
Mit AGC-Potentiometer
S-LED-Anzeige
Standing Wave-LED-Anzeige
Tasten & Anschlussschnittstellen:
ENC: Encoder-Schalter
MEM: Schalter für Speichermodus
VFO: Übertragung von VFO A zu VFO B oder von VFO B zu VFO A.
SSB: Änderung des Arbeitsmodus: Umschaltung von USB, LSB, AM, CW und so weiter ...
RIT: Feinabstimmung auf Empfangsfrequenz
CAL: Funktionen einstellen
KB-1 und KB-2 haben einen gemeinsamen Pin, sind aber nicht GND.
Hinweise:
DDS SYSTEM CLK: Mit einem Frequenztester können Sie einen 30-MHz-Oszillator erhalten. Multiplizieren Sie den getesteten Wert mit 6 und geben Sie den multiplizierten Wert hier ein. Bei Verwendung von AD9851 stellen Sie die Anfangseinstellung auf 180000000 ein.
OFFSET FREQ: kann als + oder - eingestellt werden. Drehen Sie den Encoderschalter, um den Wert zu ändern, drücken Sie die STEP-Taste und drehen Sie dann den Encoderschalter, um den Schritt anzupassen. Die minimale Arbeitsfrequenz plus (+) Offsetfrequenz sollte höher als 0 (Null) sein.
Frequenzanzeige:
RX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ)
TX = MULTIPLIKATOR x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Die im DDS programmierte Frequenz wird wie unten gezeigt berechnet.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ und OFFSET_FREQ
Beispiele:
1. DDS-Ausgangsbereich 30~40 MHz:
MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ Anzeigebereich der RX-Frequenz.
30 MHz 40 MHz 100 MHz = 130 MHz bis 140 MHz. Hinweis 1
30 MHz 40 MHz -10 MHz = 20 MHz bis 30 MHz. /
-40 MHz -30 MHz 170 MHz = 140 MHz bis 130 MHz. Hinweis 2
-40 MHz -30 MHz 60 MHz = 30 MHz bis 20 MHz. /
2. FT180A mit DDS einstellen:
RPT AKTIVIEREN NEIN
X6 RÜCKSETZUNG X6
DDS-SYSTEM CLK 180M
MAXIMALE DDS-FREQUENZ 65 M
MIN RX DDS FREQ 10.701M (Offset-Frequenz + RIT-Frequenz)
MAXIMALE RX-DDS-FREQUENZ 60 M
TX-OFFSET-FREQ 0
MAXIMALER RIT-OFFSET 1K (RIT-Frequenz)
OFFSET FREQ - 10.700M - (Offset-Frequenz)
MULTIPLIKATOR 1
1 x DDS-Signalgenerator.
AD9850 DDS Signal Generator 0-55MHz Für Schinken Radio SSB 6,1 Transceiver VFO SSB
$57.43
