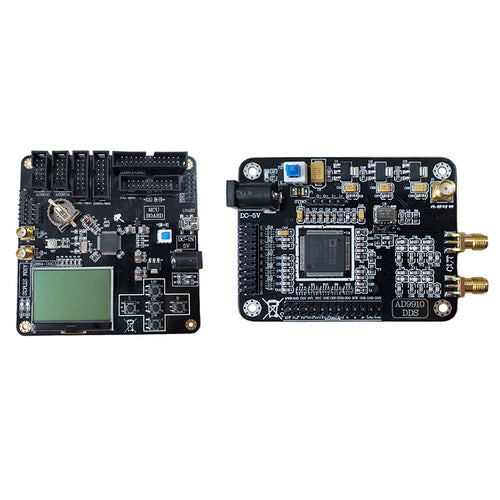

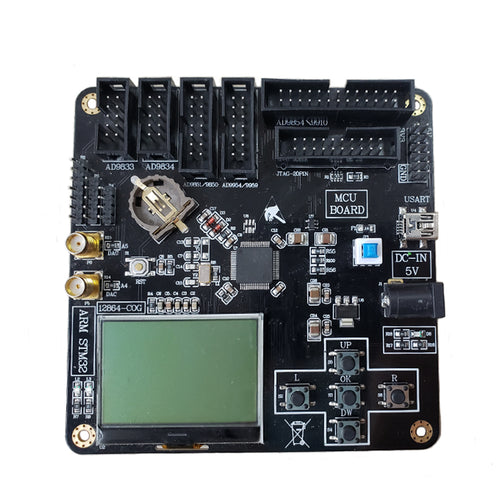

AD9910 Hochgeschwindigkeits-DDS-Modul Signalgenerator Entwicklungsboard + Treiberplatine Kit 420M 1GSPS DAC

1 GSPS interne Taktrate (bis zu 400 MHz Analogausgang) 1 GSPS integriert, 14-Bit DAC

Frequenzauflösung: 0,23 Hz oder mehr

Phasenrauschen: ≤-125 dBc/Hz @1 kHz Offset (400 MHz Träger) Hervorragende dynamische Leistung: >80 dB Schmalband-SFDR

Serielle Eingabe-/Ausgabesteuerung (E/A)

Sin (X)/(X)-Korrektur (Arksinusfilter)

Chip-Anwendung:

Agiler lokaler Oszillator (LO) Frequenzsynthese Programmierbarer Taktgenerator

FM-Quellen-Test- und Messgeräte für Radar- und Scansysteme

Akustooptischer Gerätetreiber, Polarmodulator, schnelles Frequenzsprungverfahren

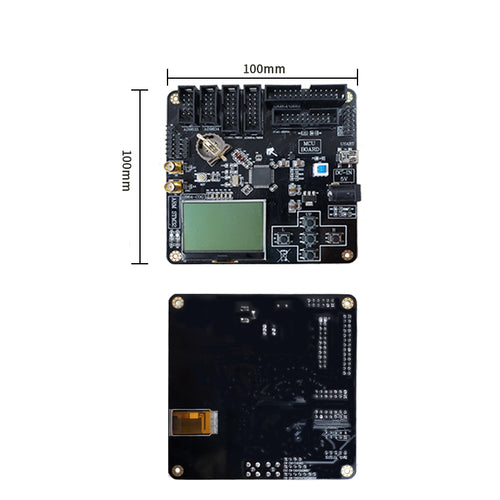

Größe: 60mm*75mm

Versorgungsspannungsbereich: empfohlen 6V/5V 1A

Analoger Punktfrequenz-Sweep

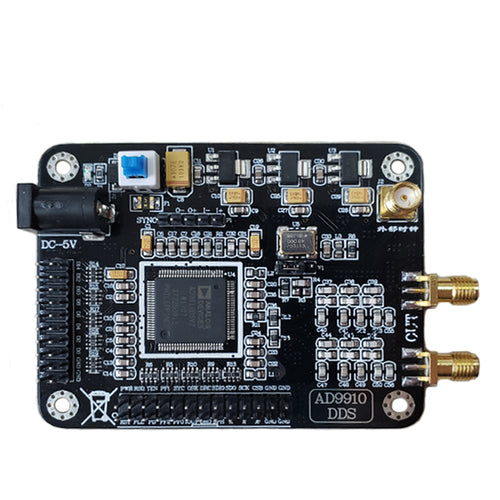

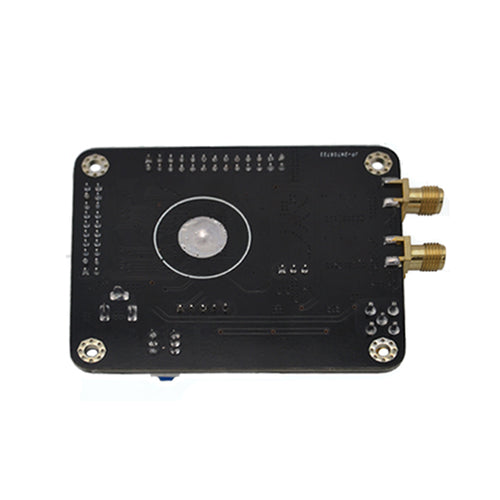

Dieses Produkt ist ein Hochgeschwindigkeits-DDS-Modul mit integriertem 14-Bit-DAC, unterstützt eine Abtastrate von bis zu 1 GSPS und gibt bis zu 420 M (MAX) aus.

Um den besten Filtereffekt zu erzielen, werden auf der Platine eine große Anzahl Knopfkondensatoren zum Filtern verwendet und als Leistungschip wird AMS1117 verwendet, was die Stromversorgung stabiler macht.

Der AD9910 ist ein direkter digitaler Synthesizer (DDS) mit integriertem 14-Bit-DAC, der Abtastraten von bis zu 1 GSPs unterstützt. Der AD9910 verwendet fortschrittliche patentierte DDS-Technologie und kann den Stromverbrauch erheblich senken, ohne dabei Abstriche bei der Leistung zu machen.

Die DDS/DAC-Kombination bildet einen digital programmierbaren Hochfrequenz-Analogausgangsfrequenzsynthesizer, der in der Lage ist, frequenzagile Sinuswellenformen mit Frequenzen von bis zu 400 MHz zu erzeugen.

Benutzer haben Zugriff auf drei Signalsteuerungsparameter zur Steuerung des DDS, darunter Frequenz, Phase und Amplitude. Der AD9910 verwendet einen 32-Bit-Akkumulator, um schnelles Frequenzspringen und Frequenzabstimmungsauflösung bereitzustellen. Bei einer Abtastrate von 1 GSPS beträgt die Abstimmungsauflösung ~0,23 Hz. Der DDS implementiert außerdem schnelles Phasen- und Amplitudenwechseln.

Der Benutzer kann die internen Steuerregister des AD9910 über den seriellen E/A-Anschluss programmieren, um den AD9910 zu steuern. Der AD9910 integriert statisches RAM und kann mehrere Kombinationen von Frequenz-, Phasen- und/oder Amplitudenmodulation unterstützen.

Der AD9910 unterstützt auch benutzerdefinierte numerisch gesteuerte digitale Rampenbetriebsarten. In diesem Modus variieren Frequenz, Phase oder Amplitude linear mit der Zeit.

Der integrierte parallele Hochgeschwindigkeitsdateneingangsanschluss des AD9910 ermöglicht die direkte Modulation von Frequenz, Phase, Amplitude oder Pol, um erweiterte Modulationsfunktionen zu unterstützen.

AD9910 arbeitet über den erweiterten industriellen Temperaturbereich
