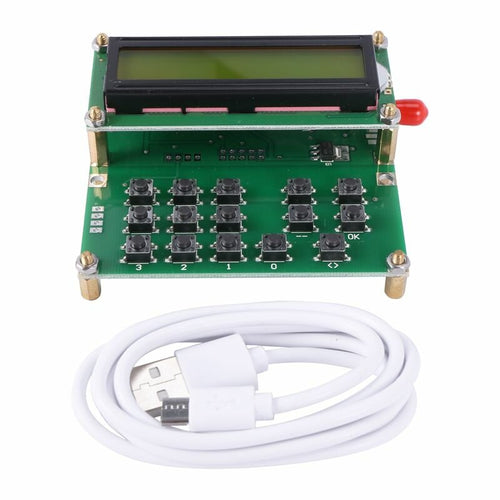

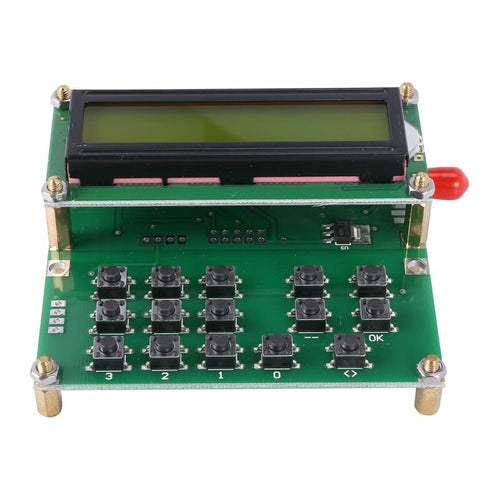

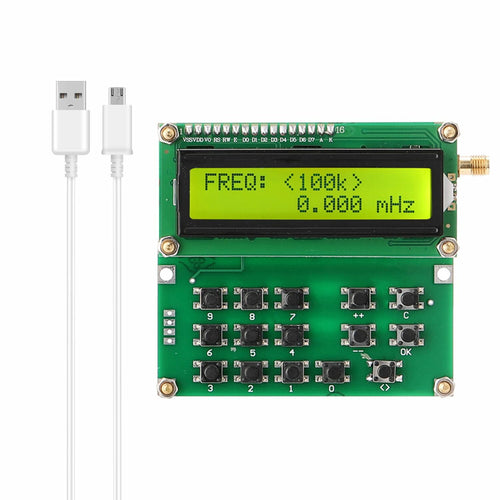

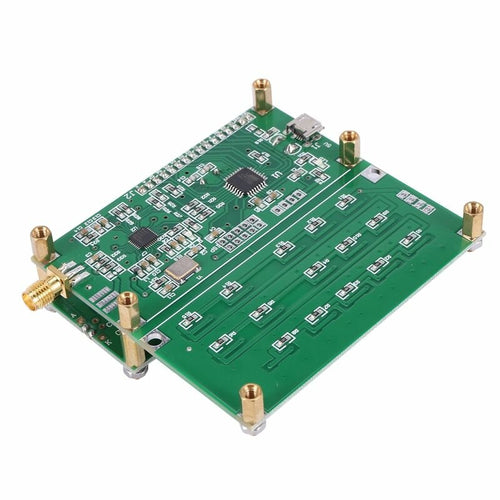

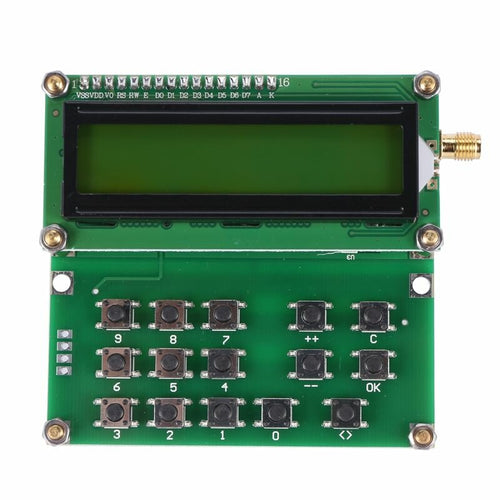

ADF4351 Signalquelle VFO Oszillator mit variabler Frequenz Signalgenerator 35 MHz bis 4000 MHz Digitales LCD-Display USB DIY Tools
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
Einfacher Signalgenerator für HF-Signalquellen.
Kernkomponenten: AVR Mega8-Mikrocontroller, kostengünstiger Ein-Chip-Mikrocomputer, häufig verwendete M16-Low-Version, peripherer ADC verfügt über eine 2,56-V-Reglerquelle, die bei anderen Mikrocontrollern der mittleren Preisklasse nicht verfügbar ist.
Adf4351, die traditionelle bistabile Hochgeschwindigkeitsschaltung der Serie VCO+PLL+6 (außer 2 Schaltungen, D-Trigger).
35-2200 MHz werden durch Frequenzteilung erreicht. Nach der Formung ändert sich die Amplitude der Grundwelle nicht wesentlich. Dies gilt für hohe Frequenzen.
DDS ist in der vollen Bandbreite schwer zu erreichen. (Nachdem das Signal geteilt wurde, muss es eine Rechteckwelle sein und die Amplitude wird zum Triggerpegel).
Dieses Produkt verwendet den Single-Chip-Mikrocomputer als Kern, was das Design erheblich vereinfacht, die Entwicklungszeit verkürzt, Kosten spart und einfach, zuverlässig und praktisch ist.
Stellen Sie eine Signalquelle für den AC-Pfad des zu testenden Geräts bereit, analysieren Sie die Frequenzamplitudeneigenschaften des AC-Pfads und achten Sie auf die Impedanz des zu testenden Geräts.
Hauptmaterial: PCB
Farbe: grün
Versorgungsspannung: DC 4,5 V-5,5 V. Bitte beachten Sie, dass dieses Gerät keinen eingebauten Spannungsregler hat und keine Spannung über dem angegebenen Bereich liefern darf.
Standby-Strom: < 25 mA
Emissionsstrom: < 150mA
Ausgangsimpedanz: 50 Ohm
Ausgangsfrequenzbereich: 35 MHz – 4000 MHz
Ausgabeschritt: 1 kHz – 8 kHz
Ausgangsleistung: -1dBm(W)@150MHz (Testleistung absoluter Wert) ca. 1mW
Artikelgröße: 80 * 75 * 30 mm / 3,1 * 3,0 * 1,2 Zoll
Artikelgewicht: 85 g / 3,0 Unzen
Verpackungsgröße: 118 * 97 * 35 mm / 4,6 * 3,8 * 1,4 Zoll
Verpackungsgewicht: 108 g
Notiz:
Die Tastatur dieses Produkts verfügt über 15 PPT-Tasten, die Zifferntasten 0–9 und die Tasten 10 sowie „++“ und „--“ zum Einstellen der zu verwendenden Frequenz und zum Generieren eines Emissionsausgabeverhaltens.
Drücken Sie die Taste „++“ oder „--“, um der Grundfrequenzausgabe 1 kHz hinzuzufügen oder 1 kHz zu verlieren. Halten Sie „++“ oder „--“ länger als 1 Sekunde gedrückt, es erfolgt eine kontinuierliche oder kontinuierliche Reduzierung.
Der Scanmodus beträgt 1 kHz bei 35–138 MHz, 10 kHz bei 138–550 MHz, 100 kHz bei 550–4000 MHz.
Um den Scan zu beenden, drücken Sie einfach die Tasten „++“, „--“ oder „OK“. Die Schaltfläche „OK“ ist die Schaltfläche zur Ausgabesteuerung. Klicken Sie, um zu starten, und drücken Sie erneut, um die Übertragung zu stoppen.
Das durch „++“ oder „--“ verursachte Startverhalten erfordert zwei „OKs“, um das Startverhalten zu beenden. Dieses Produkt befindet sich oben rechts auf dem Display, wenn ein Ausgabeemissionsverhalten vorliegt.
In der Ecke erscheint „>>“, die Schaltfläche „C“ beendet die Emission und die Frequenz beträgt Null.
Lieferinhalt:
1 x ADF4351 Signalquelle VFO-Signalgenerator
