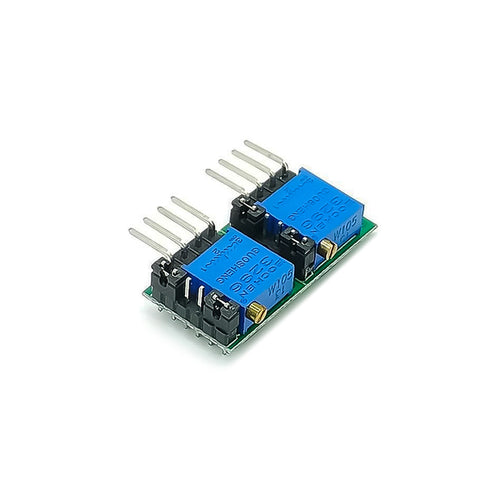

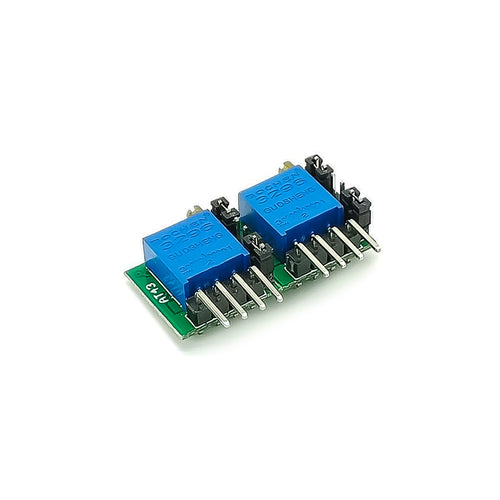

AT43 Zeitverzögerungsrelais-Schaltkreis-Zeitschaltermodul 1 s-20 H 1500 mA für Verzögerungsschalter-Timer-Board DC 7-27 V

$8.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0046351

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

Spezifikationen:

Einstellbereich der Verzögerungszeit: 1S-20H

Vo-Ausgangsport gibt hohen Pegel aus; Antriebskapazität beträgt bis zu 1500 mA

Versorgungsspannung: DC 7-27 V

Max. Betriebsstrom:

1) 3 V: 0,27 mA

2) 5 V: 0,56 mA

3) 12 V: 1,6 mA

4) 24 V: 4,4 mA

Anwendung: Verzögerungsschalter, Timer

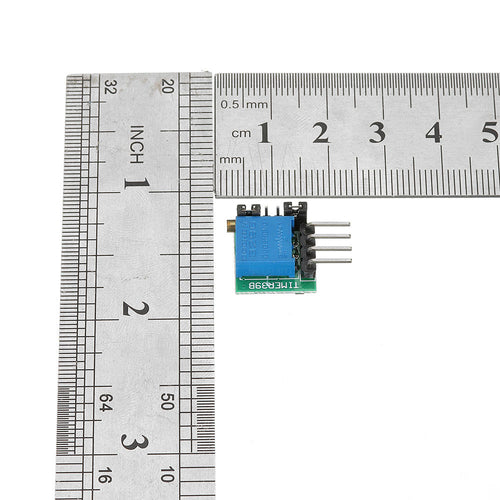

Größe: 15x11x8mm

Stiftabstand: 2,54 mm

Pin-Definition:

1.VCC:Stromversorgung

2.Vo:Ausgangsanschluss

3.TG: Triggersignal-Eingangsport (hoher Pegel)

4.GND:Stromerde

Gebrauchsanweisung für den Seitenstift:

Nach dem Einschalten hat der Vo-Ausgangsport keinen Ausgang, nachdem der Vi-Port ein Hochpegelsignal ausgelöst hat, hat der Vo-Ausgangsport keinen Ausgang; nach einer gewissen Verzögerung gibt der Vo-Ausgangsport einen Hochpegel aus. Die beiden oben genannten Modi können durch einen Moduldraht-Jumper umgeschaltet werden.

Die drei Pins 1, 2 und 3 werden zum Einstellen des Zeitbereichs verwendet. Die Verbindungs-Zeitspanne 1–2 ist von 1 Sekunde bis 290 Sekunden einstellbar. Die Verbindungs-Zeitspanne 2–3 wird um das 256-fache verlängert und ist somit von 256 Sekunden bis 20,5 Stunden einstellbar.

Die Pins 4, 5 und 6 werden verwendet, um den Zustand des Modulausgangs Vo einzustellen.

4-5 sind verbunden, der Anfangszustand nach dem Einschalten und der Ausgang nach dem Zurücksetzen haben einen niedrigen Pegel, der Ausgang ist nach Erreichen der Zeit im geöffneten Zustand; 5-6 sind verbunden, der Anfangszustand nach dem Einschalten und der Ausgang nach dem Zurücksetzen haben einen geöffneten Zustand, nach Ablauf der Zeit ist der Ausgang auf niedrig.

Durch Drehen des Potentiometers gegen den Uhrzeigersinn wird die Zeit verkürzt, durch Drehen im Uhrzeigersinn wird die Potentiometerzeit verlängert.

Der Zeitbereichs-Jumper hat an zwei Stellen ein Timing von 256:1. Bei einer angenommenen Verzögerung von 8 Stunden können Sie zuerst die 1-2 Pins mit einer Jumper-Kappe verbinden, die Verzögerungszeit auf 8/256 = 0,03125 (Stunden) = 112,5 (Sekunden) einstellen und dann mit der Jumper-Kappe 2-3 verwenden. Zwei Nadeln können angeschlossen werden. Dies verkürzt die Debugging-Zeit erheblich. Der Debugging-Prozess erfordert eine in sich geschlossene Stoppuhr.

Notiz:

1. Bei Verwendung des Moduls wird die negative Last mit der negativen Stromquelle verbunden und die positive Last mit dem Vo-Anschluss des Moduls. Dadurch wird die positive Last ein- und ausgeschaltet.

2. Das Modul verfügt über eine Schutzdiode und einen Stromversorgungsentkopplungskondensator im Inneren, die direkt an eine induktive Last wie ein Relais angeschlossen werden können. Es ist nicht mehr erforderlich, eine Diode an die Spule anzuschließen.

1 X AT41 Zeitverzögerung Realy Circuit Timing Switch Modul 1S-20H
