Beitian Kleinstes Mini Dual GLONASS + GPS BN-180 Micro Doppel GPS Antenne Modul UART TTL Für CC3D F3 RC Drone Flugzeug
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
Kleinstes Mini Dual GLONASS + GPS BN-180 Micro Doppel GPS Antenne Modul UART TTL Für CC3D F3
Beschreibung

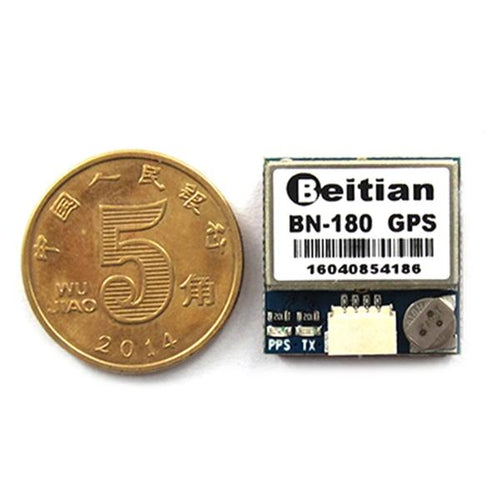

Abmessungen: 18 mm x 18 mm x 6 mm
Gewicht: 4,9 g
Anschluss: 1,00 mm Abstand zwischen den 4-poligen Patch-Sitz
Spezifikation
Elektrische Eigenschaften
Chipsatz: M8030-KT
Empfangsformat: GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS
Frequenz: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1
Kanäle: 72 Kanal wird gesucht
Empfindlichkeit
Verfolgung: -167 dBm
Wiedererfassung: -160 dBm
Kaltstart: -148dBm
Heißstart: -156 dBm
Genauigkeit
Horizontale Position: 2,0 m CEP 2D RMS SBAS aktiviert (typischer freier Himmel)
Geschwindigkeit: 0,1 m/s 95 % (SA aus)
Timing: 1us mit GPS-Zeit synchronisiert
Erfassungszeit
Kaltstart: 26 s
Warmstart: 25 s
Heißstart: 1s
Daten- und Aktualisierungsrate
Unterstützte Rate: 4800 bps bis 921600 bps, Standard 9600 bps
Datenpegel: TTL oder RS-232, Standard-TTL-Pegel
Datenprotokoll: NMEA-0183 oder UBX, Standard NMEA-0183
Einzelnes GNSS: 1 Hz – 18 Hz
Gleichzeitiges GNSS: 1 Hz – 10 Hz, Standard 1 Hz
Betriebsgrenzen
Höhe: Max. 50.000 m
Geschwindigkeit: 515 m/s max.
Beschleunigung: Weniger als 4g
Stromverbrauch
VCC: Gleichspannung 3,0 V – 5,5 V, typisch: 5,0 V
Strom: Erfassung 50 mA/5,0 V
Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -40°C ~ +105°C

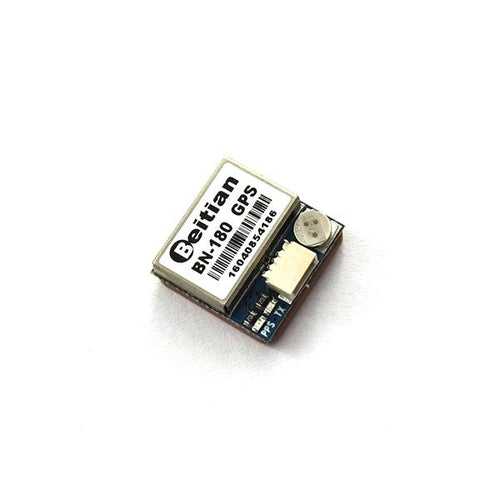

Indikator:
TX LED: blau.Die Datenausgabe, TX LED blinkt
PPS-LED: rot. PPS-LED leuchtet nicht, wenn GPS nicht fixiert ist, blinkt, wenn fixiert

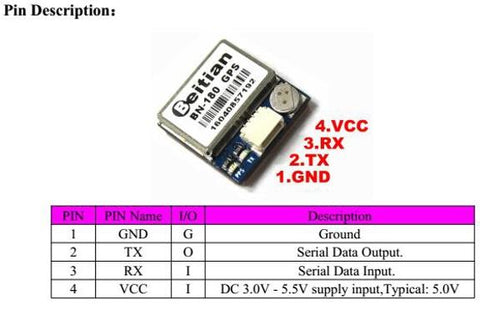

Verdrahtung:
GND, TX-Ausgang, RX-Eingang, VCC (3,0 V – 5,5 V)

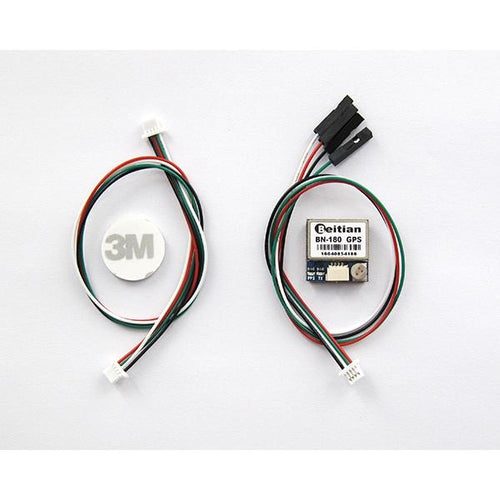

Lieferinhalt
1 x BN-180 GPS-Modul
2 x 15 cm Kabel
