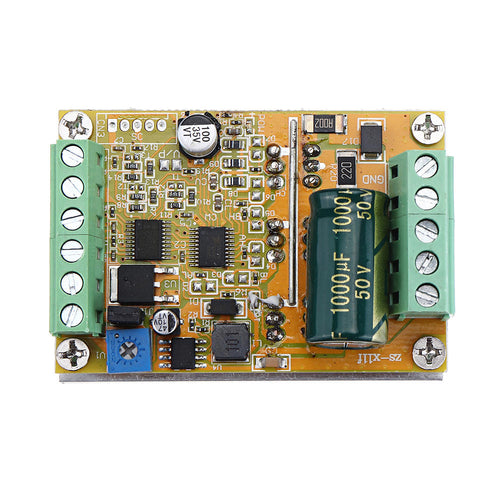

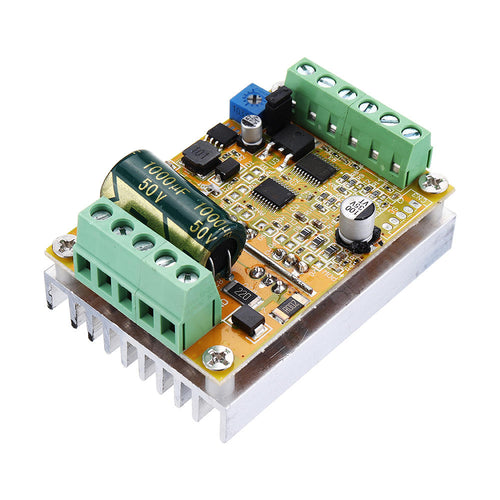

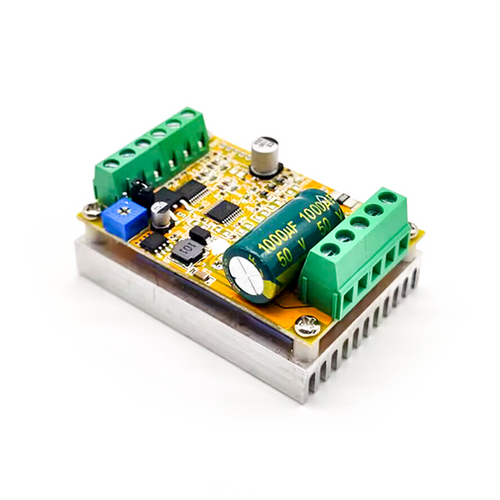

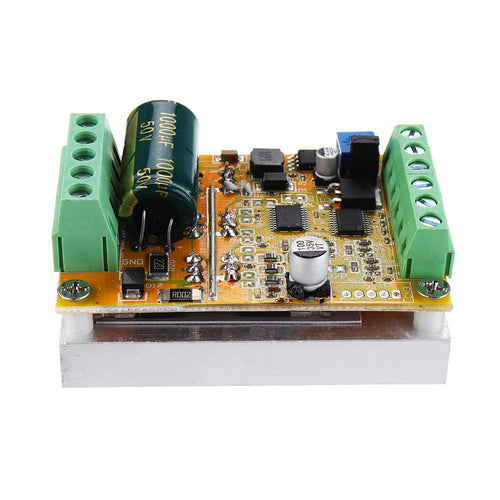

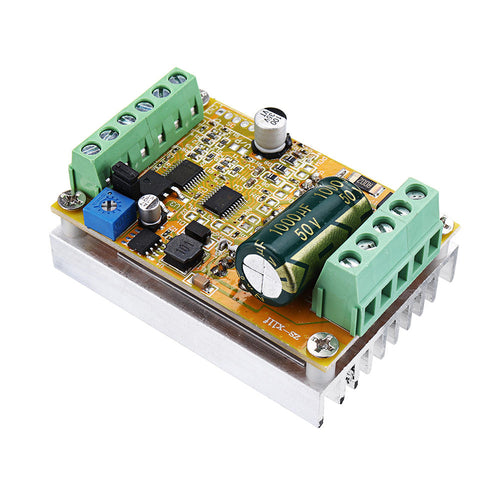

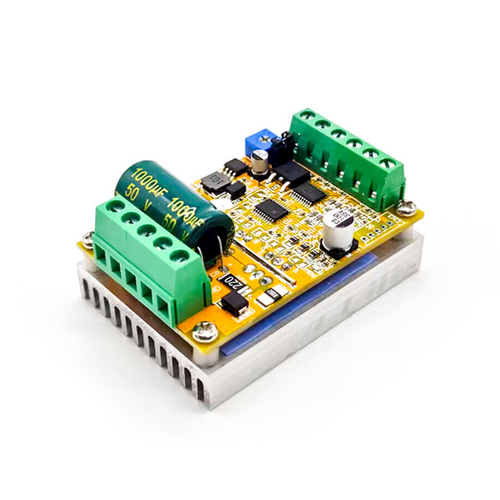

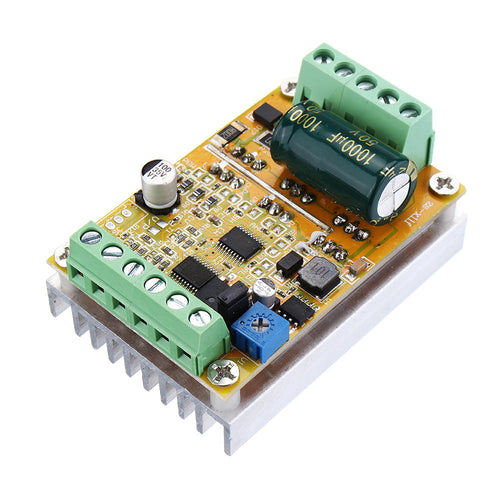

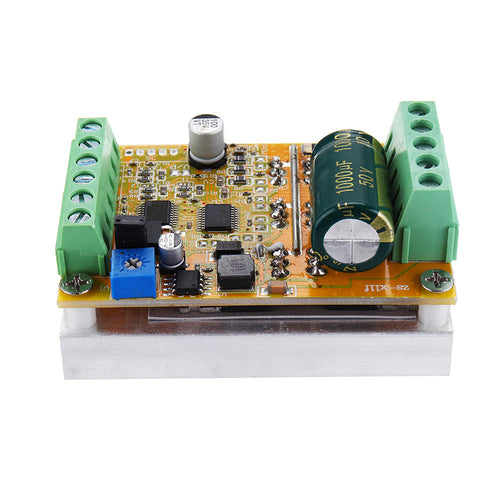

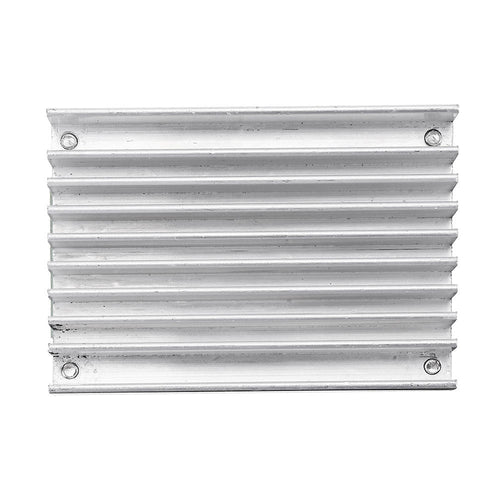

BLDC Dreiphasiger DC Bürstenloser Hallless Motor Controller ESC Motortreiberplatine Hohe Leistung

$15.11

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0051548

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

Notiz:

Bei diesem Antrieb handelt es sich um eine dreiphasige bürstenlose Gleichstrom-Hallless-Steuerplatine. Der Motor kann ohne Hall normal arbeiten.

BLDC-Weitspannungsregler mit 5-36 V und hoher Leistung, 350 W, dreiphasiger bürstenloser Gleichstromregler ohne Induktion

Motherboard-Spezifikationen:

Produktname: 380 W bürstenloser Gleichstrommotor-Controller

Modell: ZS-X11F

Betriebsspannung: 6,5-50 V

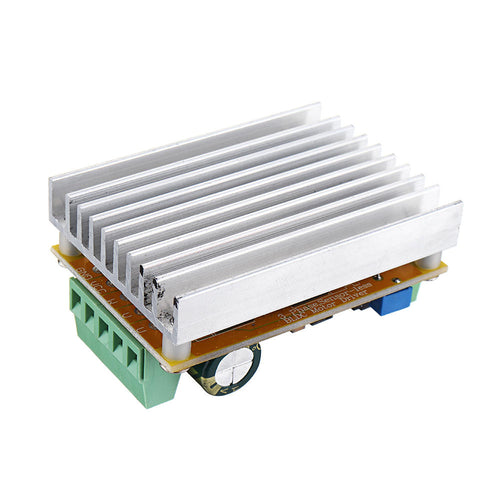

Antriebsstrom: Nennstrom 16 A plus Luftkühlung 30 A

Maximale Leistung: 380 W

Überstromschutz: Keiner (erfordert externe Sicherung)

Blockierschutz: Ja (Strom wird nach Blockieren automatisch reduziert)

Übertemperaturschutz: Ja (Leistung über die Hälfte reduziert, wenn die Temperatur 100 Grad übersteigt)

Maximale Geschwindigkeit: 224.000 U/min (2-poliger Motor), 74.000 U/min (6-poliger Motor), 40.000 U/min (12-poliger Motor), 35.000 U/min (14-poliger Motor).

Produktgröße: Länge 63 mm * Breite 45 mm * Höhe 31 mm

Gewicht: ca. 76g

Schnittstellenbeschreibung:

1. Der UVW-Phasendrahtausgang ist mit dem Motor verbunden

2. 5-V-GND-Motherboard wird mit Netzteil geliefert (Stromstärke überschreitet 300 mA nicht)

3. VCC GND Hauptstromversorgung des Motors (externe Gleichstromversorgung)

4. SC Geschwindigkeitsimpulssignalausgang

5. DIR-Vorwärts- und Rückwärtssteuerung (kann externen Schalter steuern)

6. BRAKE Bremssteuerung (externer Schalter kann verdrahtet werden)

7. 0–5 V PWM-Drehzahlregelungssignaleingang (die Geschwindigkeit kann über das integrierte Potentiometer oder über einen externen 0–5 V analogen PWM-Tastverhältnissignaleingang per Jumper eingestellt werden)

Vorsichtsmaßnahmen:

1. Der Stromversorgungskreis auf der Hauptplatine hat keine Sicherung. Es wird empfohlen, diese selbst hinzuzufügen. Die umgekehrte Verbindung der Plus- und Minuspole der Stromversorgung kann einige Chips auf der Platine beschädigen (selbst wenn dies nur 2 Sekunden dauert).

2. Während des normalen Betriebs gibt es einen Überstromschutz am Motorausgang. Da die Leistung und der Strom des Moduls sehr hoch sind, führen Sie bitte keinen künstlichen Kurzschluss durch, wenn das Modul nicht normal funktioniert. Sobald der Kurzschluss die Leitung durchbrennen kann, verwenden Sie für den sekundären Verdrahtungstest bitte einen Test mit geringem Strom und niedriger Spannung. Wenn alles in Ordnung ist, führen Sie den Hochstrom- und Hochspannungstest durch. Da es sich um ein unbestücktes Platinenmodul handelt, achten Sie auf die Isolierung des Verdrahtungskopfes. Starke Spannung darf die Platinenteile nicht berühren.

3. Schließen Sie keinen Motor an, dessen Spannung und Stromstärke offensichtlich nicht mit dem Antriebsmodul übereinstimmt oder dessen Differenz zu groß ist, um Schäden zu vermeiden.

1 x Motortreiber
