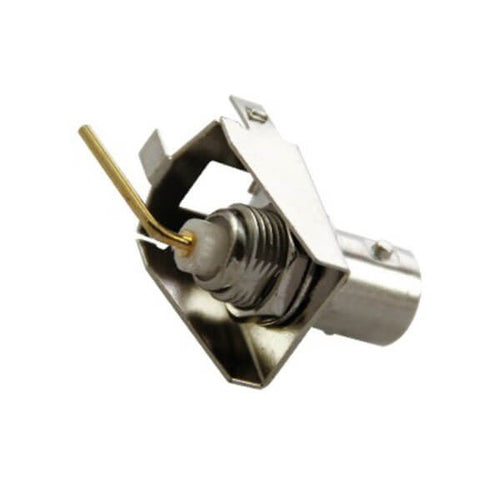

BNC-Stecker, 90-Grad-Buchse aus Zinklegierung für die Schalttafelmontage

• Leiterplattenmontage, Buchse/Buchse, abgewinkelt/90 Grad, 50 Ohm;
• Kompaktes Design für weniger erforderlichen Bauraum;
• Einfache Schnellkupplung zum Anschließen und Trennen;
• Hohe Qualität mit 30 Tagen 100 % Geld-zurück-Garantie;
• Aus der OEM-Originalfabrik, gleiche Qualität zu einem viel besseren Preis.

Hauptanwendung von BNC-Steckverbindern:

Antennen, Kabelmontage, Automobil, Radios, Video, Rundfunk, Telekommunikation, Satcom, Monitore, Rekorder, Umschalter, Basisstationen, technische Ausrüstung, Instrumentierung, CCTV, CATV, HDTV usw.

Elektrische Eigenschaften

• Impedanz: 50 Ohm
• Frequenzbereich: 0 ~ 4 GHz
• VSWR: Gerader Typ <= 1,22/3 GHz / R/A-Typ <= 1,30/3 GHz
• Dielektrische Spannungsfestigkeit: 1500 V rms
• Betriebsspannung: 500 V rms
• Kontaktwiderstand Mitte <= 1,5 mOhm (Milliohm max.)
• Äußerer Kontaktwiderstand <= 2,0 mOhm (Milliohm max.)
• Isolationswiderstand >=5 × 10³ m Ohm (min. Milliohm)

Mechanische Eigenschaften

• Kupplung: Bajonett
• Kontakthaltekraft: min. 6 lbs.
• Steckhaltbarkeit: >=500 Zyklen

Umwelteigenschaften

• Umwelteigenschaften: Teflon -55 °C bis +155 °C / POM -40 °C bis +60 °C
• Haltekraft der Kupplungsmutter: 100 lbs. min.
• Vibration: MIL-STD-202 Methode 204
• Korrosionsbeständigkeit: MIL-STD-202 Methode 101

Material:
