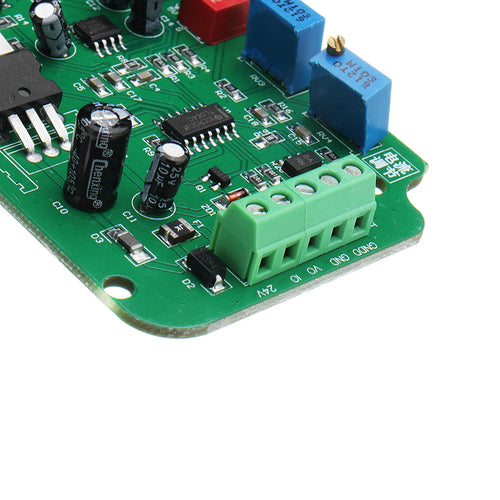

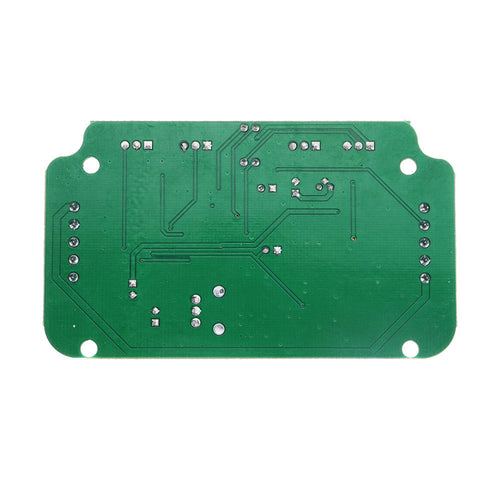

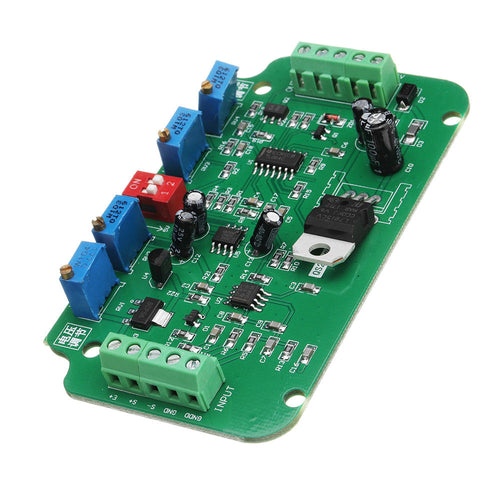

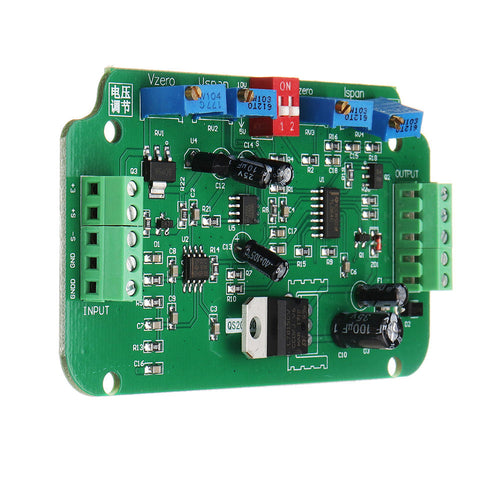

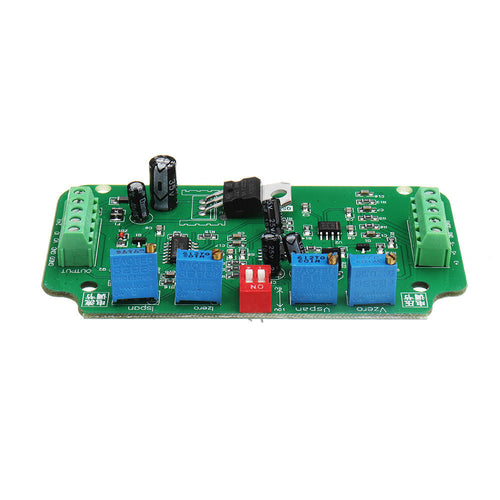

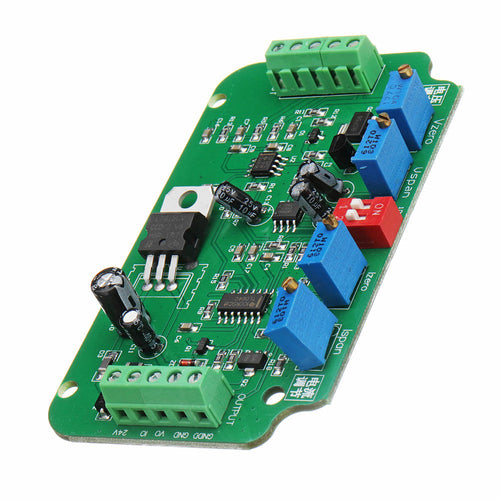

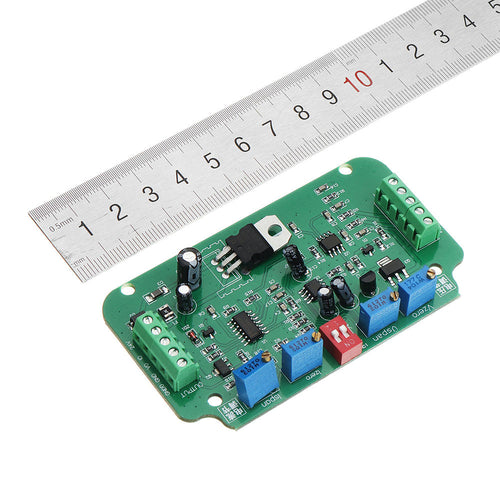

DC 12V bis 24V 4-20MA Lastzellensensorverstärker Wiegesender Spannungs-Strom-Konverter

Ultrapräziser Operationsverstärker-Schaltkreis, hohe Genauigkeit, gute Stabilität
Das Netzteil verfügt über Verpolungsschutz, Überspannungsschutz, Überstromschutz
Geeignet für Wäge-, Zugdruck-, Drehmoment- und andere Dehnungssensoren.


Betriebsspannung: DC 12-24V
Ausgangssignal: Spannung (0-5V, 0-10V, 1-5V, ± 5V) 4-20mA
Eingangssignal: Sensorempfindlichkeit 2,0 MV/V
Ausgangsanreiz: 5V (E+)
Betriebstemperaturbereich: -20 °C bis 80 °C
Betriebsfeuchtigkeit: 10 % – 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Genauigkeit: besser als 0,1 % FS
Die Präzision ist besser als 0,05 % vom Endwert

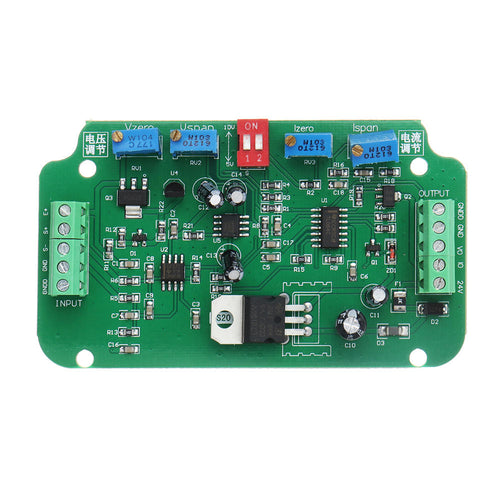

Gangauswahl: Drehschalter auf OFF stellen, V0-Ausgang 0-5V, 1 Umdrehung auf ON stellen, V0-Ausgang 0-10V
1 und 2 schalten beide auf OFF VO-Ausgang 0-5V IO-Ausgang 4-20MA

Informationen zum Debuggen:

1. Nullpunkteinstellung

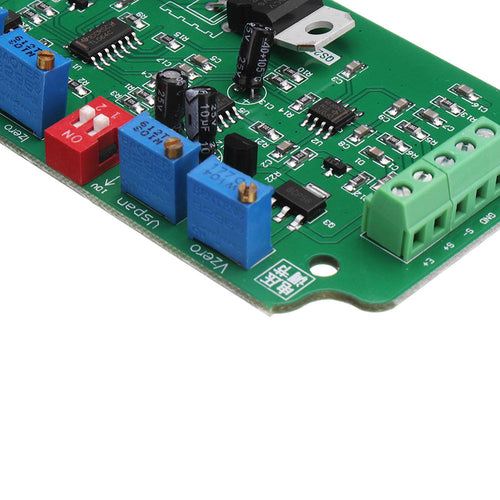

Versetzen Sie das System zunächst in den Ruhezustand und stellen Sie den Nullpunktversatz mit dem Potentiometer mit der Markierung „ZERO“ ein. Das Multimeter dient zur Messung der Ausgangsspannung oder des Ausgangsstroms und zeigt einen Wert an, der so nahe wie möglich am Nullpunkt liegt. Durch Ändern der Vergrößerung wird der Nullpunktversatz größer.
2. Verstärkungseinstellung
Das System wird mit einem bestimmten Gewichtswert belastet (empfohlener Bereich: 80 % bis 100 % der FS). Der Ausgangsstromwert wird auf Grundlage des Lastgewichts und des Verhältnisses zum maximalen Gewichtungswert berechnet. Der Ausgang des Digitalmultimeters wird überwacht. Die Verstärkerverstärkung wird mit einem Potentiometer mit der Bezeichnung „SPAN“ eingestellt.
3. Die Wiederholungsprüfung
Das System befindet sich im Ruhezustand und misst die Nullausgabe. Wenn ein bestimmter Gewichtswert geladen wird, wird die Ausgangsspannung gemessen, um zu ermitteln, ob eine Fluoridvergrößerung zu erwarten ist. Wenn nicht, wiederholen Sie die Schritte 1 und 2 und stellen Sie die Einstellung erneut ein.


1 x Wägezellen-Sensor-Verstärker, Wiegesender.
