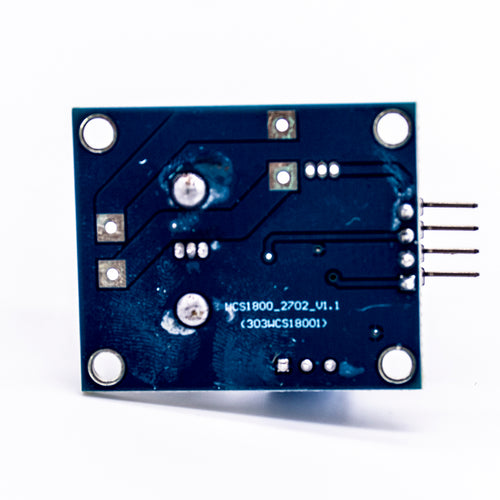

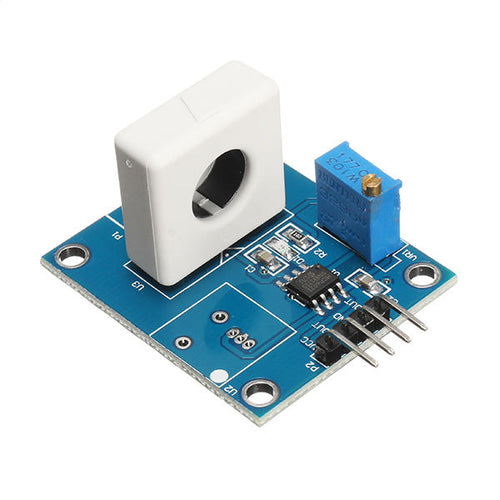

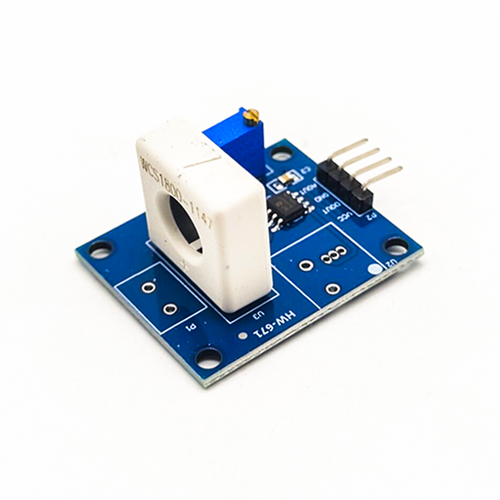

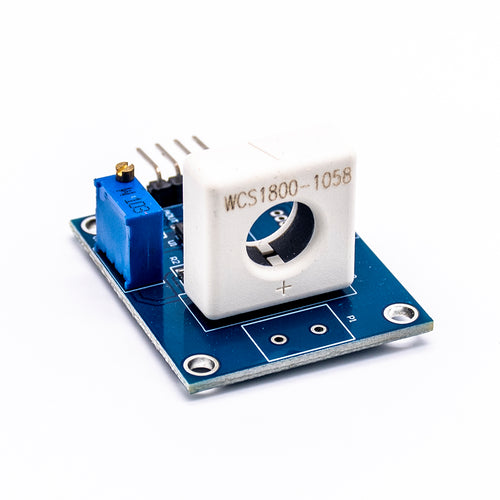

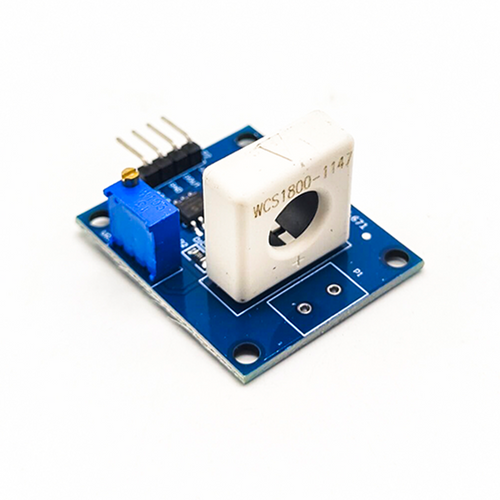

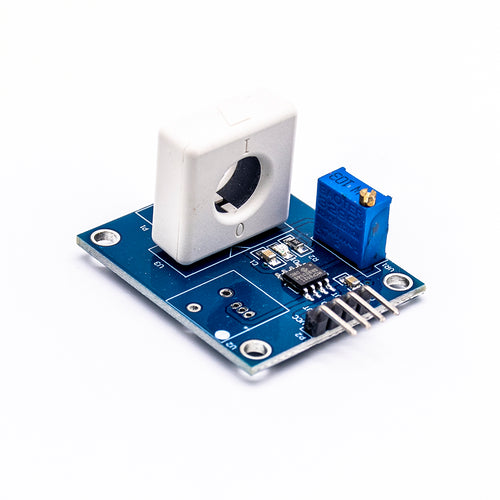

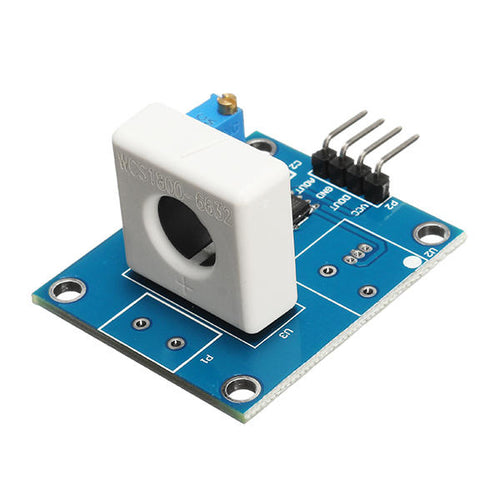

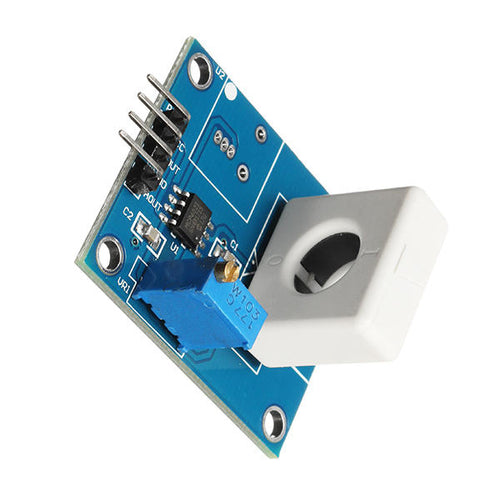

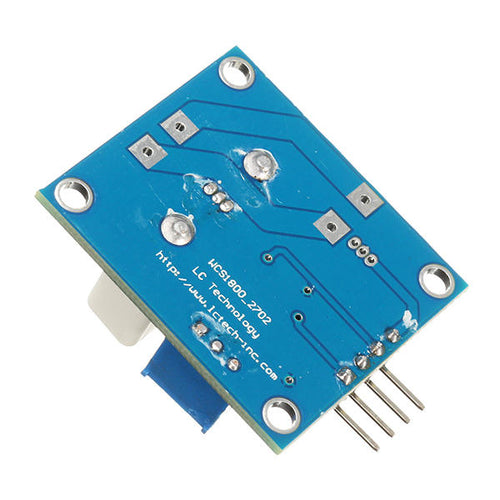

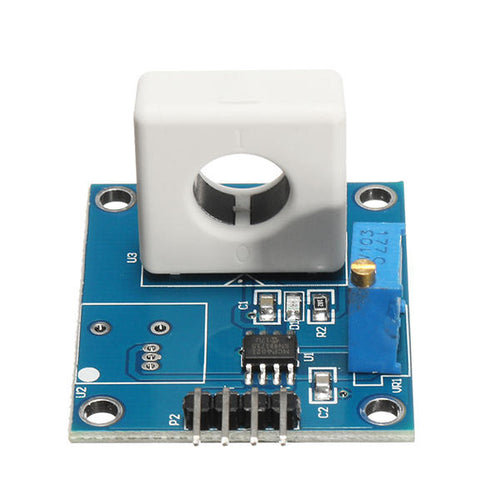

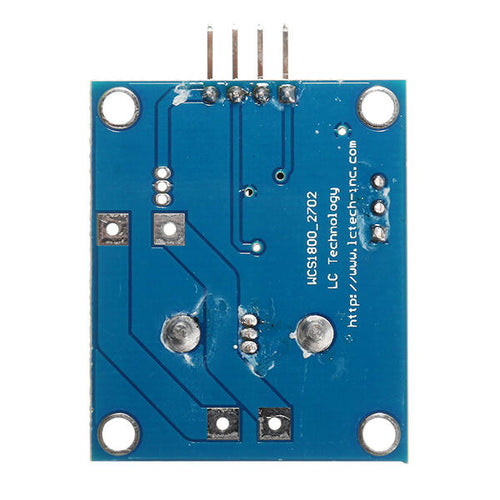

DC 5V WCS1800 Hall Stromerkennungs-Sensor-Modul 35A präzise mit Überstromschutz

1, die Betriebsspannung: DC5V
2. Der Stromerkennungsbereich: DC: ± 35 A; AC: 25 A (für analogen Ausgang);
3, Linearität: K = 60 mV/A;
4. Grenzstrombereich: 0,5 A – 35 A (für den Schaltausgang);
5, mit Überstromsignalanzeige;
6. Mit Befestigungslöchern, einfach auf Ihrem Gerät zu installieren;
7. Der Abtaststrom wird in einen analogen Spannungssignalausgang umgewandelt und kann an einen ADC angeschlossen werden. Der TTL-Pegelsignalausgang kann an die E/A des Mikrocontrollers angeschlossen werden.
8. Das Ausgangssignal ist: analoges Spannungssignal und Schaltsignal.
9, Brettgröße: 37 x 31 mm.

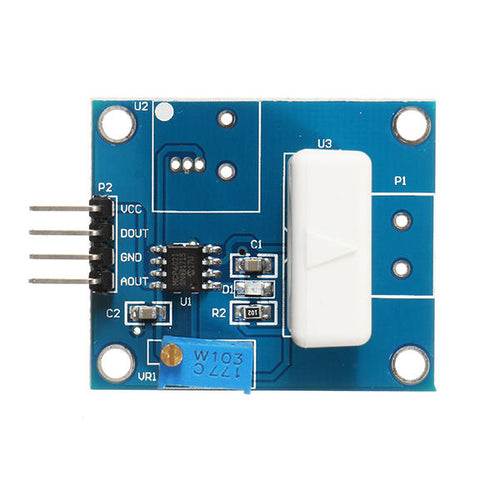

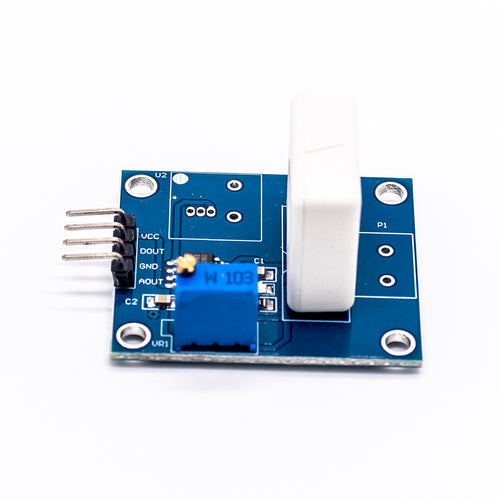

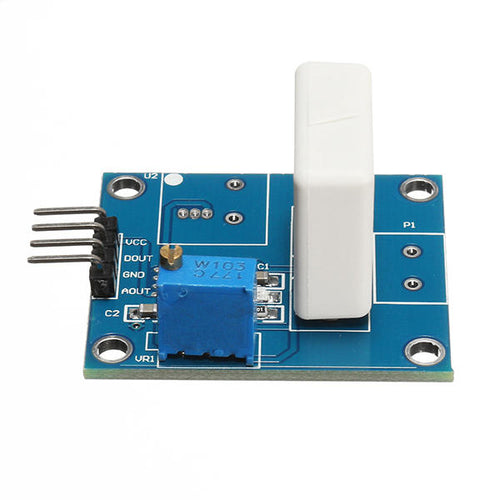

Schnittstellenbeschreibung:

VCC: positive Stromversorgung;
DOUT: TTL-Hoch-/Niedrigpegel-Schaltsignalausgang;
GND: Stromversorgung negativ;
AOUT: analoges Spannungssignal.

Klicken Sie hier, um das Dokument herunterzuladen

1 x DC 5 V WCS1800 Hall-Stromerkennungssensormodul
