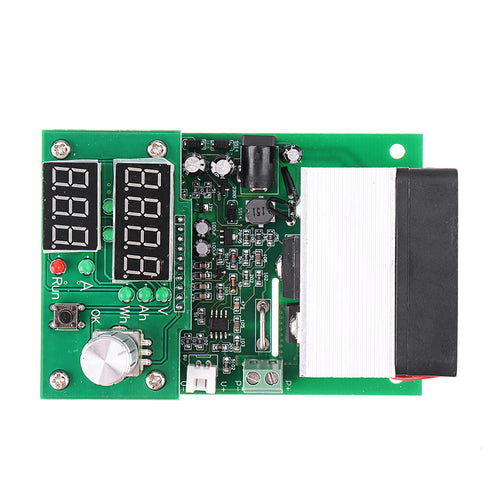

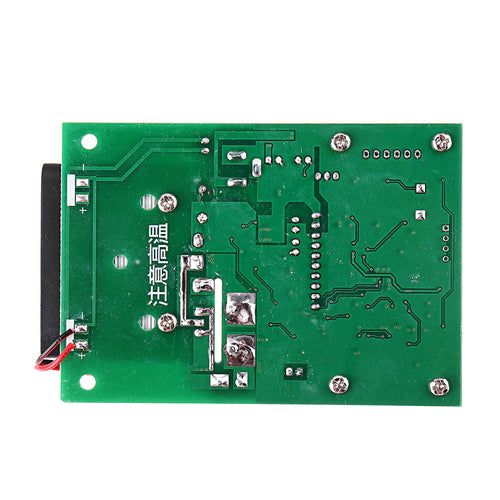

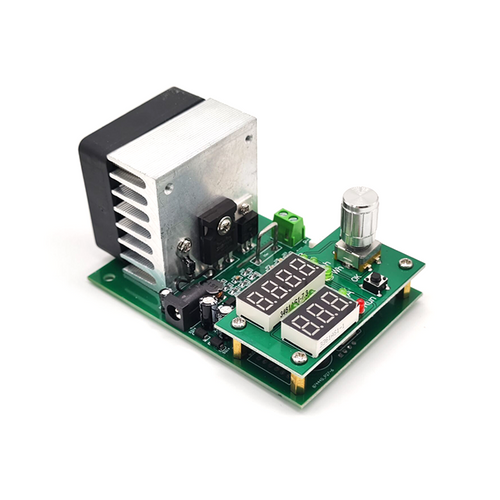

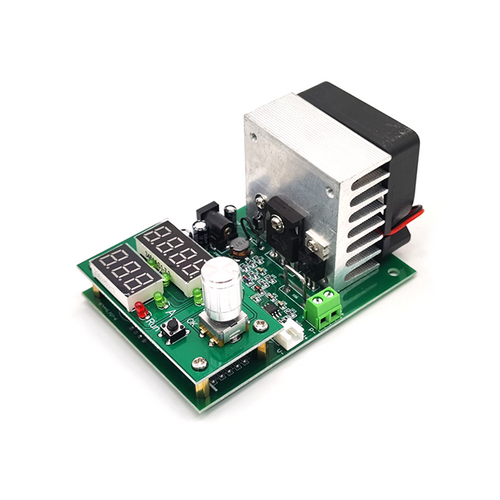

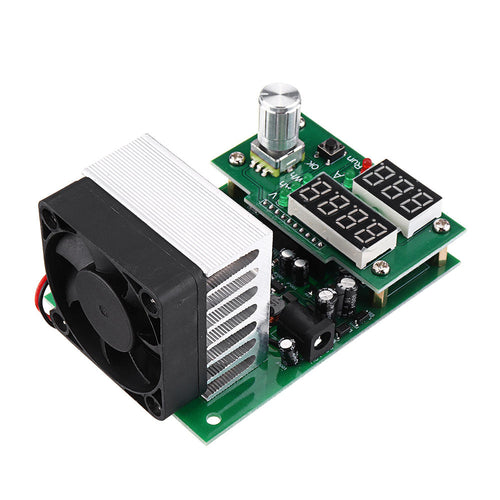

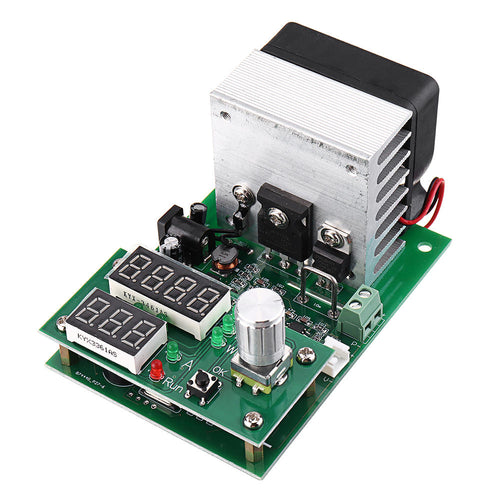

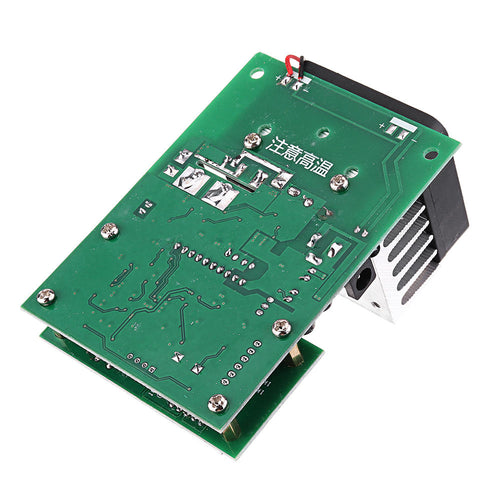

Elektronische Last 9,99 A 60 W 30 V Multifunktionales Konstantstrom-Entladungsnetzteil Batteriekapazitätstestmodul

$25.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0044712

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

Zwei Testmodi zur Auswahl: elektronischer Lastmodus und Testmodus für die Batteriekapazität.

Hochwertiger großer Kühler: staubdicht und stabil für Leistung.

Digitale LED-Nixieröhrenanzeige: langlebig und klar für die Ablesung.

Drehgeber-Design: einfach und bequem zu bedienen.

Mehrskaliger Summer und LED-Anzeigen: zeigen den Betriebsstatus an.

Automatische Speicherfunktion: kann die Einstellungsparameter beim Ausschalten speichern; zeichnet alle Parameter und den Status nach dem Einschalten auf.

Lüftersteuerung: Intelligente Lüftersteuerung, die die Drehzahl stufenlos automatisch an die Heizkörpertemperatur anpasst.

Schutz: Überhitzungsschutz, Schutz vor vorübergehender Überlastung, Überdruckschutz, Verpolungsschutz und Schutz vor anormaler Versorgungsspannung.

Spezifikationen:

Stromversorgung: DC12V, Strom nicht weniger als 0,5A

Arbeitsmodus: Einzelmodus-Konstantstrom (CC)

Entladestrom: 0,20–9,99 A, schrittweise 0,1 A oder 0,01 A.

Entladestrom Max. Fehler: 0,7 % - 0,01 A

Max. Kapazitätstestfehler: 0,5 A 2,5 %, 2 A 1,5, 5 A und mehr 1,2 %

Offline-Spannungsbereich (Abschlussspannung): 1,0–25,0 V, Schritte von 1 V oder 0,1 V

Entladespannung: 1,00-30,00 V

Max. Spannungsmessfehler: 0,8 % (+/-) 0,02 V

Max. Leistung: 60 W (begrenzt den Strom automatisch, wenn die max. Leistung überschritten wird, z. B. kann es bei 6 V 9,99 A öffnen, bei 20 V nur 3,00 A)

Batterietest-Statistikgrenze: 999,9 Ah oder 9999 Wh

Lüftergröße: 50 * 50 * 15 mm

Gesamtgröße: 105 * 70 * 55 mm

Produktgewicht: 175 g

Verpackungsgewicht: 181 g

Bedienungsanleitung:

1. Moduseinstellung (Standardmodus für elektronische Last):

Drücken Sie die Start-Stopp-Taste und schalten Sie den Tester gleichzeitig ein, bis „Fun*“ angezeigt wird. Lassen Sie dann die Taste los. Durch Drehen des Knopfs können Sie die Einstellung ändern: „Fun1“ für den elektronischen Lastmodus und „Fun2“ für den Batteriekapazitätstestmodus. Drücken Sie die Taste einmal, um die Summereinstellung aufzurufen. Durch Drehen des Knopfs können Sie außerdem „bEon“ (Summer öffnen) oder „bEoF“ (Summer schließen) einstellen. Drücken Sie nach Abschluss der Einstellung die Taste erneut, um den Tester neu zu starten.

2. Elektronischer Lastmodus:

* Mit DC 12 V verbinden und in den elektronischen Lastmodus wechseln. Dabei sicherstellen, dass sich das Gerät im Stoppzustand befindet („RUN“ leuchtet nicht, andernfalls drücken Sie die Start-Stopp-Taste, um die Last auszuschalten). Schließen Sie das zu testende Netzteil an den Testeingangsanschluss (P+/P-) an. Achten Sie darauf, nicht die falsche Polarität anzuschließen!

*Stellen Sie Strom und niedrigere Spannung mit dem Knopf ein. Durch Drehen des Knopfs können Sie den Wert der Stromeinstellung einstellen. Drücken Sie dann auf den Knopf, um die Einstellziffer zu ändern. Die Einstellposition kann durch die zweistelligen Anzeigen zwischen den Nixie-Röhren und die V/A-Anzeigen auf der rechten Seite bestätigt werden.

*Drücken Sie die Start-Stopp-Taste, die Last beginnt zu laufen und „RUN“ leuchtet auf; der Schaltkreis wendet den eingestellten Entladestrom auf die zu testende Leistung an, während oben die tatsächliche Eingangslastspannung angezeigt wird. Wenn die Spannung unter die eingestellte Grenzspannung fällt, blinkt die „RUN“-LED und ein kurzer Alarmton ertönt.

*Der Strom kann während des Testvorgangs jederzeit geändert werden. Wenn Sie jedoch die untere Grenzspannung ändern müssen, stoppen Sie bitte die Last und nehmen Sie die Änderung vor.

Hinweis: Im Alarmzustand kann nur ein geringer Strom übertragen werden, keine Erhöhung!

3. Testmodus für die Batteriekapazität:

*Der Testakku sollte mit einem speziellen Ladegerät vollständig aufgeladen werden!

*Schalten Sie den Tester ein und rufen Sie den Testmodus für die Batteriekapazität auf. Verbinden Sie die Batteriestromleitung mit den positiven und negativen Anschlüssen (P+/P-). Wenn Sie einen Vierdraht-Klemmentest verwenden, verbinden Sie bitte die Vierdraht-Spannungstestschnittstelle mit dem Anschluss (V+/V-).

*Drehen Sie den Knopf, um den Entladestrom und die Entladespannung einzustellen. Drücken Sie nach der Einstellung die Start-Stopp-Taste. Der Tester erkennt zuerst die Batterie und den Stromkreis und identifiziert dann automatisch 2-4 Leitungen (2-adrige Leitungsidentifikationsanzeige JS-2 und 4-adrige Anzeige JS-4; wenn ein Fehler angezeigt wird, beenden Sie bitte den Test und überprüfen Sie die Verkabelung). Starten Sie dann den Test. Wenn der Fehlercode angezeigt wird, lesen Sie die Erklärung weiter unten.

*Während des Tests werden in der oberen Zeile abwechselnd die Batteriespannung, die aktuelle Entladekapazität (Ah) und die Entladeenergie (Wh) angezeigt. Wenn die Entladung endet (Batteriespannung liegt unter der eingestellten Spannung), bleiben die Anzeigedaten des Testers in Ah und blinken schnell, wobei ein kurzer Summeralarm ertönt.

*Drücken Sie den Knopf oder die Start-Stopp-Taste, um den Alarm zu stoppen. Sie können den Knopf drehen, um die Entladedaten der Batterie anzuzeigen, einschließlich Entladekapazität (Ah), Entladeenergie (Wh) und Plattformspannung (V). Drücken Sie die Start-Stopp-Taste erneut, löschen Sie die Daten und kehren Sie zur ursprünglichen Einstellungsoberfläche zurück, bevor Sie die nächste Batterie testen.

Fehlerschutzcodes und Auswirkungen:

Err1: Ultrahohe Spannung der Kapazitätstestbatterie;

Err2: Die Batteriespannung liegt unter der eingestellten Abschaltspannung oder es ist keine Verbindung zur Batterie hergestellt oder die Batterie ist verpolt;

Err3: Der Leitungswiderstand ist zu groß oder die Batterie kann den eingestellten Entladestrom nicht leisten;

Err4: Schaltkreisfehler;

Err6: Die Betriebsleistung ist nicht angemessen. Verwenden Sie bitte ein Standard-12-V-Netzteil und achten Sie darauf, dass der Versorgungsstrom nicht weniger als 0,5 A beträgt.

OTP: Überhitzungsschutz;

Ert: Temperatursensorfehler oder die Temperatur ist zu niedrig;

ouP: Ultrahochspannung im elektronischen Lastmodus;

oPP: Ultrahohe Momentanleistung im elektronischen Lastmodus.

Einführung:

Dieses Produkt ist ein professionelles Testgerät mit zwei Modi: Batteriekapazitätstest und Burn-In-Test der Stromversorgung. Es verfügt über mehrere Schutzfunktionen wie Überhitzungsschutz, Verpolungsschutz usw. Es kann den Strom auch automatisch begrenzen, wenn die maximale Leistung überschritten wird.

1 x 60 W Lastmodul
