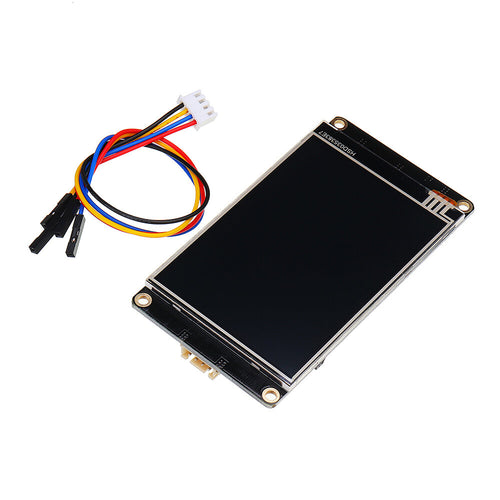

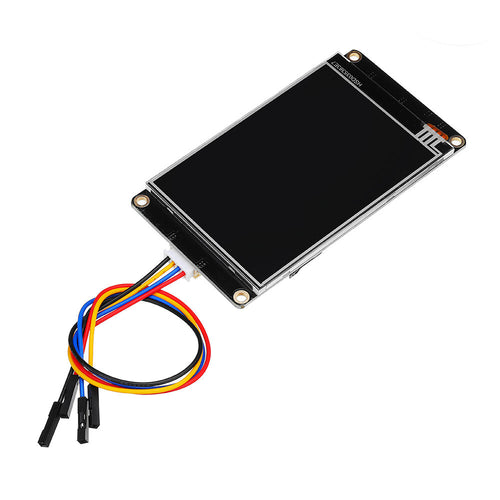

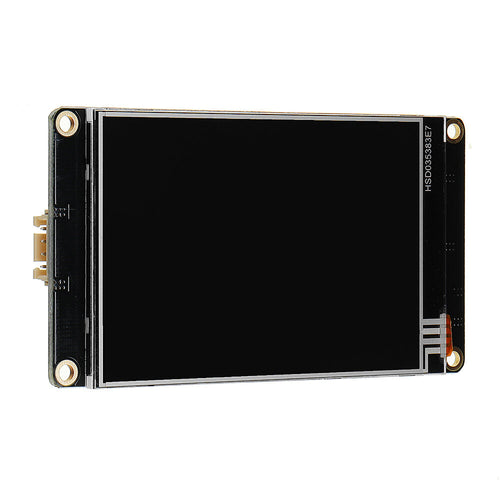

Verbessertes 3,5-Zoll-HMI-Intelligentes Smart USART UART-Serielles Touchscreen-TFT-LCD-Modul NX4832K035

Unterstützt integrierte RTC
Unterstützt GPIO
SD-Kartenschnittstelle: unterstützt max. 32G Micro TF/SD-Karte (FAT32-Dateiformat)
Flash-Datenspeicherplatz: 32 MB
EEPROM: 1024 Byte
Arbeitsspeicher: 8192 Byte
Befehlspuffer: 1024 Bytes
Farbe: 65K (65536) Farben
Auflösung: 480×320 Pixel
Einstellbare Helligkeit: 0 ~ 180 nit - das Anpassungsintervall beträgt 1%

Spezifikation:

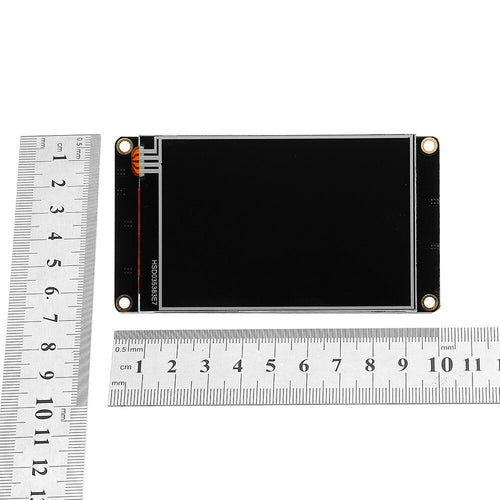

Sichtbereich: 73,44 mm (L) × 48,96 mm (B)
Layoutgröße: 100,5 (L) × 54,94 (B) × 5,45 (H)
Berührungstyp: Resistiv
Hintergrundbeleuchtung: LED
Lebensdauer der Hintergrundbeleuchtung (durchschnittlich): >30.000 Stunden
Nettogewicht: 48,2 g
Empfohlene Stromversorgung: 5 V, 500 mA DC
CE/EMC, RoHS zertifiziert

Überblick:

Die verbesserten Nextion-Versionen sind leistungsstärker als die Standardversionen. Im Vergleich zu den Basis-Nextion-Displays verfügen die verbesserten Versionen über einige neue Funktionen, wie z. B.: Unterstützung von integriertem RTC, Unterstützung von Datenspeicherung auf Flash, Unterstützung von GPIO, größere Flash-Kapazität und höhere CPU-Taktung. Die verbesserte Nextion-Serie bietet 7 Gehäusegrößen von 2,4 Zoll bis 7,0 Zoll.

Nextion Enhanced NX4832K035 ist ein leistungsstarkes 3,5-Zoll-HMI-TFT-Display mit 32 MB Flash-Datenspeicherplatz, 1024 Byte EEPROM und 8192 Byte RAM. Dank GPIO-Unterstützung können Kunden Nextion jetzt zur Steuerung externer Geräte verwenden.

Nextion ist eine nahtlose Mensch-Maschine-Schnittstellenlösung (HMI), die eine Steuerungs- und Visualisierungsschnittstelle zwischen Mensch und Prozess, Maschine, Anwendung oder Gerät bietet. Nextion wird hauptsächlich im Bereich Internet der Dinge (IoT) oder Unterhaltungselektronik eingesetzt. Es ist die beste Lösung, um die herkömmliche LCD- und LED-Nixie-Röhre zu ersetzen.

Nextion umfasst einen Hardwareteil (eine Reihe von TFT-Boards) und einen Softwareteil (den Nextion-Editor). Das Nextion-TFT-Board verwendet zur Kommunikation nur einen seriellen Port. So können Benutzer sich den Aufwand der Verkabelung ersparen. Wir haben festgestellt, dass die meisten Ingenieure viel Zeit mit der Anwendungsentwicklung verbringen, aber unbefriedigende Ergebnisse erzielen. Als Lösung für diese Situation verfügt der Nextion-Editor über Massenkomponenten wie Schaltflächen, Text, Fortschrittsbalken, Schieberegler, Instrumententafel usw., um das Schnittstellendesign zu bereichern. Darüber hinaus sorgt die Drag-and-Drop-Funktion dafür, dass Benutzer weniger Zeit mit der Programmierung verbringen, was 99 % ihrer Entwicklungsarbeitslast reduziert. Mithilfe dieses WYSIWYG-Editors ist das Entwerfen einer GUI ein Kinderspiel. Es ist einfach, die HMI der Nextion-Familie an bestehende Projekte anzupassen – Benutzer müssen ihr lediglich einen UART bereitstellen.

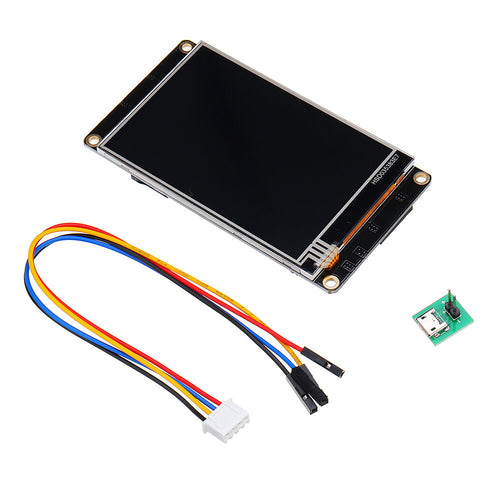

Hinweis: Es gibt eine kleine Netzteil-Testplatine und ein Kabel, mit denen Sie testen können, ob die Stromversorgung ausreichend ist oder nicht. Wie Sie es verwenden, erfahren Sie im Bild unten.



1 x 3,5" Nextion Enhanced HMI-Display
1 x Netzteil-Testplatine

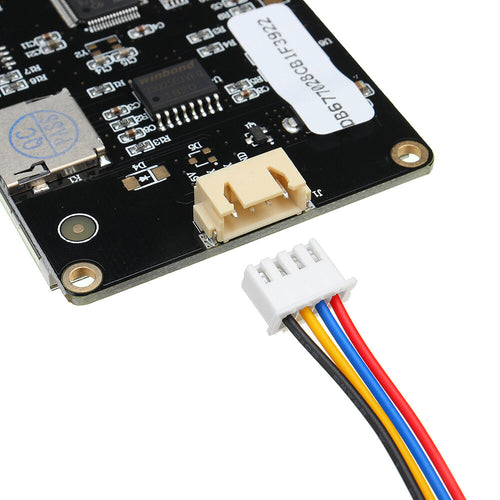

1 x 4-poliges Grove-Kabel
