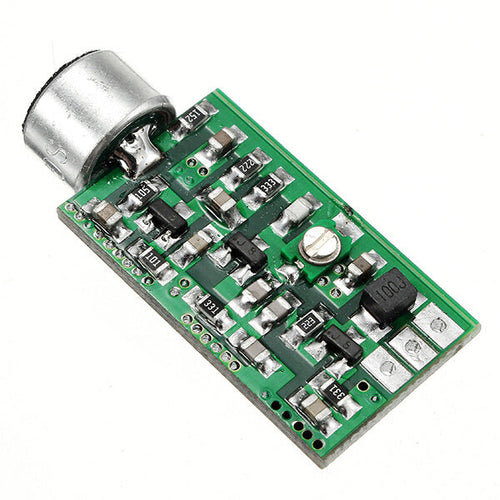

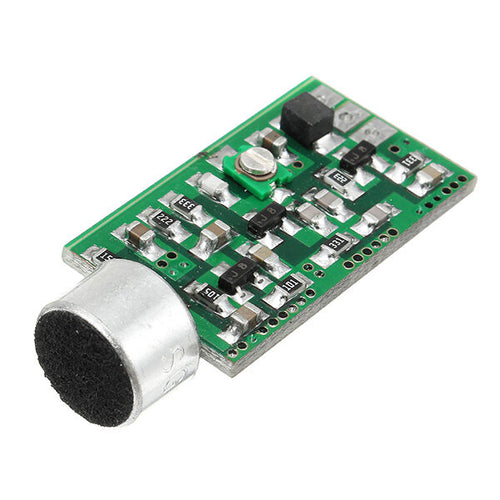

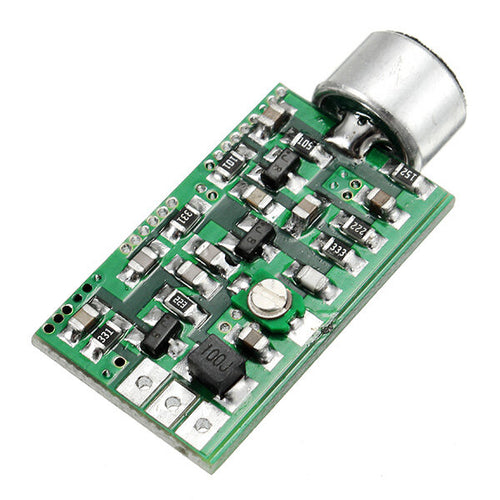

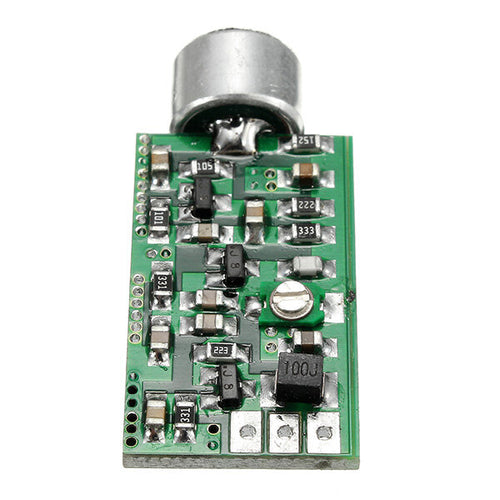

FM Drahtlose Mikrofon Pickup Drahtlose Audio Sender FM Emission MIC Core Board V 4,0 100 MHz

Dieser Artikel verfügt über einen beispiellos großen Spannungsarbeitsbereich von 0,7 V bis 9 V.
Es sendet ein reines, unerwünschtes Signal aus, die Unterdrückung beträgt lediglich -60 dBc.



Betriebsspannung: 0,7V-9V
Frequenzregelungsbereich: 88–108 MHz (Standard 100 MHz)
Startentfernung: 9 V-Betrieb, Verwendung einer 70 cm langen Antenne, offener Raum, Startentfernung von 50-100 Metern
Der Zusammenhang zwischen Betriebsspannung (Volt) und Versorgungsstrom (MA) sowie übertragener Leistung (dBm) ist wie folgt:
9 V, 24 mA, 10,2 dBm (also 11 MW)
8 V, 21 mA, 9,5 dBm
7 V, 19 mA, 8,5 dBm
6 V, 17 mA, 7,1 dBm
5 V, 14 mA, 6,1 dBm (ca. 5 MW)
4 V, 12 mA, 4,5 dBm
3 V, 9 Ma, 2,2 dBm
2V, 6 Ma, -1dBm (ca. 1 MW)
1,5 V, 4,2 mA, -4 dBm (ca. 0,5 MW, Emission in der normalen Wohnumgebung ausreichend, grüne Strahlung gering)
1 V, 2,4 Ma, -9 dBm
0,7 V, 0,9 Ma, -20 dBm (dh 0,01 MW)

Verdrahtungsmethode:

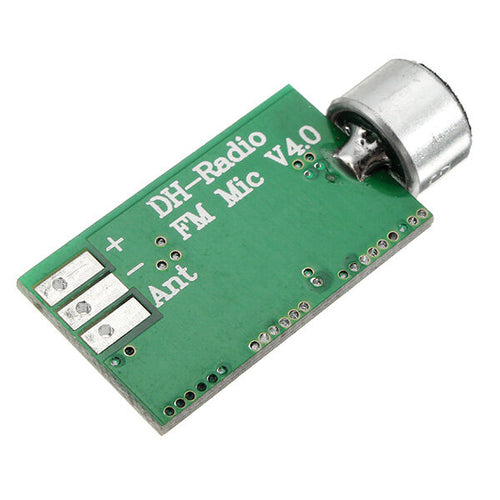

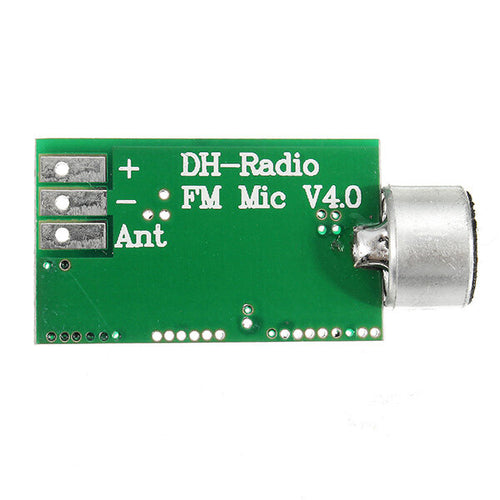

Die Rückseite der Kernplatte ist mit +, - und ANT beschriftet, was für die positiven, negativen und Antennenenden steht. An die Antenne kann man im Allgemeinen ein kurzes 0,7 Meter langes Kabel anlöten, das ist ganz einfach!

Funktion:

Dieser Artikel macht den Ton um das Mikrofon herum in das FM-Radio und überträgt ihn, um einen Empfang und einen drahtlosen FM-Radiosender zu erreichen.

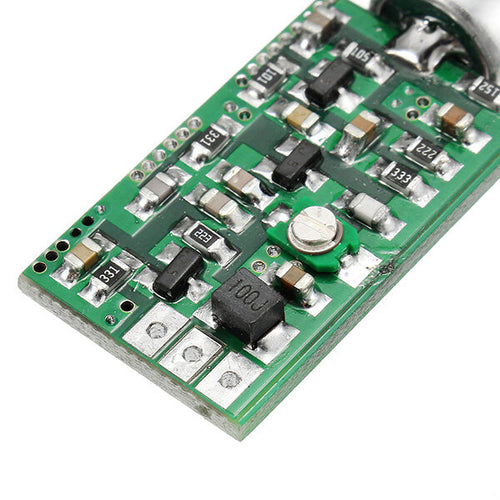

Die Startfrequenz ist einstellbar. Die grünen Komponenten der Hauptplatine sind einstellbare Kondensatoren. Durch Ändern der einstellbaren Kondensatoren kann die Startfrequenz geändert werden. Der einstellbare Bereich umfasst das GB-FM-Band von 88 bis 108 MHz. Sie können das Radio und das Telefon als Empfänger verwenden (bei einem Telefon mit Headset-Anschluss ist die Antennenempfindlichkeit schlecht, daher wird es nicht als Empfänger empfohlen). Es wird häufig für die Sprachübertragung, Audiomikrofone, die Schlafüberwachung älterer Menschen und Kinder usw. verwendet, um den Ton bei bestimmten Gelegenheiten aufzunehmen!

Paket beinhaltet:

1 x FM-Funkmikrofon-Tonabnehmer, kabelloser Audio-Sender
