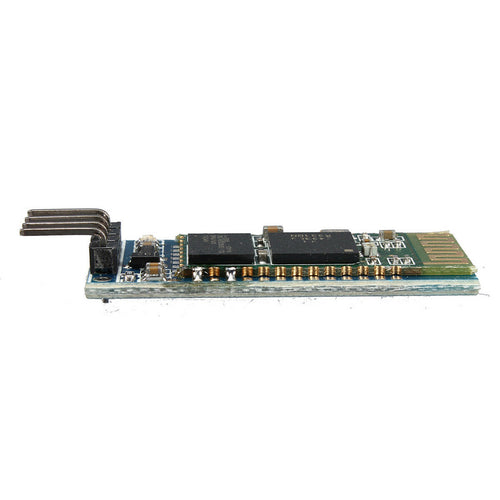

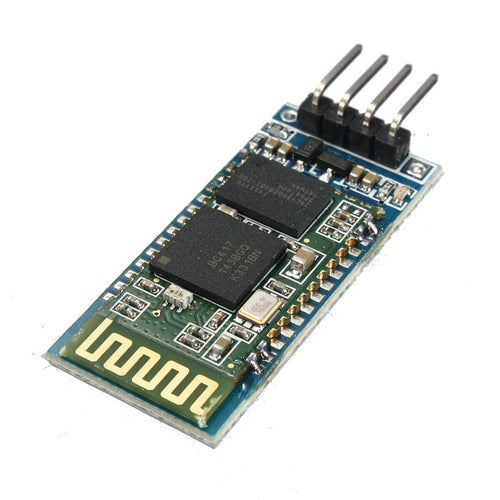

HC-06 Drahtloser Bluetooth-Transceiver RF Main Module Serial für Arduino - Produkte, die mit offiziellen Arduino-Boards funktionieren

Genaue Details:

Hinweis: Dieses Modul ist nicht für das iOS-System geeignet.

Beschreibung:

Das Kernmodul HC-06 Hauptmodule, führt die Schnittstelle umfasst VCC, GND, TXD, RXD, KEY Pin High Trigger zum Löschen der Pairing-Informationen re

LED zeigt den Status der Bluetooth-Verbindung an, langsames Blinken zeigt an, dass die Verbindung nicht gekoppelt ist, aber keine Slave-Verbindung besteht. Achten Sie immer darauf, dass die Maschine verbunden ist

Die LDO-Eingangsspannung liegt bei 3,6 ~ 6 V (ungepaarter Strom beträgt ca. 30 mA, gepaarter Strom 10 mA). Bei einer Eingangsspannung von über 7 V ist eine Rückstromvermeidung absolut ausgeschlossen!

Schnittstellenpegel 3,3 V, verschiedene Anschlüsse (51, AVR, PIC, ARM, MSP430 usw.) können direkt angeschlossen werden, auch die 5-V-MCU kann direkt angeschlossen werden, ohne MAX232 geht das nicht über MAX232!

Offen für eine effektive Entfernung von 10 Metern, über 10 Meter ist auch möglich, aber nicht davon die Qualität der Verbindung der Entfernung zu gewährleisten

Bei der späteren Verwendung des Vollduplex-Seriell-Paares müssen Sie nichts über das Bluetooth-Protokoll wissen, da es nur das Kommunikationsformat mit 8 Datenbits, 1 Stoppbit und ohne Parität unterstützt. Dies ist das am häufigsten verwendete Kommunikationsformat und unterstützt keine anderen Formate.

Unterstützt das Herstellen einer Bluetooth-Verbindung über AT-Befehle. Stellen Sie Baudrate und Passkey ein. Die eingestellten Parameter werden anschließend gespeichert. Die Bluetooth-Verbindung wird automatisch in den Pass-Through-Modus umgeschaltet.

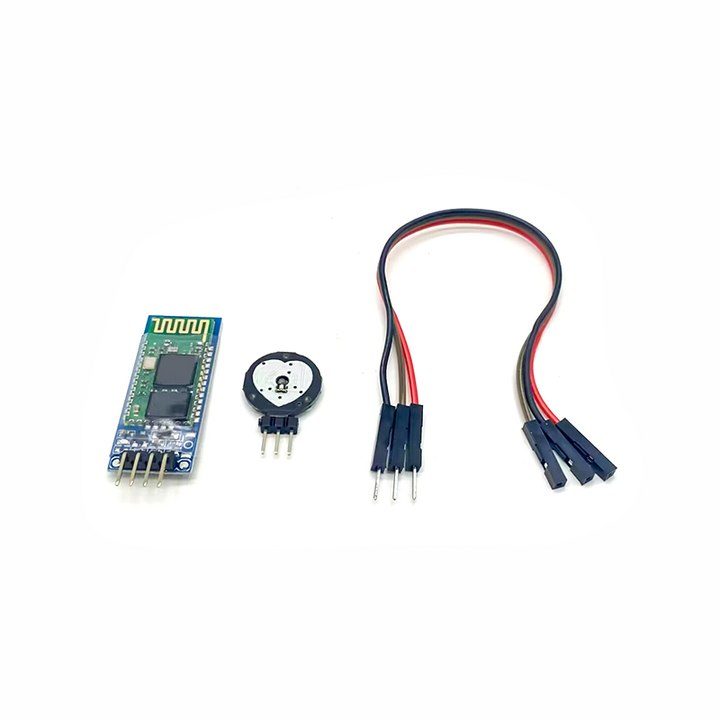

Drahtloser serieller Bluetooth-Anschluss mit kostenlosem Verlängerungskabel.

Mit transparentem Schrumpfschlauch, staubdicht und schön, und es gibt ein gewisses Maß an antistatischen Fähigkeiten.

Größe: 3,57 cm * 1,52 cm

Tipps:

TXD: Der Absender, normalerweise als sein Absender ausgedrückt, muss die normale Kommunikation mit einem anderen Gerät RXD verbunden sein.
RXD: Die Empfangsseite, im Allgemeinen ausgedrückt als das Empfangsende ihrer normalen Kommunikation mit einem anderen an TXD angeschlossenen Gerät.



1 x HC-06 drahtloser Bluetooth-Transceiver
