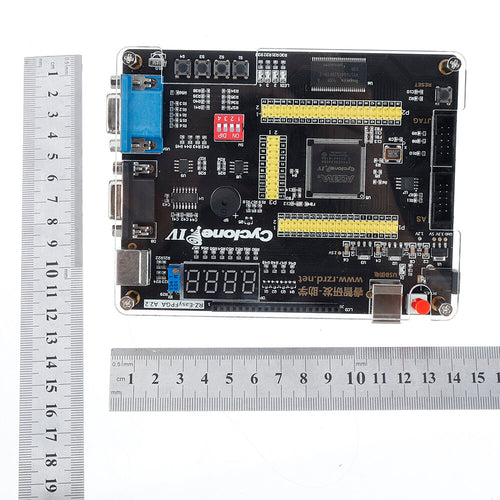

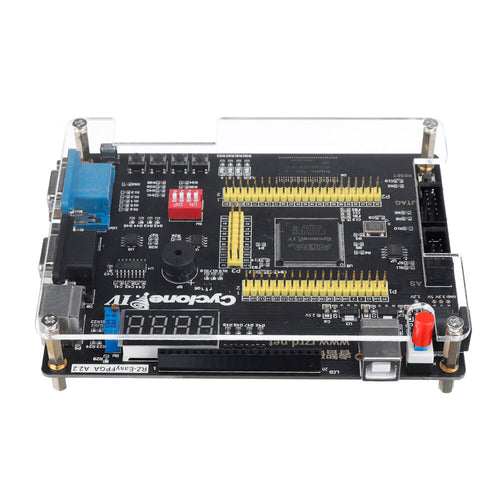

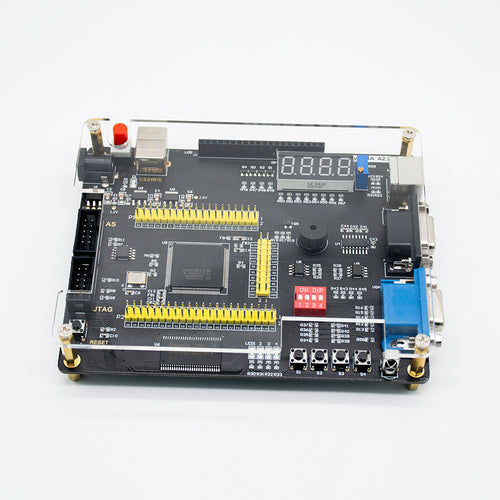

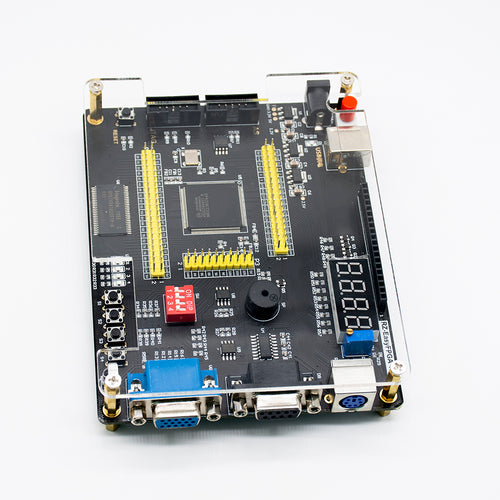

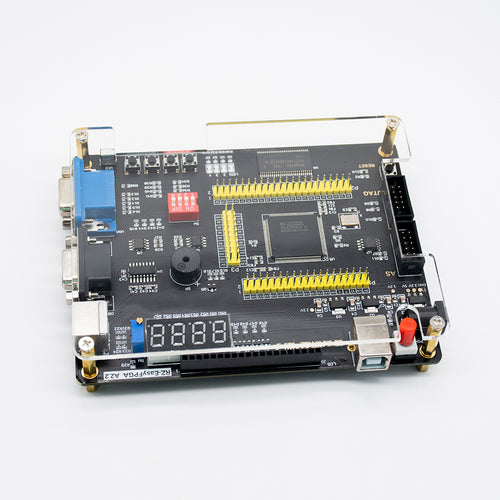

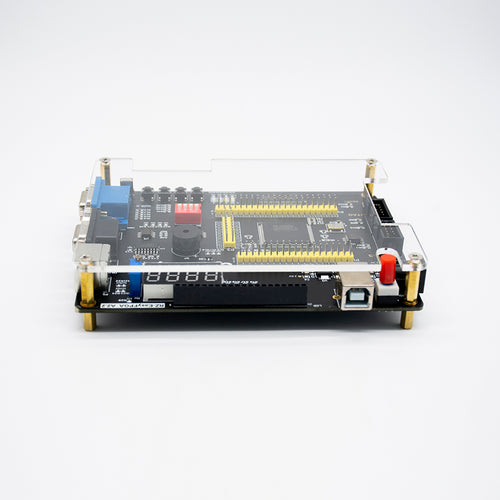

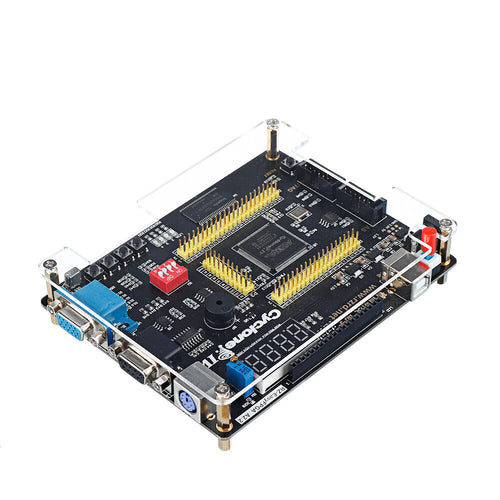

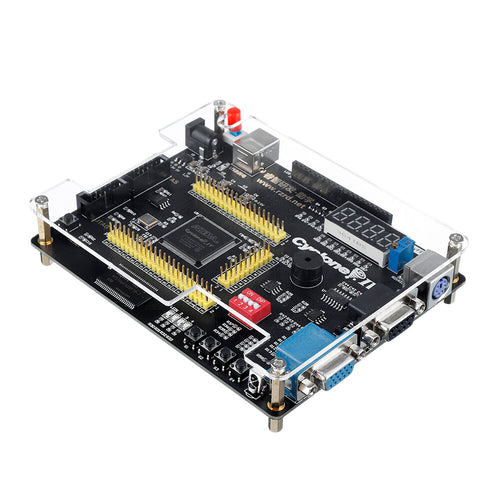

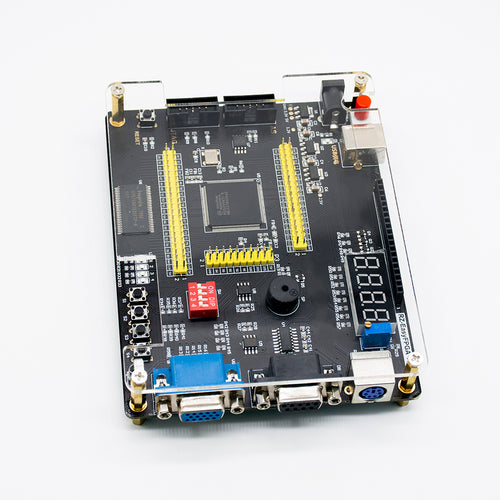

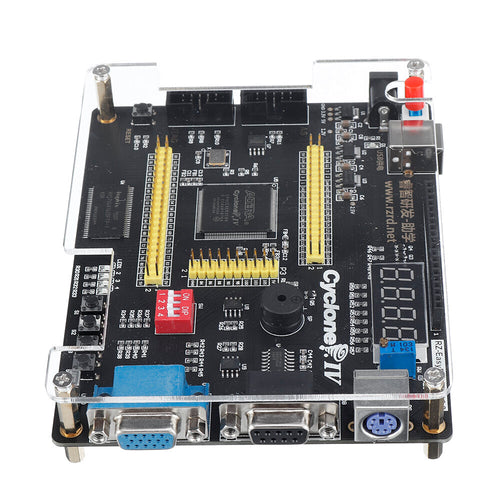

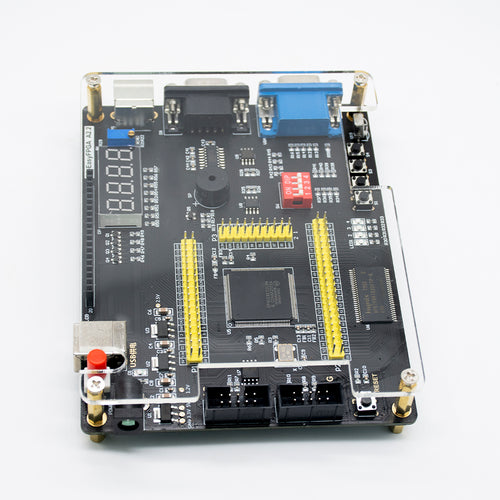

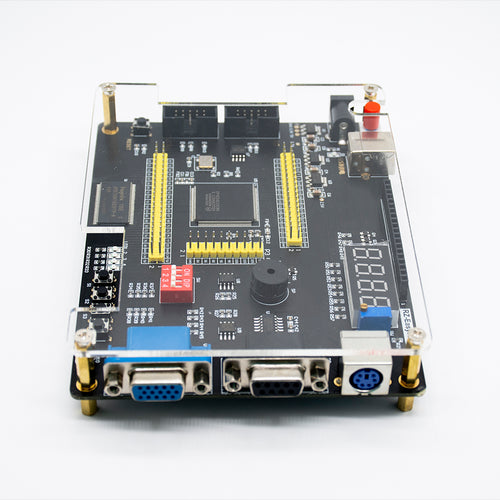

IV EP4CE6 FPGA Entwicklungsboard-Kit EP4CE NIOSII FPGA-Board und USB-Downloader Infrarot-Controller

$89.98
Zur Wunschliste hinzufügen
  • Problemlose Garantie
  • 30 Tage Geld-zurück-Garantie
  • Schneller, kostenloser Versand
  • Lebenslanger Kundensupport

amazon paymentsamerican expressapple paybitcoindankortdiners clubdiscoverdogecoindwollaforbrugsforeningeninteracgoogle payjcbklarnaklarna-pay-laterlitecoinmaestromasterpaypalshopify paysofortvisa
Eine Frage stellen
Artikelnummer: EB0041463
Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig
Kategorien: Modulplatine
Beschreibung
Produkteigenschaften:
1. der Hauptchip der neuen FPGA Cyclone IV-Serie EP4CE6E22C8N der Firma ALTERA
2. Integrierter serieller Konfigurationschip EPCS16N mit hoher Kapazität, unterstützt JTAG/AS-Zwei-Download-Modus
3. Onboard 64Mbit SDRAM, unterstützt SOPC, NIOSII Entwicklung
4. Onboard 50MHz aktiven Kristall, die Master-Clock-Systemstabilität
5. Verwendung des Spannungsreglerchips 1117-3,3 V, um eine Ausgangsspannung von 3,3 V bereitzustellen
6. Verwendung des Spannungsreglerchips 1117-1,2 V zur Bereitstellung der FPGA-Kernspannung
7. Verwendung des Spannungsreglerchips 1117-2,5 V zur Bereitstellung einer PLL-Spannungsausgabe
8. Durch die Verwendung einer großen Anzahl von Entkopplungskondensatoren wird das Entkopplungsdesign
9. 5-V-Gleichstrom-Stromversorgungsbuchse und USB-Schnittstellen-Stromversorgungsbuchse, zwei Arten von Stromversorgungsmodi
10. 1 Reset-Taste, kann auch als Benutzereingabetaste verwendet werden
11. 1 selbstsperrender Netzschalter
12. 1 LED-Betriebsanzeige
13. Von allen IO-Schnittstellen kann der universelle Abstand von 2,54 mm problemlos erweitert werden
14. Die JTAG-Download-Schnittstelle zum Herunterladen der Datei ist .SOF, die Geschwindigkeit ist schnell, die übliche Verwendung dieser Schnittstelle wird empfohlen
15. Die Download-Schnittstelle zum Herunterladen der Datei ist .POF, die Geschwindigkeit ist langsam. Sie müssen diese Schnittstelle während des Aushärtungsprozesses verwenden.
Peripherieschnittstelle:
1. 4 unabhängige Tasten
2. 4 LED-Dioden,
3. 4 digitale Röhre
4. 4 Wählschalter
5. 1 Summer
6. PS2-Schnittstelle
7. Serieller RS232-Anschluss
8. 1 x 20-poliger LCD-Sockel, unterstützt LCD1602, LCD12864, TFT LCD
9. Temperatursensor-Chip LM754A, für Thermometer-Experiment
10. Präzise einstellbarer Widerstand, einstellbare LCD-Hintergrundbeleuchtung
11. VGA-Schnittstelle für Anzeigeexperimente
12. I2C serieller EEPROMAT24C08, für IIC-Bus-Experiment
13. Infrarot-Empfangsmodul
Paket beinhaltet:

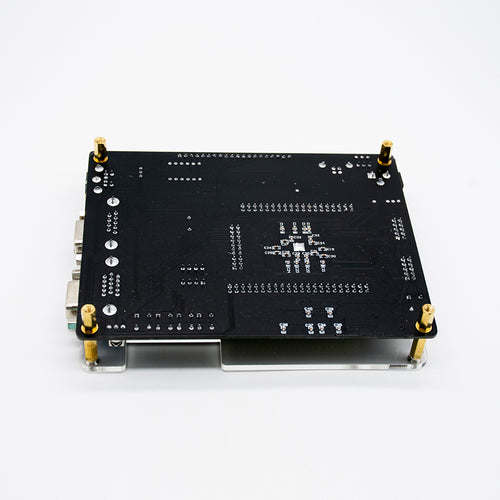

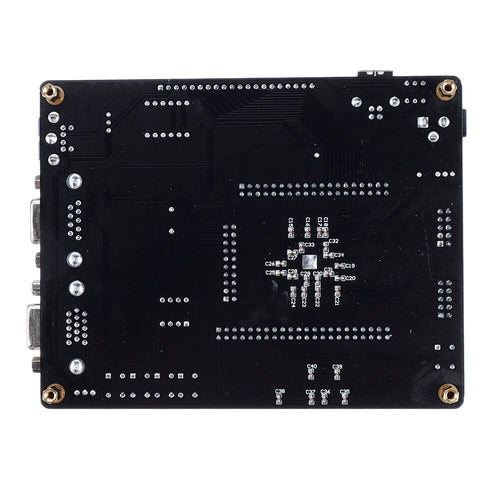

1 x Mainboard

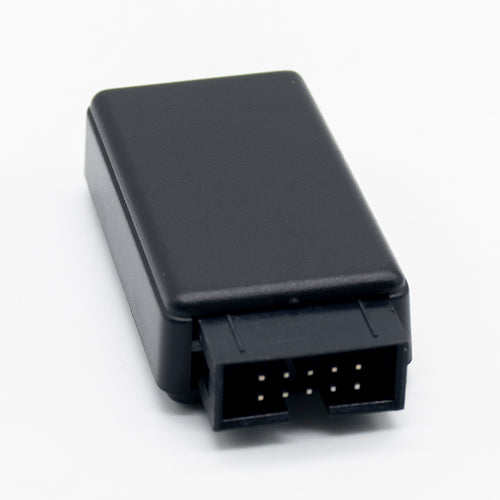

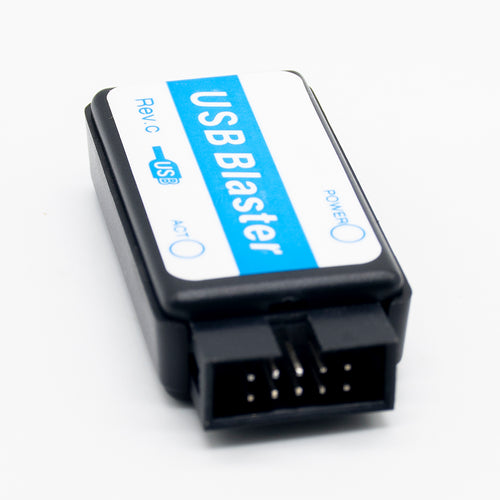

1 x USB-Downloader.
1 x Fernbedienung

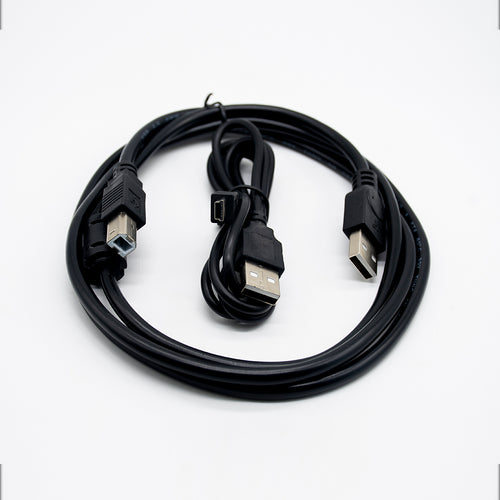

1 x USB-Kabel
