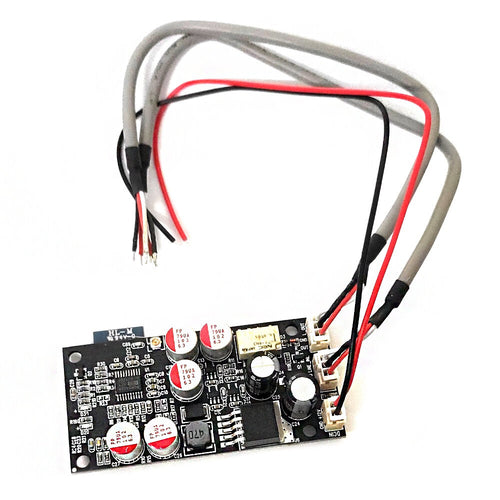

JC-303 Bluetooth 5.0-Empfangs-DAC-Decoder Audio-Bluetooth-Modul Audio-Decodierungsplatine

Überblick:

Dieses Modul eignet sich zum Nachrüsten von Audio-Geräten wie Verstärkern, Verstärkerplatinen DY, Verstärker-Vorverstärkern usw.

Wandeln Sie die herkömmliche kabelgebundene Übertragung in eine kabellose Bluetooth-Übertragung um. Das Modul verwendet Qualcom 5.0 High-Fidelity

Der Bluetooth-Chip und die hohe Version von Bluetooth 5.0 sorgen für eine hohe Datenübertragung, sodass die Audiodaten verlustfrei an den analogen Leistungsverstärker übertragen werden. Um drahtlose HF-Qualität zu erreichen. Das Modul unterstützt zerstörungsfreien Empfang mit 16 Bit/48 kHz und die Tonqualität erreicht CD-Niveau. Ist ein wirklich verlustfreies Bluetooth-Empfängermodul. Dieses Modul empfängt Bluetooth und der Decoderkern pcm5102a gibt standardmäßige unsymmetrische analoge Audiosignale aus. Das Audiosignal kann direkt zum analogen Leistungsverstärker vor oder nach der Stufe hinzugefügt werden, ohne dass ein DAC-Decoder hinzugefügt werden muss. Um die Modifikation von DY-Freunden zu erleichtern, verfügt das Modul über einen AUX-Eingang für externes lineares Audio. AUX und Bluetooth werden vom originalen hochpräzisen NEC-Relais umgeschaltet. Der AUX-Eingang wird ohne Chip-Verarbeitung direkt vom Relais umgeschaltet. Gewährleistet die verlustfreie Ausgabe von AUX-Audio an den Verstärker.

1. DC-Stromeingangsschnittstelle, GND ist der Minuspol der Stromversorgung, +12 ist der Pluspol der Stromversorgung. Breite Spannung: 6-36 V

2. AUX-Audioschnittstelle, LINE_INR rechter Kanaleingang, GND gemeinsame Masseleitung LINE_INL linker Kanaleingang

3. Audio-Ausgangsschnittstelle, ROUT rechter Kanalausgang, GND gemeinsame Masseleitung OUT linker Kanalausgang

4. Das von NEC importierte Audio-Umschaltrelais garantiert eine hochwertige Tonübertragung und lange Lebensdauer.

5. Bluetooth-Antennenschnallenschnittstelle zum Installieren einer externen 2,4-g-Antenne zur Verbesserung des Bluetooth-Signalempfangs, offen und ungehindert

6. Bis zu 20 Meter oder mehr, fügen Sie eine externe Antenne hinzu, um den Empfang durch Wände zu unterstützen. Wenn das Modul in einem Metallgehäuse installiert ist,

7. Installieren Sie eine externe Antenne (eine 2,4G-Antenne wie ein Router), um einen vollständigen Signalempfang zu gewährleisten. Außen aus Kunststoff

8. Es wird keine externe Antenne an der Gehäuseseite oder am Holzgehäuse benötigt.

9. Bluetooth-Funktionsanzeige 1

10. Bluetooth-Funktionsanzeige

Wenn der Bluetooth-Verstärker nach der Änderung beim Arbeiten ein leichtes Rauschen oder Störgeräusche aufweist, fügen Sie ein Netzteil mit niedriger Leistung über 6-36 V 50 mA hinzu und trennen Sie das Bluetooth-Modul, um das Rauschproblem zu lösen. Gemeinsame Stromversorgung mit Geräten ist anfällig für Störungen durch gemeinsame Masse und Grundrauschen

1 x Bluetooth 5.0-Empfangs-DAC-Decoder

Was macht der AUX-Eingang mit Relais?

Antwort: Dies soll dazu beitragen, das Problem zu lösen, das beim Hinzufügen einer Bluetooth-Empfängerkarte zu einem Verstärker oder Aktivlautsprecher mit nur einem Audioeingang entsteht.

Beispielsweise hat ein aktiver Computerlautsprecher nur eine Eingangsfunktion und Sie können keine externe Tonquelle wie eine Computer-Soundkarte oder einen CD-Player anschließen, wenn Sie eine Verbindung zu einer Bluetooth-Empfängerkarte herstellen. Der Audioeingang muss abgezogen werden, was sehr unpraktisch ist. Wenn Sie einen AUX-Eingang haben, können Sie die Bluetooth-AUX-Schnittstelle verwenden, um Computer-Soundkarten oder CD-Player und andere externe Tonquellen anzuschließen. Die Ausgangsschnittstelle der Bluetooth-Empfängerkarte ist mit dem Eingangsanschluss des aktiven Lautsprechers verbunden, sodass Sie das Kabel nicht abziehen müssen. AUX-Modus. Nach der Bluetooth-Verbindung wird automatisch der Bluetooth-Ausgang umgeschaltet, beim Trennen von Bluetooth wird automatisch auf die AUX-Schnittstelle umgeschaltet und die Stromversorgung erfolgt auch über die AUX-Direktverbindungsfunktion.
