L6470 Schrittmotortreiber, 3A Bipolare Schrittmotortreiberplatine für 8-45V Motormodul

- Unterstützt bis zu 128 Mikroschritte pro Vollschritt

- Unterstützt sowohl 3,3 V als auch 5 V E/A-Pegel

Übertemperaturerkennung

Überstromerkennung

Unterspannungserkennung

- PWM-Antriebsspannungsbegrenzung

- SPI-gesteuert

- Integrierter Oszillator und Geschwindigkeits-/Standortregister

- Stall-Erkennung

5-Bit-ADC

Im Lieferumfang enthalten:

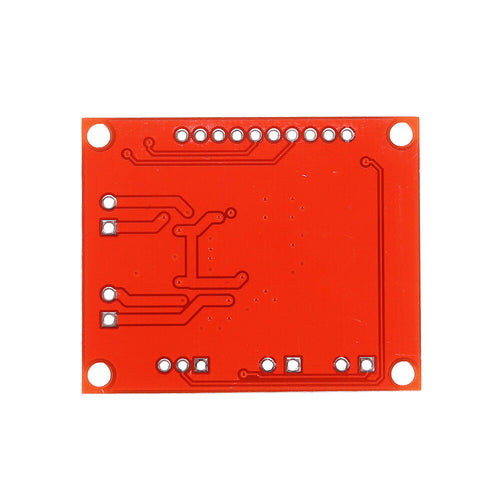

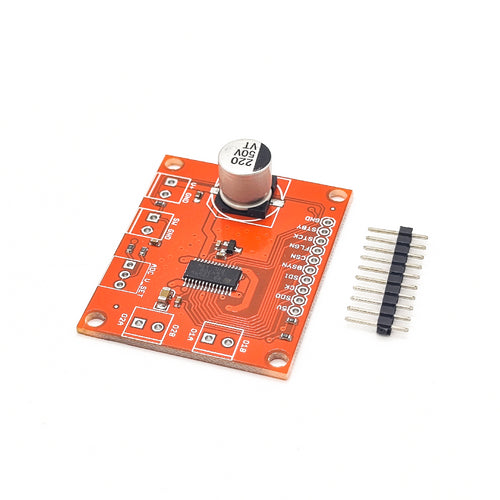

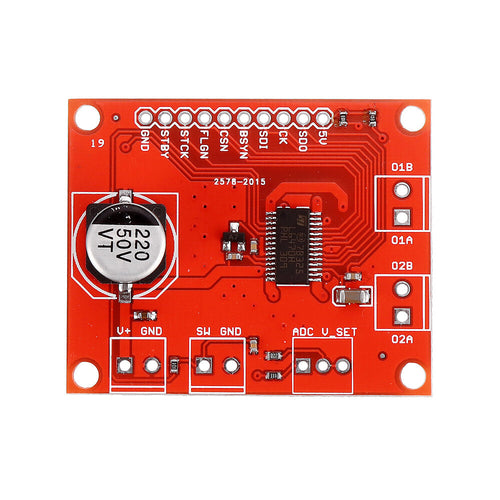

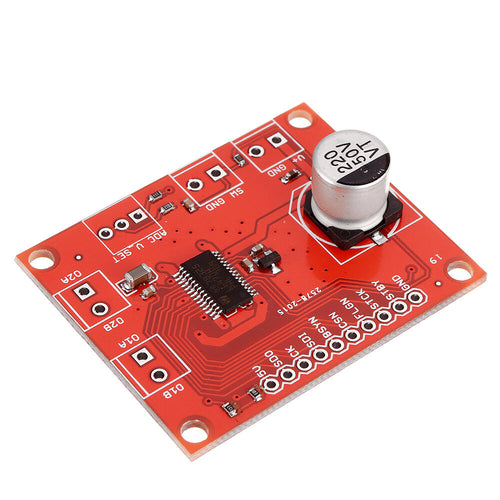

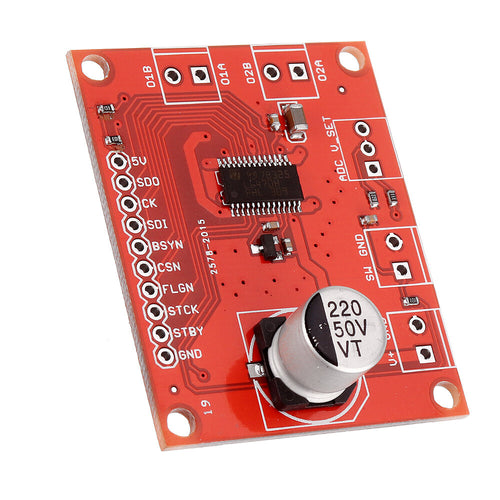

1 x L6470 Schrittmotortreiber 3A Bipolare Schrittmotortreiberplatine

Beschreibung:?

1. Der L6470 (auch bekannt als „dSPIN“) von STMicro ist ein bipolarer Schrittmotortreiber mit 3 A und 8–45 V. Er verfügt über integrierte Überstrom-, Unterspannungs-, Übertemperatur- und Blockiererkennung, einen 5-Bit-ADC und einen Schaltereingang, der entweder zur benutzerdefinierten Jog-Steuerung oder als Hard-Stop-Funktion verwendet werden kann. Als ob das noch nicht genug wäre, bietet er auch Mikroschrittunterstützung (bis zu 128 Mikroschritte pro Vollschritt) und PWM-Antriebsspannungsbegrenzung.

2. Anders als die meisten Schrittmotortreiber wird der dSPIN über eine SPI-Verbindung gesteuert. Er verfügt über einen integrierten 16-MHz-Oszillator, der es ihm ermöglicht, Bewegungsbefehle autonom auszuführen. Das bedeutet, dass Sie in Ihrem Code keine Schritte mehr zählen müssen! Er unterstützt auch benutzerdefinierte Beschleunigungs- und Verzögerungsprofile, um ruckartige Starts und Stopps zu verhindern. Integrierte Register verfolgen die aktuelle Geschwindigkeit und Position.

3. Der L6470-Schrittmotortreiber macht es einfach, den dSpin in Ihrem Projekt einzusetzen. Schließen Sie einfach Ihre Motoren und Ihren SPI-fähigen Mikrocontroller an und legen Sie los!
