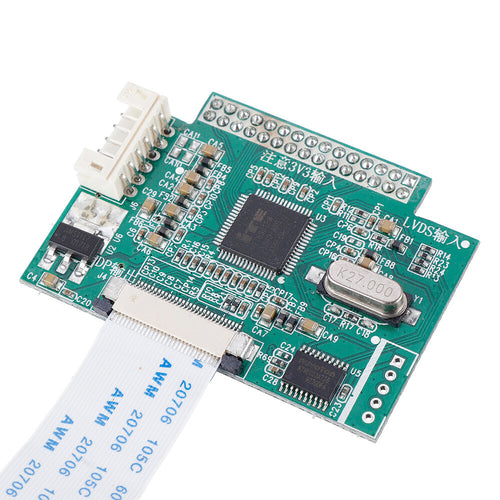

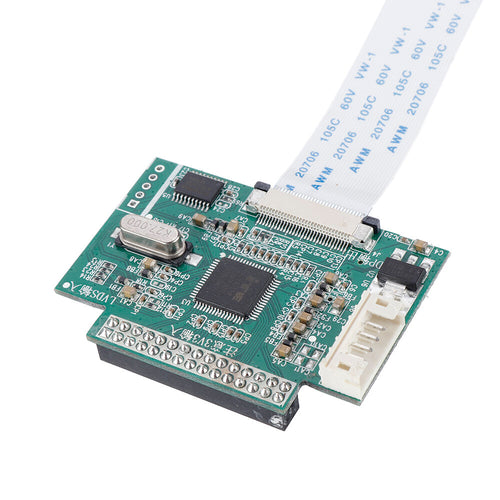

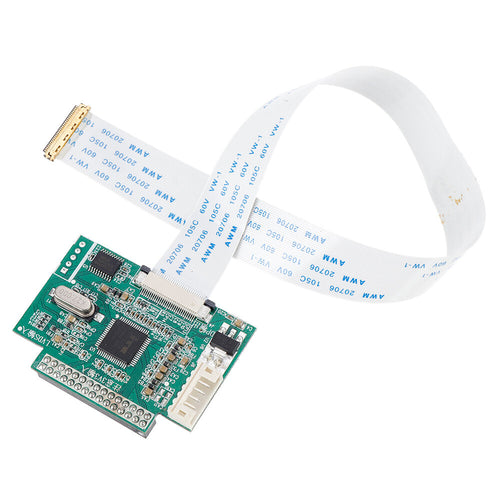

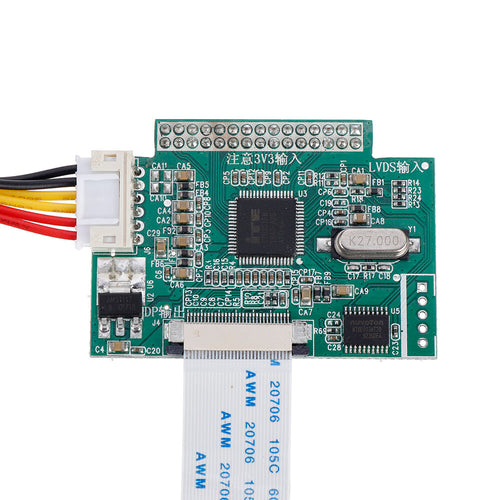

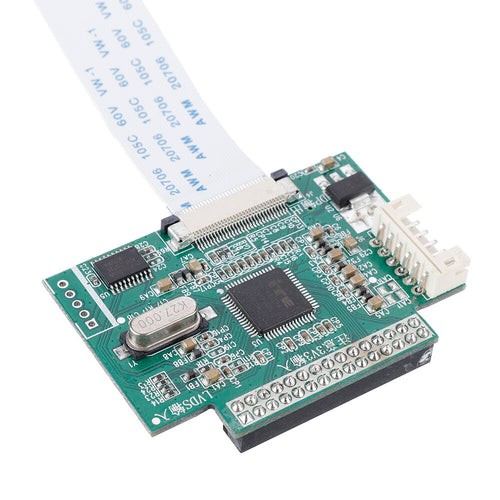

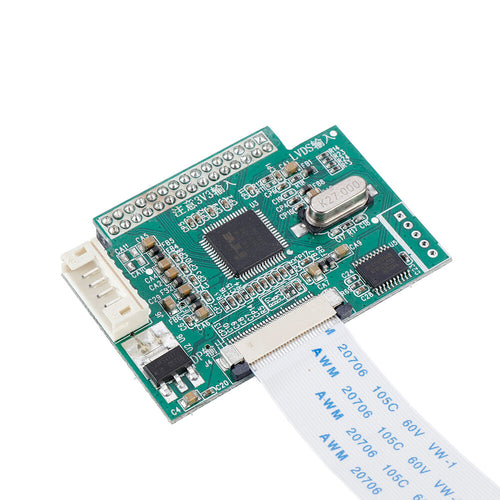

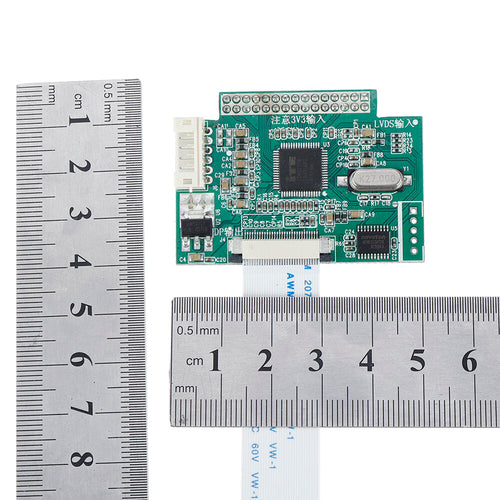

LVDS zu eDP Universelle Treiberplatine LVDS zu EDP Adapterplatine eDP LCD-Bildschirm Signaladapterplatine DP_N173HGE_V6.1
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
Besonderheit:
Unterstützt 1/2/4-Spur-EDP-1366*768/1920*1080
EDV-Signalausgang I-PEX 20455-30PIN
LVDS-Eingang: DuPont 30P 2.0 Pitch
Keine Pins kurzschließen, die Standardauflösung ist: 1920*1080, 1920*1200
Mit Kurzschluss des Widerstands R16 beträgt die Anzahl: 1366*768, 1280*800, 1440*900, 1680*1050, 1600*900

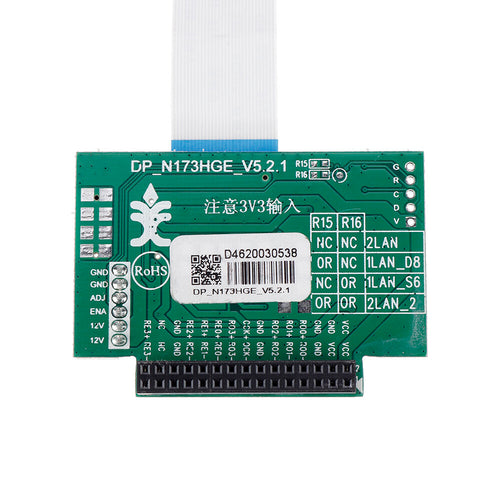

R15 Kurzschluss ist mit 1 Spur EDP LCD-Bildschirm verbunden
R16 Kurzschluss ist mit 4-spurigem EDP-LCD-Bildschirm verbunden
R15, R16 offener Stromkreis ist mit 2-spurigem EDP-LCD-Bildschirm verbunden
Genaue Details:
Dieser Artikel muss mit einer Treiberplatine wie T.SK105A.03 verwendet werden
Notiz:
Der Jumper auf der LVDS-Treiberplatine muss auf die 3,3-V-Position springen, um ein Durchbrennen der EDP-Adapterplatine zu vermeiden
Wenn die Hintergrundbeleuchtung nicht hell ist, können Sie den ADJ-ENA-Pin kurzschließen
Teilweise anwendbare EDP-Modelle (unvollständige Liste)
1. B116XAN02.0_1LANE
2. B113HAN03_0_HW-1A
3. B140RW01 V2
4. B140XTN02.4(0A)_1LANE
5. B140XW01_V4
6. B156HAN01.1(0A)_2LANE
7. B173RTN01.1LANE
8. CLAA133UA03_CW
9. HN133WU1-100
10. HV121WX5-121
11. LP156WF1-TPB1
12. LP156WF4-SPB1
13. LTN141AT05 10A
14. N116HSE-EA1
15. N116HSG-WJ1
16. N133HSE-EA1
17. N140B6 D11
18. VV13F009G10
...
Paket beinhaltet:
1 x Adapterplatine

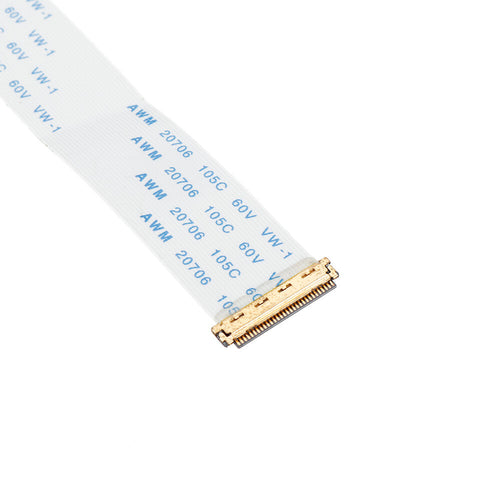

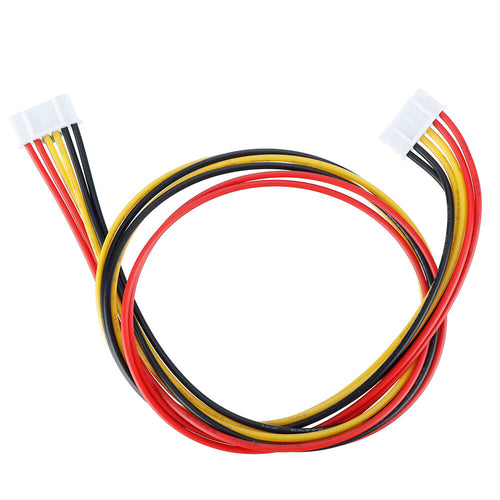

1 x Kabel
LVDS zu eDP Universelle Treiberplatine LVDS zu EDP Adapterplatine eDP LCD-Bildschirm Signaladapterplatine DP_N173HGE_V6.1
$15.99
