M160T 8DI + 8AI + 8DO + 1RS485 + 1Rj45 Modbus TCP Server Ethernet Remote IO Erweiterbares Modul Unterstützt Standard Modbus TCP

$145.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0041437

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

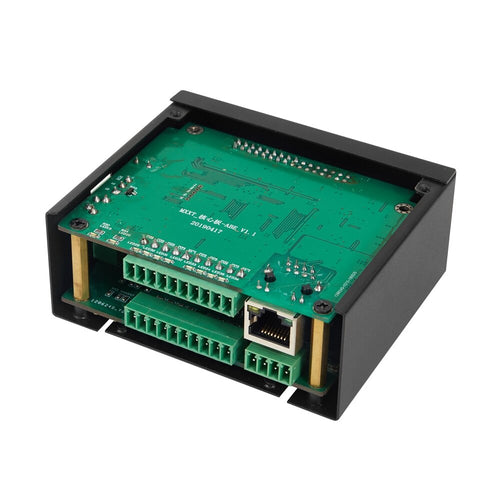

1. Eingebetteter 32-Bit-Hochleistungs-Mikroprozessor MCU, eingebauter Watchdog;

2. Stromversorgung 12~36 VDC mit Überspannungs- und Phasenumkehrschutz;

3. Eingebetteter Webserver für Konfiguration und Verwaltung;

4. Unterstützt Web-Echtzeitüberwachung und Web-Debugging;

5. DO1 unterstützt PWM-Ausgang;

6. Integriertes 10/100M adaptives Ethernet-Modul, unterstützt Modbus TCP-Protokoll;

7. 8 optisch isolierte Digitaleingänge, unterstützt max. 10 MHz Hochgeschwindigkeits-Impulszähler;

8. 8 Digitalausgänge oder Relaisausgänge, unterstützt Hochgeschwindigkeitsimpulsausgabe von 10 Hz bis 300 kHz;

9. 8 isolierte Analogeingänge, 12-Bit-Auflösung, unterstützt 0–20 mA, 4–20 mA, 0–5 VDC, 0–10 VDC;

10. Hohe Abtastfrequenz und spezielle Filterstrategie zur Gewährleistung der Zuverlässigkeit;

11. 1 RS485-Serieller Anschluss, unterstützt Modbus RTU/ASCII Master, kann E/A-Module erweitern;

12. Unterstützt die Registerzuordnungsfunktion und erweiterte E/A-Abfragestrategie;

13. Bietet 1 Kanal 12~36VDC Stromquellenausgang für externes Gerät, wodurch Verkabelungskosten gespart werden;

14. LED-Anweisungen zum Arbeitsstatus, mit Reset-Taste zum Zurücksetzen, einfache Installation und Inbetriebnahme vor Ort;

15. Mit Metallgehäuse, Schutzklasse IP30. Metallgehäuse und Systemsicherheitsisolierung, besonders geeignet für industrielle Anwendungen im Feld;

Unterlagen:

Handbuch: Klicken Sie hier, um es zu öffnen

Tool: Zum Öffnen hier klicken

Der Unterschied zwischen dem Trockenkontakt und dem Nasskontakt des Schaltereingangs:

Trockenkontakt:

Externe Trennung: Die entsprechenden internen Daten sind 0

Externe Schließung: Die entsprechenden internen Daten sind 1

Nasskontakt:

Logik 0: 0-3 VDC

Logik 1: 10–30 VDC

KING-PIGEONreg-M160T-8DI8AI8DO1RS4851Rj45-Modbus-TCP-Server-Ethernet-Remote-IO-Erweiterbares-Modul-Sup-1756633

Einführung:

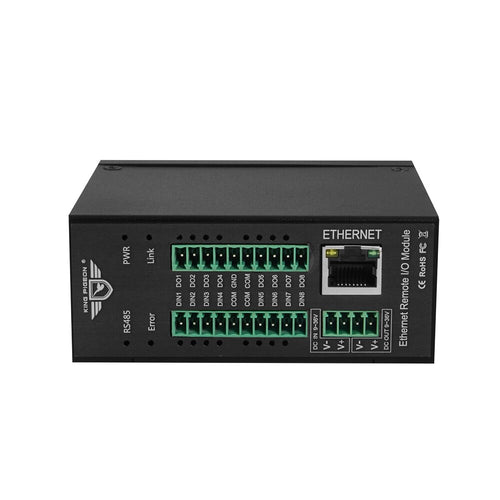

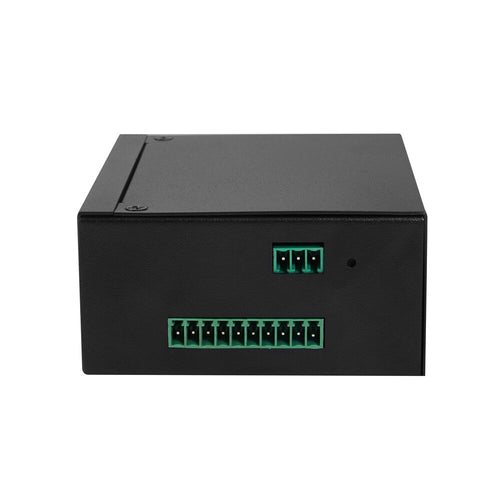

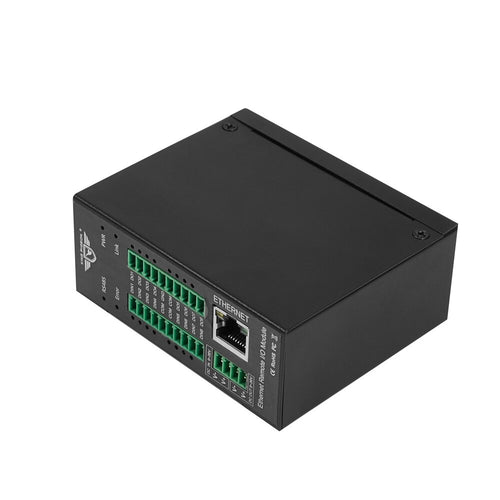

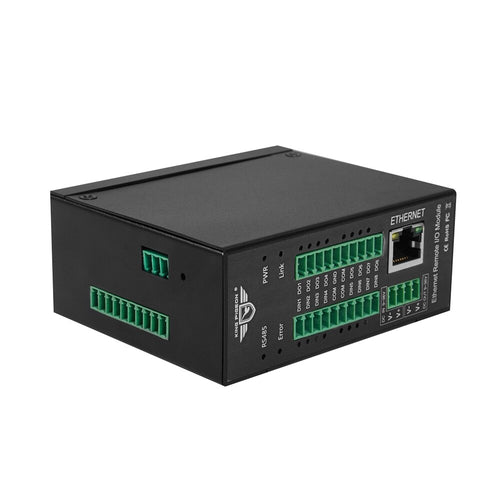

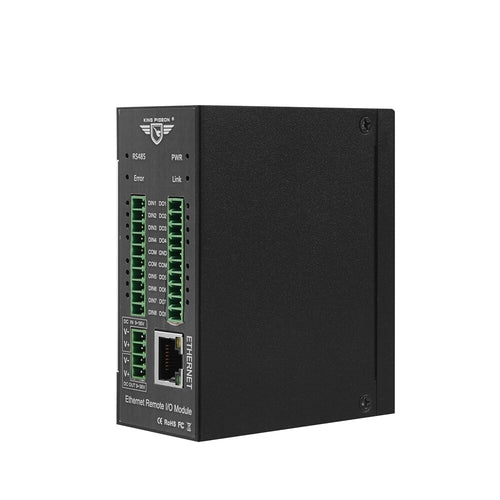

Das M160T Ethernet Remote I/O-Modul ist ein isoliertes, hochzuverlässiges, stabiles und hochpräzises Datenerfassungsmodul der Industrieklasse mit eingebettetem 32-Bit-Hochleistungsmikroprozessor MCU und integriertem 1 industriellen 10/100M-adaptiven Ethernet-Modul. Es bietet mehrere I/O, unterstützt Standard-Modbus TCP und kann in SCADA, OPC-Server und andere Automatisierungssysteme integriert werden. Es ist für den Einsatz in rauen industriellen Anwendungsumgebungen konzipiert und wird häufig in einer Vielzahl von industriellen Automatisierungs-, Sicherheitsüberwachungs-, automatischen Mess- und Steuerungssystemen eingesetzt.

Das M160T Ethernet Remote I/O-Modul bietet eine RS485-Schnittstelle. Über den RS485-Bus können Modbus RTU I/O-Geräte oder Modbus RTU-Messgeräte kaskadiert werden, z. B.: eine Vielzahl von digitalen Ein- oder Ausgängen, analoge Ein- oder Ausgänge, Kombination von IO-Modulen mit thermischem Widerstand, was Kosten spart. Gleichzeitig verfügt das Ethernet Remote I/O-Modul über eine Registerzuordnungsfunktion. Die kaskadierten Modbus RTU I/O-Daten werden automatisch im Zuordnungsspeicherbereich gesammelt. Die Modbus TCP-Client-Abfrage kann ohne Wartezeit eine schnelle Antwort erhalten, um die industriellen Zeitanforderungen zu erfüllen.

Das M160T Ethernet Remote I/O-Modul bietet 8 optisch isolierte digitale Eingänge, unterstützt max. 10 MHz Hochgeschwindigkeits-Impulszähler, 8 isolierte 12-Bit-Analogeingänge, unterstützt 0~5 V, 0~10 V, 4~20 mA, 0~20 mA Analogsignal, 8 digitale Ausgänge, unterstützt 10 Hz~300 kHz Hochgeschwindigkeits-Impulsausgang oder Relaisausgänge. Alle I/O mit hoher Abtastfrequenz und spezieller Filterstrategie, um Zuverlässigkeit zu gewährleisten

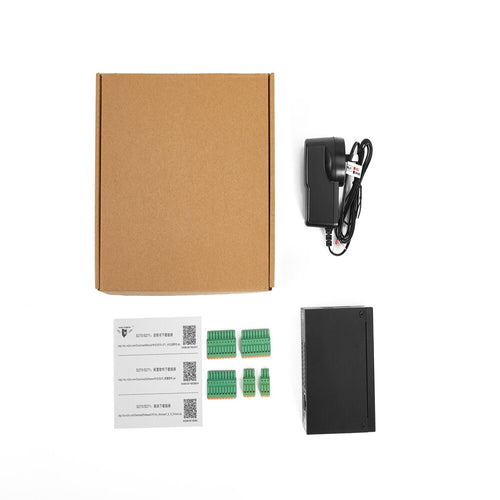

Paket beinhaltet:

1 x M160T Ethernet-Remote-E/A-Modul

Modell	Produkt ID	Beschreibungen	DC-Ausgang?	DC-Eingang	Typischer Stromverbrauch
M100T	trocken 1794593 nass 1794592	1 RJ45, 1 RS485, 2 DI, 2 AI, 2 DO	1 Gleichstrom	9-36 V DC	160 mA bei 12 V
M110T	trocken 1793462 nass 1796318	1 RJ45, 1 RS485, 4 DI, 4 DO	1 Gleichstrom	9-36 V DC	160 mA bei 12 V
M120T	trocken 1794644 nass 1792970	1 RJ45, 1 RS485 ?4 DI, 4 AI ?2AO(0-10V), 4 DO	1 Gleichstrom	24-36 V DC	90 mA bei 24 V
M130T	trocken 1794612 nass?1794616	1 RJ45, 1 RS485, 8 DI, 4 DO	1 Gleichstrom		150 mA bei 12 V
M140T	trocken?1793242 nass 1794640	1 RJ45, 1 RS485, 8 DI, 8 DO	1 Gleichstrom	9-36 V DC
M150T	trocken?1794573 nass?1794571	1 RJ45, 1 RS485, 8 DI, 4 AI, 4 DO	1 Gleichstrom	9-36 V DC
M160T	trocken 1794645 nass 1793466	1 RJ45, 1 RS485, 8 DI, 8 AI, 8 DO	1 Gleichstrom
M200T	1793408	1 RJ45, 1 RS485, 2AO (0-10 V)	1 Gleichstrom	24-36 V DC	90 mA bei 24 V
M210T	trocken 1792676 nass 1792676	1 RJ45, 1 RS485, 4 DI	1 Gleichstrom		160 mA bei 12 V
M220T	1793417	1 RJ45, 1 RS485, 4 DA	1 Gleichstrom
M230T	1792698	1 RJ45, 1 RS485, 4AI	1 Gleichstrom
M240T	PT100?1792727 PT1000?1792721	1 RJ45 , 1 RS485, 4 RTD, 2/3-Draht	1 Gleichstrom		100 mA bei 12 V
M310T	trocken 1792957 nass 1792755	1 RJ45, 1 RS485, 8 DI	1 Gleichstrom	9-36 V DC	150 mA bei 12 V
M320T	1793478	1 RJ45, 1 RS485, 8 DA	1 Gleichstrom	9-36 V DC
M330T	1793503	1 RJ45, 1 RS485, 8AI	1 Gleichstrom
M340T	?PT100?? 1793428 PT1000? 1793433	1 RJ45, 1 RS485, 8 RTD, 2/3-Draht	1 Gleichstrom		100 mA bei 12 V
M410T	nass?1793444 trocken?1793454	1 RJ45J, 1 RS485, 16 DI	1 Gleichstrom		160 mA bei 12 V
M420T	1792950	1 RJ45, 1 RS485, 16 DA	1 Gleichstrom		110 mA bei 12 V
