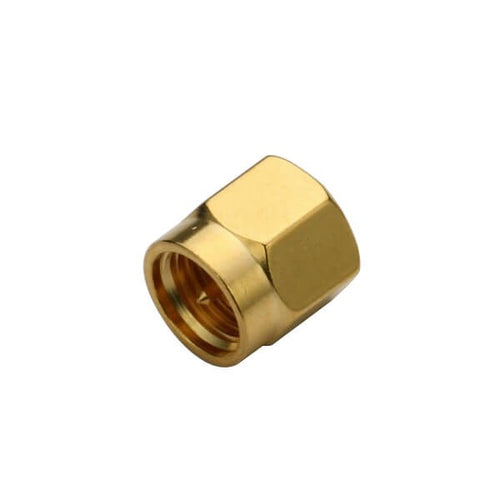

SMA-Kurzschlussstecker mit Vergoldung

Spezifikation:

• Stecker/männlich, „Gerade/180¡“, 50´Î, Kurzschlüsse;
• Hervorragende elektrische Leistung bis zu 18 GHz mit geringer Reflexion;
• Der Gewindekupplungsmechanismus gewährleistet geringe Verluste und hohe Sicherheit in kompakter Bauweise;
• Hohe Qualität mit 30 Tagen 100 % Geld-zurück-Garantie;
• Aus der OEM-Originalfabrik, gleiche Qualität zu einem viel besseren Preis.

Hauptanwendung von SMA-Steckverbindern:

• Luft- und Raumfahrt sowie Verteidigung: Tragbare Feldgeräte und -instrumente
• Technologie : Instrumentierung
• Nutzfahrzeug : Bluetooth und GPS
• Telekommunikation : Drahtlose Basisstationen, Mobilfunksysteme
• Daten/Kommunikation : WLAN, WiMAX
• Industrie : Aktive und passive Komponenten, Instrumentierung, M2M-Kommunikation, Fahrzeugortungssystem

Elektrische Eigenschaften

• Impedanz: 50 Ohm
• Frequenzbereich: 0 ~ 12,4 GHz
• VSWR:?Gerade Ausführung ãè 1,3max / R/A-Ausführung ãè 1,5max?
• Dielektrische Spannungsfestigkeit: 1000 V rms?min für RG142, RG405
  750 V eff min. für RG316, RG402
  500 V Effektivwert min. für RG178?
• Betriebsspannung: 500 V rms max. für RG142, RG405
  375 V eff max. für RG316, RG402?
  170 V eff max. für RG178
• Kontaktwiderstand Mitte: 6,0 m´Î (max. Milliohm)
• Äußerer Kontaktwiderstand ãè 2,0 m´Î ?(Milliohm max.)?
• Isolationswiderstand ›_ 5 x 103 m´Î (Min. Megaohm)

Mechanische Eigenschaften

• Kupplung: 1/4-36 Gewinde
• Kontaktretention: 15 in-lbs min.
• Drehmoment der Überwurfmutter: 30 in-lbs. min.
• Haltbarkeit (Paarung) ›_ 500 Zyklen (für Berylliumkupferkontakte)

Umwelteigenschaften

• Umwelteigenschaften: -40 °C bis +165 °C.
• Vibration: MIL-STD-202 Methode204
• Korrosionsbeständigkeit: MIL-STD-202 Methode 101

Material:
