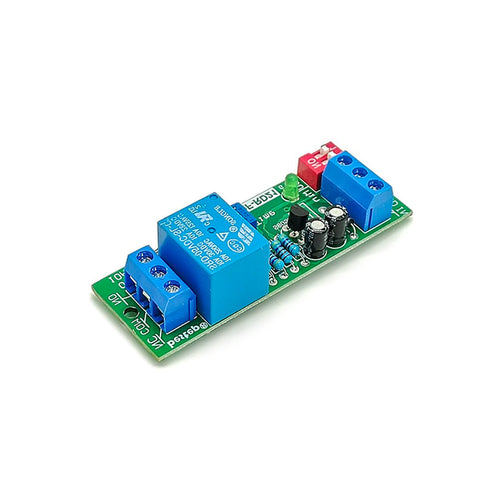

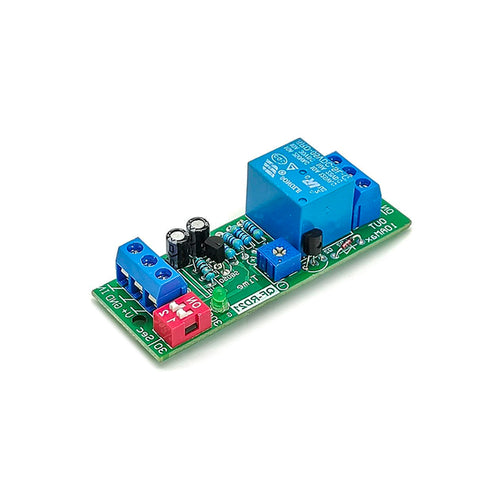

QF-RD21 5V Abschaltverzögerung Trennrelaismodul Zeitverzögerungsschaltermodul

$8.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0046859

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

Spezifikationen:

Spannung: 5 V DC (±1,5 V)

Stromverbrauch: <1,0W

Ausgang: Passiver Ausgang (d. h. Trockenkontakt), Relaissatz mit normalerweise offenem + normalerweise geschlossenem Ausgang. Maximal 10 A nicht überschreiten.

Zeitbereich: (4 Dateien, wählbar per Schalter)

Erster Gang: Bereich 0,2 Sekunden - 30 Sekunden, Genauigkeit: 0,1 Sekunden

Zweiter Gang: Bereich 0,2 Sekunden – 300 Sekunden (5 Minuten), Genauigkeit: 0,3 Sekunden

Dritter Gang: Bereich 0,2 Sekunden-30 Minuten, Genauigkeit: 1,8 Sekunden

Vier Gänge: Bereich 0,2 Sekunden – 300 Minuten (5 Stunden), Genauigkeit: 18 Sekunden

Eingang: Spannungssignal, über 1,5 V ist das effektive Signal, der Strom benötigt mindestens 0,1 mA.

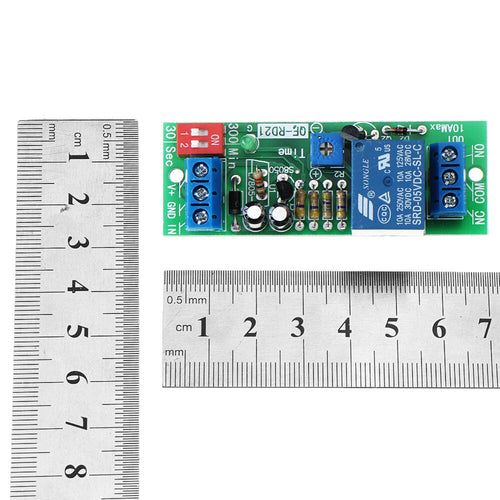

Abmessungen: Länge 70mm * Breite 25mm * Höhe 20mm

Schraubenloch: Achsabstand 64,5, Blende 3,0 mm

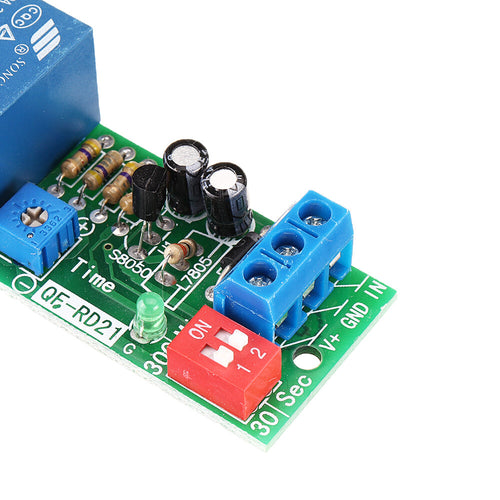

Verdrahtung:

V+ Modul DC-gespeist positiv

GND Die DC-Versorgung des Moduls ist gleichzeitig Bezugs-GND der Signalspannung.

IN-Signalspannungseingang, niedriger Pegel unter 1 V, hoher Pegel über 1,5 V, in der Mitte unsicher. Bis zu 30 V

Schließerkontakt des Schließerrelais

Dauerkontakt des Öffnerrelais

COM-Relaiskontakt gemeinsam

Anweisungen:

Zeitbereichseinstellung:

- Wenn der Wahlschalter auf Position 30 steht, bedeutet dies 0-30 einstellbar

- Wenn der Wahlschalter auf Position 300 gestellt wird, bedeutet dies, dass 0-300 einstellbar ist.

Anpassung des Zeitwertes:

- Der einstellbare Widerstand dreht sich gegen den Uhrzeigersinn in Richtung der Zahl, um die Zeit zu verkürzen, im Uhrzeigersinn in Richtung + erhöht die Zeit

Einstellung der Zeiteinheit:

- Wenn der Wahlschalter auf Position Sec gestellt ist, ist die Einheit: Sekunde

- Wenn der Wahlschalter auf die Position Min gestellt ist, ist die Einheit: Minute

Beispiel:

Eine Verzögerung von 50 Minuten beantragen:

1. Der Bereich wird an Position 300 platziert

2. Die Zeiteinheit wird auf die Position Min gestellt.

3. Stellen Sie den einstellbaren Widerstand auf Position 50 ein, stellen Sie ihn auf 300 ein, also ist 1/5 50.

Hinweis: Die Potentiometereinstellung kann auch schnell mit der Multimeter-Spannungsdatei angepasst werden. Beispielsweise beträgt der Bereich 30 und muss auf 12 eingestellt werden, dann kann die Spannung auf 2 eingestellt werden.

t=Ut/5*30=2,0V / 5,0V * 30 =12

Ut ist die vom Multimeter gemessene Spannung, 30 ist der vom Wahlschalter gewählte Bereich, der auch bis 300 eingestellt werden kann.

Anwendungen:

Kombiniert mit dem Wegschalter und dem Induktionsschalter:

1. Timeout schließt die Tür automatisch

2. Überwachung des Produktflusses in der Pipeline

3. Aktuelle Durchflussüberwachung wie z. B. Wasserdurchfluss

4. Andere Verwendungen

Lieferumfang:

1 x QF-RD21 5V Power-off Verzögerung Trennen Relais Modul Timer Verzögerung Schalter
