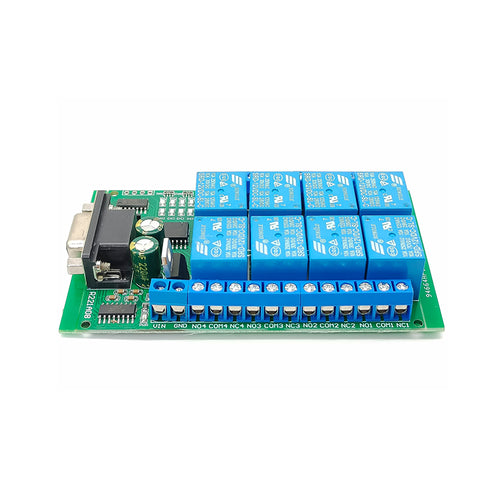

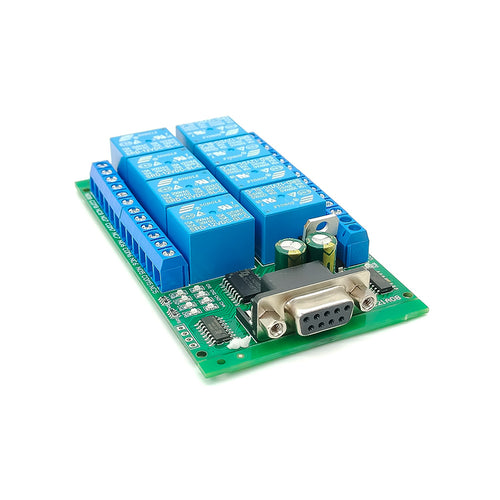

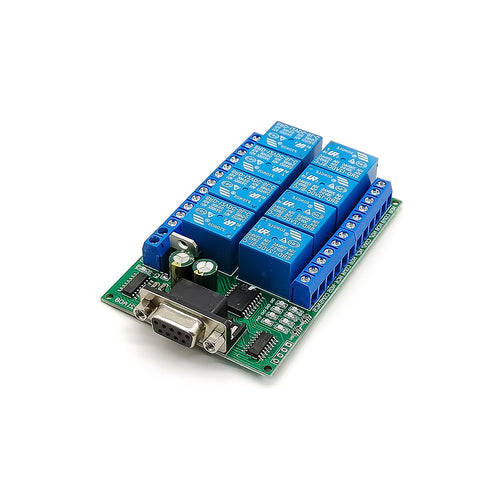

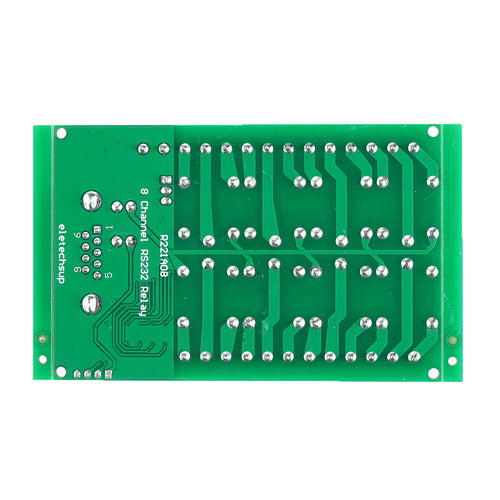

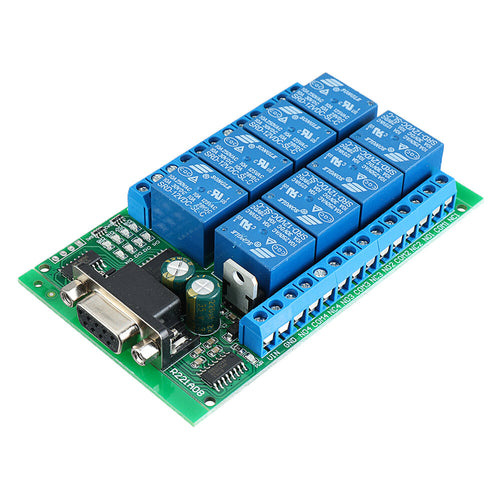

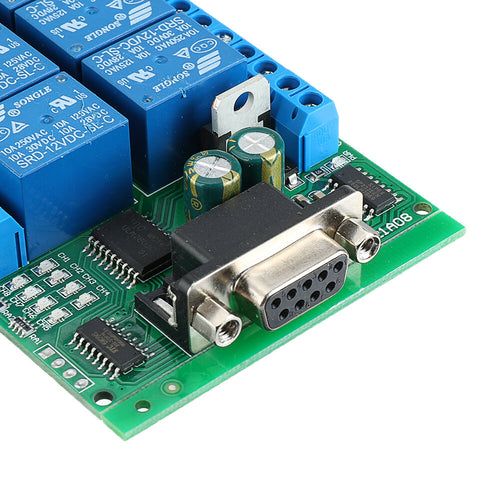

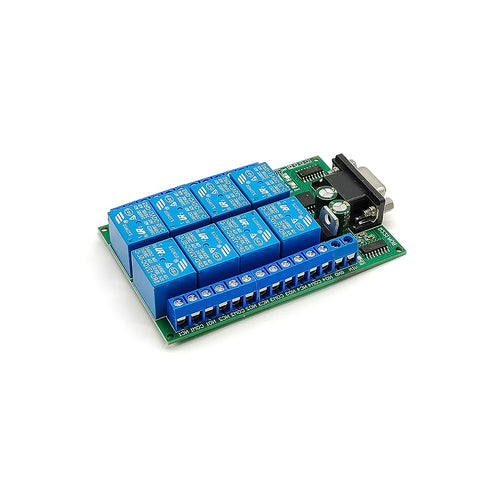

R221A08 8CH Serielles Relaismodul DB9 UART RS232 Fernbedienungsschalter 12V DC für Smart Home
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
>>>Handbuch: Klicken Sie hier, um es zu öffnen<<<
Beschreibung:
- Stromeingang: DC 12 V (8,5-13,5 V).
- Standby-Strom: (alle Relais geschlossen) 18 mA, 1 Relais offen 51 mA, 2 Relais offen 82 mA, 3 Relais offen 112 mA, 4 Relais offen 142 mA, 5 Relais offen 170 mA, 6 Relais offen 198 mA, 7 Relais offen 227 mA, 8 Relais offen 251 mA
- Serielle PC-Anschlüsse RS232-Steuerrelais;
- Betriebsanzeige: LED leuchtet;
- Ausgangsanzeige: Relaisausgang mit LED-Anzeigen, der Arbeitsstatus des Relais ist leicht zu erkennen;
- Kommunikationsprotokoll: UART-Protokollkommunikation, Baudrate 9600 kpbs, 8 Datenbits, ein Stoppbit, keine Parität. Jeder Datenrahmen enthält acht Bytes. Zweiwege-Datenübertragung.
- Baudrate 9600 kbps, 8 Datenbits, ein Stoppbit, keine Parität. Jeder Datenrahmen enthält acht Bytes.

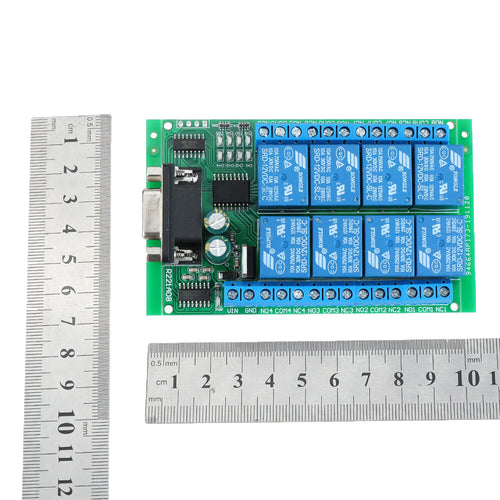

- Größe: 94 x 62 x 19 mm
Steuerbefehle:
1. Status lesen (Lesen des Zustands des Relais (ein/aus))
Kanal 1 55 56 00 00 00 01 00 AC
Kanal 2 55 56 00 00 00 02 00 n. Chr.
Kanal 3 55 56 00 00 00 03 00 AE
Kanal 4 55 56 00 00 00 04 00 AF
Kanal 5 55 56 00 00 00 05 00 B0
Kanal 6 55 56 00 00 00 06 00 B1
Kanal 7 55 56 00 00 00 07 00 B2
Kanal 8 55 56 00 00 00 08 00 B3
2. Relais öffnen (diesen Befehl eingeben, Relais öffnen, COM mit NO verbinden)
Kanal 1 55 56 00 00 00 01 01 n. Chr.
Kanal 2 55 56 00 00 00 02 01 AE
Kanal 3 55 56 00 00 00 03 01 AF
Kanal 4 55 56 00 00 00 04 01 B0
Kanal 5 55 56 00 00 00 05 01 B1
Kanal 6 55 56 00 00 00 06 01 B2
Kanal 7 55 56 00 00 00 07 01 B3
Kanal 8 55 56 00 00 00 08 01 B4
3. Relais schließen (geben Sie diesen Befehl ein: Relais schließen, COM trennen NO und COM mit NC verbinden)
Kanal 1 55 56 00 00 00 01 02 AE
Kanal 2 55 56 00 00 00 02 02 AF
Kanal 3 55 56 00 00 00 03 02 B0
Kanal 4 55 56 00 00 00 04 02 B1
Kanal 5 55 56 00 00 00 05 02 B2
Kanal 6 55 56 00 00 00 06 02 B3
Kanal 7 55 56 00 00 00 07 02 B4
Kanal 8 55 56 00 00 00 08 02 B5
4. Relais umschalten (Relaisstatusumkehr, wenn COM mit NO verbunden ist, trennen diese Befehle COM mit NO und kehren COM mit NC um und umgekehrt)
Kanal 1 55 56 00 00 00 01 03 AF
Kanal 2 55 56 00 00 00 02 03 B0
Kanal 3 55 56 00 00 00 03 03 B1
Kanal 4 55 56 00 00 00 04 03 B2
Kanal 5 55 56 00 00 00 05 03 B3
Kanal 6 55 56 00 00 00 06 03 B4
Kanal 7 55 56 00 00 00 07 03 B5
Kanal 8 55 56 00 00 00 08 03 B6
5. Relais kurzzeitig (Relais COM mit NO verbinden, nach 200 MS trennen)
Kanal 1 55 56 00 00 00 01 04 B0
Kanal 2 55 56 00 00 00 02 04 B1
Kanal 3 <
