RD21F Verzögerungsrelaismodul Stromversorgung für Verzögerung Aus Lüftermodul AC 100 V-220 V Zeit 0,2 S-300 min Einstellbare Verzögerung

$9.99

Problemlose Garantie
30 Tage Geld-zurück-Garantie
Schneller, kostenloser Versand
Lebenslanger Kundensupport

Artikelnummer: EB0047870

Verfügbarkeit: Auf Lager Vorbestellen Produkt nicht vorrätig

Kategorien: Modulplatine

Beschreibung

Spezifikationen:

Spannung: 100 V – 220 V AC

Stromverbrauch: <1,0 W (Standby, kein Stromverbrauch)

Ausgang: Die Ausgangsspannung entspricht der Eingangsspannung und die maximale Stromversorgungskapazität beträgt 10 A.

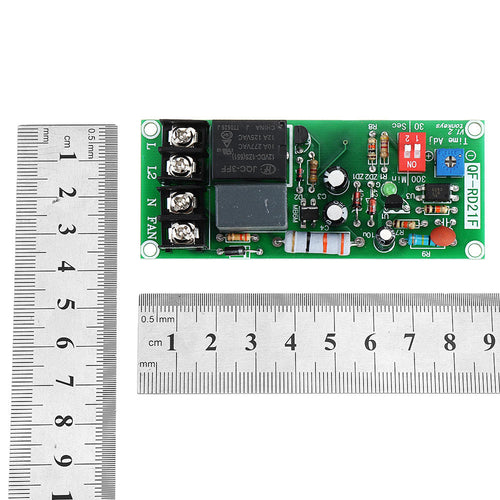

Größe: 88 * 36 * 22mm

Schraubenloch: Achsabstand 83 mm * 31 mm, Blende 3,2 mm

Zeitbereich: (4 Dateien, wählbar per Schalter)

Erster Gang: Bereich 0,2 Sekunden - 30 Sekunden, Genauigkeit: 0,1 Sekunden

Zweiter Gang: Bereich 0,2 Sekunden – 300 Sekunden (5 Minuten), Genauigkeit: 0,3 Sekunden

Dritter Gang: Bereich 0,2 Sekunden-30 Minuten, Genauigkeit: 1,8 Sekunden

Vier Gänge: Bereich 0,2 Sekunden – 300 Minuten (5 Stunden), Genauigkeit: 18 Sekunden

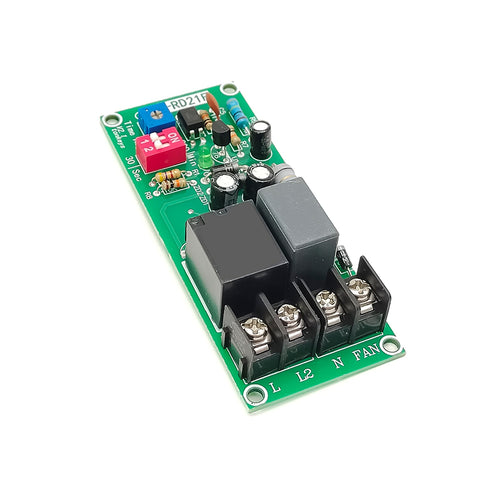

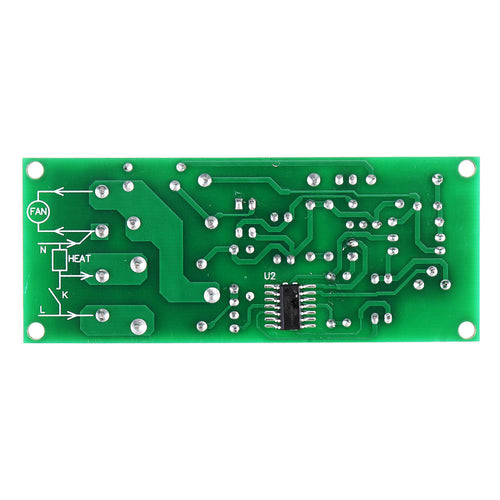

Klemmenblock:

L: Firewire-Zugang

L2: Stromführende Leitung ausgangsseitig vom Heizkörper abgeführt

N: Nulllinie (öffentlich)

FAN: Lüfterausgang, stromführendes Kabel

Anweisungen:

Hinweis: Die Starttaste muss dem Laststrom für kurze Zeit (ca. 0,3 Sekunden) standhalten können. Dies bedeutet, dass die Starttaste bei der Steuerung eines Lüfters mit 5 A Strom für kurze Zeit 5 A und mehr aushalten muss.

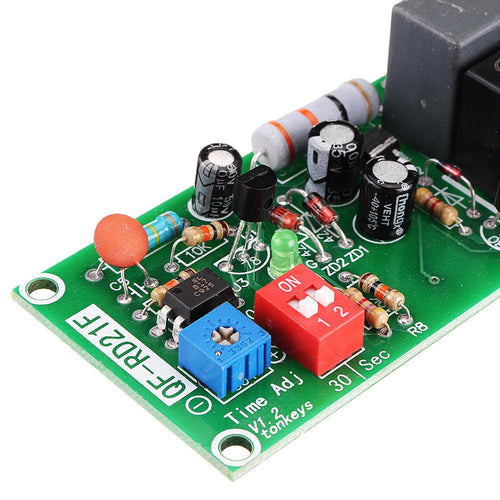

Zeitbereichseinstellung:

Wenn der Wahlschalter auf Position 30 steht, bedeutet das 0-30 einstellbar

Wenn der Wahlschalter auf Position 300 gestellt wird, bedeutet dies, dass 0-300 einstellbar ist.

Anpassung des Zeitwertes:

Der einstellbare Widerstand dreht sich gegen den Uhrzeigersinn in Richtung der Zahl, um die Zeit zu verkürzen, und im Uhrzeigersinn in Richtung +, um die Zeit zu verlängern.

Einstellung der Zeiteinheit:

Wenn der Wahlschalter auf Position Sec gestellt ist, ist die Einheit: Sekunde

Wenn der Wahlschalter auf die Position Min gestellt ist, ist die Einheit: Minute

Beispiel:

Eine Verzögerung von 50 Minuten beantragen:

1. Der Bereich wird an Position 300 platziert

2. Die Zeiteinheit wird auf die Position Min gestellt.

3. Stellen Sie den einstellbaren Widerstand auf Position 50 ein, stellen Sie ihn auf 300 ein, also ist 1/5 50.

Hinweis: Die Potentiometereinstellung kann auch schnell mit der Multimeter-Spannungsdatei angepasst werden. Beispielsweise beträgt der Bereich 30 und muss auf 12 eingestellt werden, dann kann die Spannung auf 2 eingestellt werden.

t=Ut/5*30=2,0V / 5,0V * 30 =12

Ut ist die vom Multimeter gemessene Spannung, 30 ist der vom Wahlschalter gewählte Bereich, der auch bis 300 eingestellt werden kann.

Lieferumfang:

1 x RD21F Verzögerungsrelaismodul Stromversorgung für Verzögerungs-Aus-Lüftermodul
