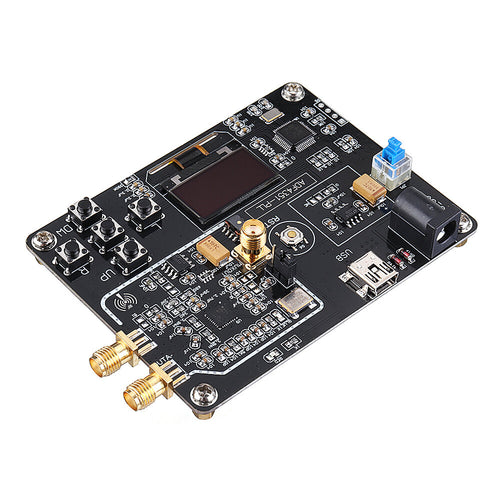

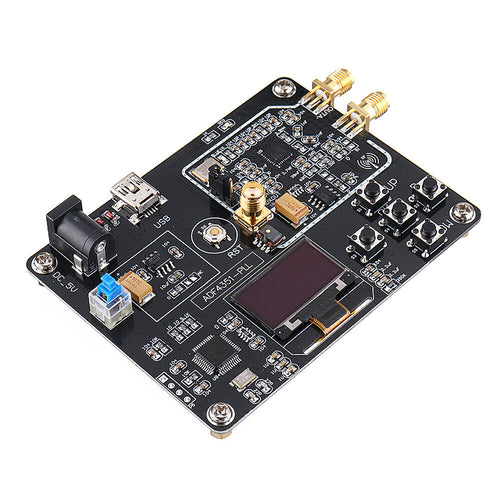

Signalgeneratormodul 35M-4,4 GHz HF-Signalquelle Frequenzsynthesizer ADF4351 Entwicklungsplatine
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Beschreibung
Highlights:
- Spannung: 5 V (USB)
Genaue Details:
Hinweis: Die integrierte Signalquelle des Produkts kann normal funktionieren, es ist keine externe Signalquelle erforderlich. Wenn Sie eine externe Signalquelle benötigen, können Sie den Quellcode selbst ändern.

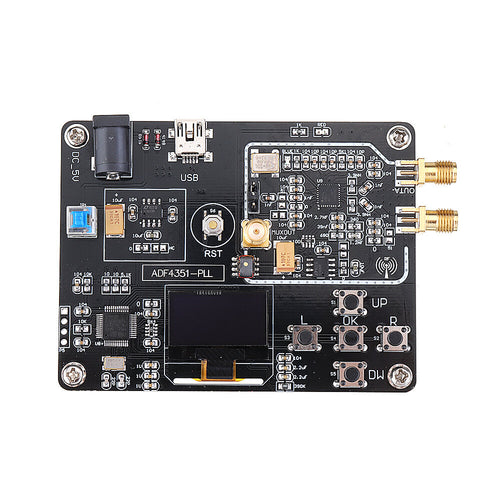

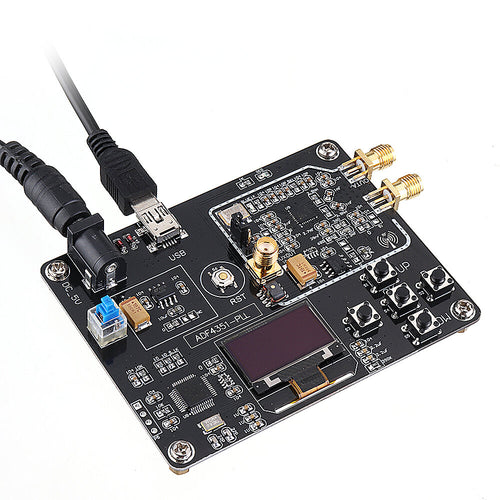

Highlights:

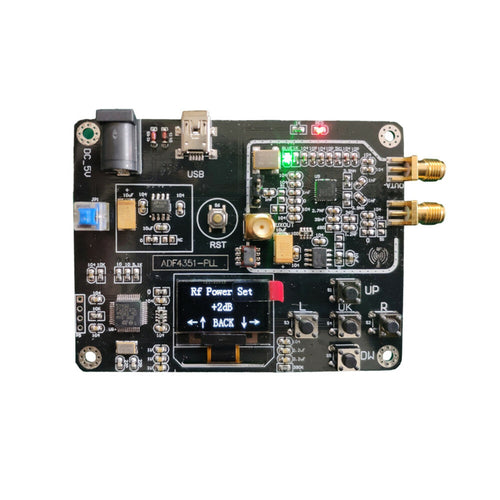

Mit OLED-Display
USB- und serieller Anschluss des Hostcomputers
Integrierte Tastenbedienung
Weitbereichsspannungsversorgung
Gute Mensch-Maschine-Schnittstelle Zahlreiche Verbesserungen beim Phasenrauschen, Phasenstörfilter und Schleifenfilter
Umfangreiche Verbesserungen beim Netzfilter und der Erdungsverarbeitung
Das Modul kann eine Frequenzausgabe von 35 MHz bis 4,4 GHz, Punktfrequenz, Sweep, Frequenzsprung und andere grundlegende Funktionen erreichen.
Parameter:
Abmessungen: 88 mm * 67 mm
Stromversorgung: 5 V – 15 V (DC 5,1 mm); 5 V (USB)
Bandbreite: ADF4351: 35 MHz – 4,4 GHz; ADF4350: 137 MHz – 4,4 GHz
Modulschritt: 100 KHz (min)
Frequenzfehler: ± 1 KHz
Ausgabe: OUTA OUTB zweiseitig
Modulphasenrauschen: besser als -100 dBc bei 10 kHz (Rauschen ist bei unterschiedlicher Bandphase unterschiedlich)
Modulausgangsleistung: 7 dBm (MAX)
Modulschnittstelle: Der externe Kommunikationsanschluss des STM32 USB kann auf USB oder analogen seriellen Anschluss konfiguriert werden (Standard)
Modulprogramm-Download-Modus: SW-Modul, Dreileitersystem (GND SWCLK SWDIO)

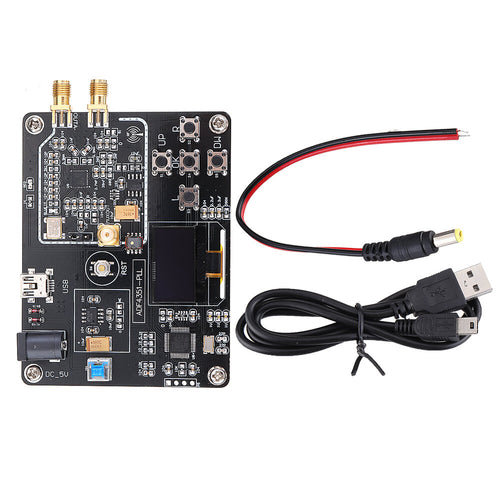

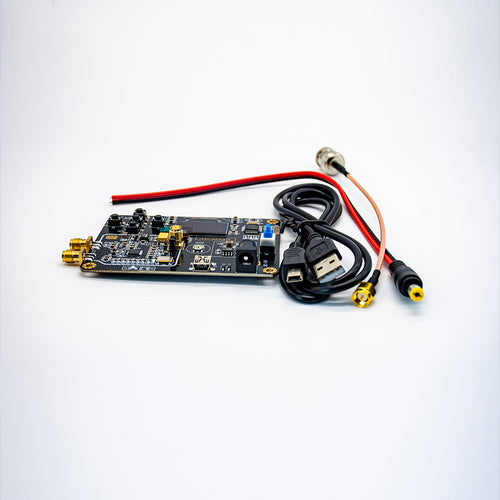

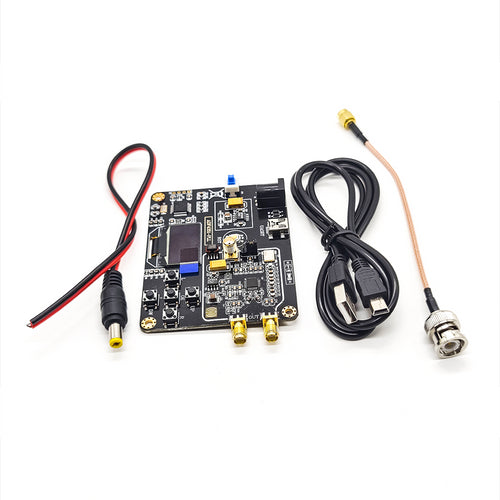

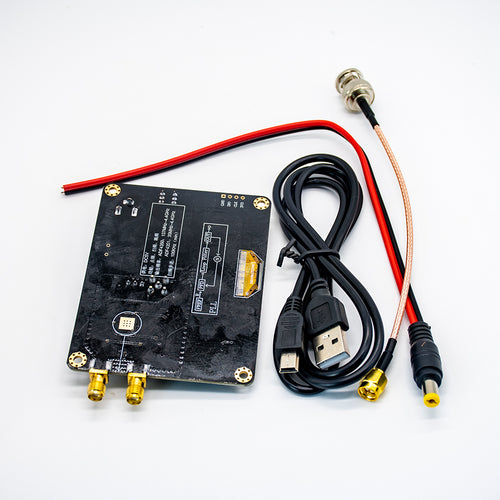

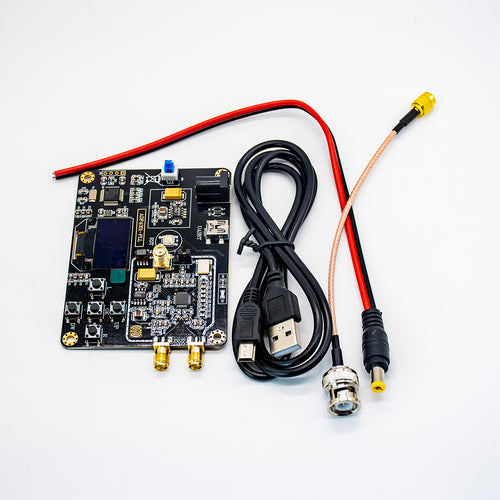

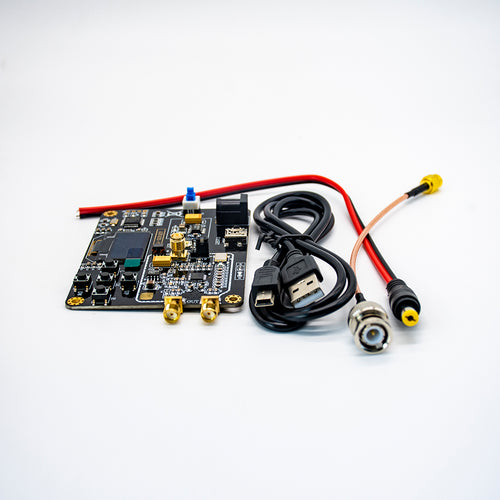

Die Verpackung umfasst:
1 x Modul
1 x USB-Mini-Leitung
1 x BNC-Stecker auf SMA-Stecker Hochfrequenzkabel
Hinweis: Die integrierte Signalquelle des Produkts kann normal funktionieren, es ist keine externe Signalquelle erforderlich. Wenn Sie eine externe Signalquelle benötigen, können Sie den Quellcode selbst ändern. >>>Quellcode: Klicken Sie hier, um ihn zu öffnen<<<
