SIM7000G NB-IoT HAT NB-IoT/eMTC/EDGE/GPRS/GNSS HAT Entwicklung Board für Europa Afrika Australien Südostasien Für STM32
- Problemlose Garantie
- 30 Tage Geld-zurück-Garantie
- Schneller, kostenloser Versand
- Lebenslanger Kundensupport
Produkteigenschaften
Raspberry Pi-Konnektivität, kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
Unterstützt TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail usw.
Unterstützt GNSS-Positionierung (GPS, GLONASS, BeiDou und Galileo)
Integrierte USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.
UART-Steuerpins zur Verbindung mit Hostboards wie ARDUIN0/STM32
Onboard-Spannungswandler, standardmäßig 3,3 V, ermöglicht Umschaltung auf 5 V über 0 Ω Widerstand

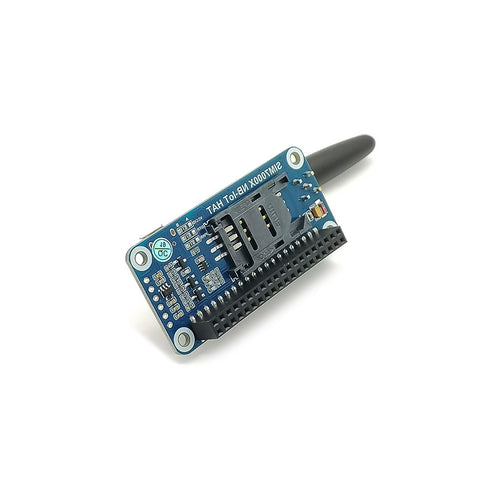

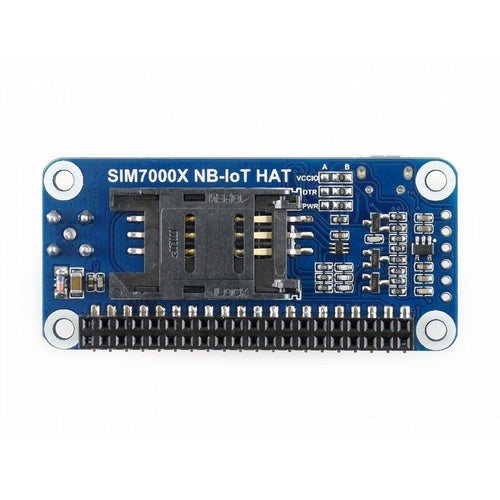

SIM-Kartensteckplatz, kompatibel sowohl mit normaler SIM-Karte als auch mit NB-IoT-spezifischer Karte
2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
Baudrate: 300 bps ~ 3686400 bps
Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
Unterstützt SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Release 98, USAT
Kommunikationsspezifikationen:
| NB-IOT | EMTC | RAND | GSM/GPRS | |
| Band | SIM7000E: FDD-LTE B3/B8/B20/B28 | GPRS/EDGE 900/1800 MHz | ||
| SIM7000C: FDD-LTE B1/B3/B5/B8 | ||||
| Energiesparen | Strom im Ruhemodus: 1,2 mA (@DRX = 2,56 s). Strom im PSM-Modus: 9 uA. | |||
| Emissionsleistung | Klasse 3 (0,25 W bei LTE) | Klasse E2 (0,5 W bei EGSM900) | Klasse 4 (2 W bei GSM900) | |
| Klasse E1 (0,4 W bei DCS1800) | Klasse 1 (1 W bei DCS1800) | |||
| Datengeschwindigkeit | Uplink ≤ 66 kbps | Uplink ≤ 375 kbps | Uplink ≤ 236,8 kbit/s | Uplink ≤ 85,6 kbit/s |
| Downlink ≤ 34 kbps | Downlink ≤ 300 kbps | Downlink ≤ 236,8 kbit/s | Downlink ≤ 85,6 kbit/s | |
| SIM Karte | NB-spezifisch (nicht im Lieferumfang enthalten) | Normale SIM (nicht im Lieferumfang enthalten) | ||
Unterlagen:
Handbuch: Klicken Sie hier, um es zu öffnen
Schema: Klicken Sie hier, um zu öffnen
Treiber: Klicken Sie hier, um zu öffnen
Datenblatt: kontaktieren Sie uns
Anwendbare Region:
SIM7000G ist hauptsächlich in Europa, Afrika, Australien und Südostasien einsetzbar, SIM7000C ist hauptsächlich im asiatisch-pazifischen Raum einsetzbar.
Bitte überprüfen Sie die unterstützten Bänder entsprechend Ihrem lokalen Dienstanbieter und wählen Sie bei der Bestellung das richtige aus.
Überblick:

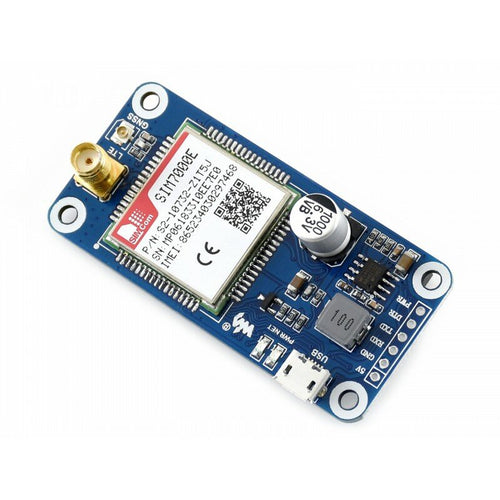

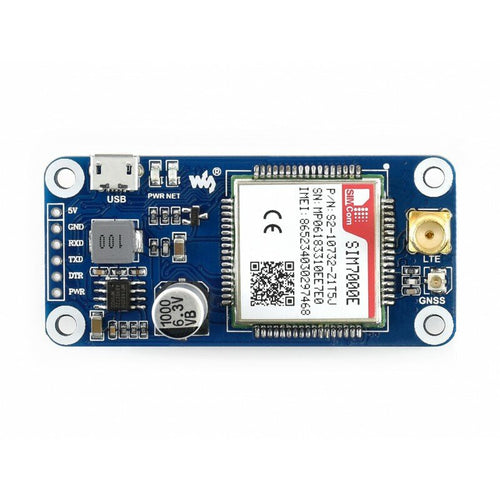

Dieser Raspberry Pi HAT bietet mehrere Kommunikationsfunktionen: NB-IoT, eMTC, EDGE, GPRS und GNSS.
NB-IoT (NarrowBand-Internet of Things) und eMTC (Enhanced Machine Type Communication) sind aufstrebende IoT-Kommunikationstechnologien, die aus LTE (4G) hervorgegangen sind. Zu den Vorteilen zählen geringer Stromverbrauch, niedrige Kosten, große Reichweite usw. Sie eignen sich für Anwendungen wie intelligente Instrumente, Fernsteuerung, Anlagenverfolgung, Fernüberwachung, E-Health, mobile POS-Terminals, Fahrradverleih usw. GSM/GPRS und EDGE sind hingegen traditionelle 2G/2,5G-Technologien, mit denen SMS gesendet oder andere drahtlose Kommunikationsvorgänge durchgeführt werden können.
Daher wäre der SIM7000E NB-IoT HAT eine ideale Wahl für die Evaluierung neuer aufkommender Technologien oder einfach für die Kommunikation/Positionierung über mehrere Wege.

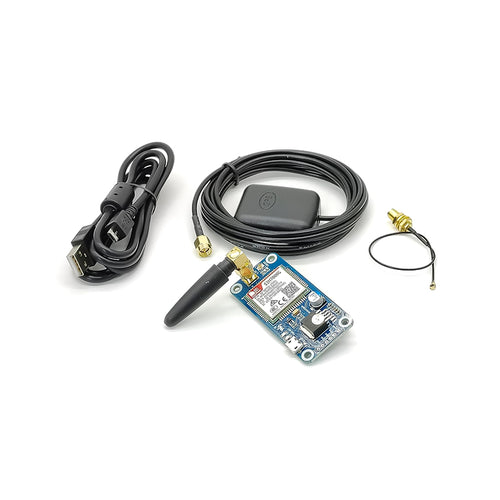

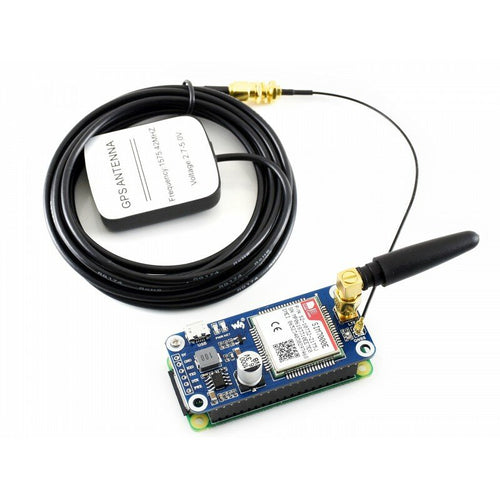

Im Lieferumfang enthalten: (die Erweiterungskarte ist nicht im Lieferumfang enthalten)

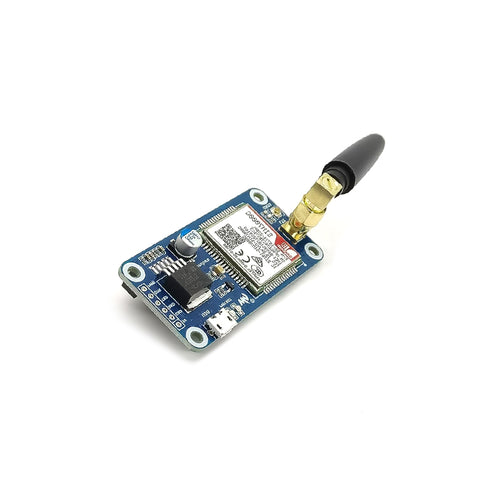

1 x SIM7000G NB-IoT HAT
1 x GSM-Antenne

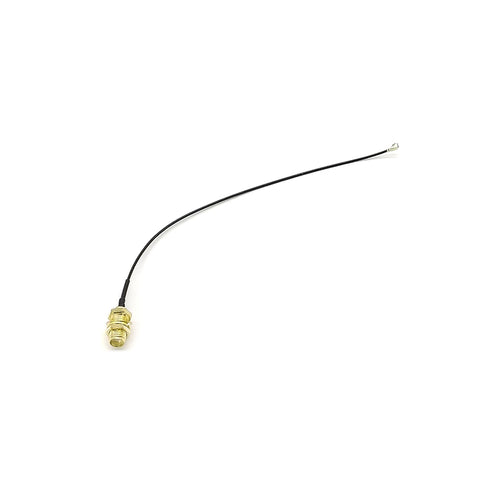

1 x externe GPS-Antenne (B)
1 x USB Typ A Stecker auf Micro Stecker Kabel
1 x RPi-Schraubenpaket (2 Stück)
GNSS-Spezifikationen:
Empfängertyp
-16-Kanal
-C/A-Code
Empfindlichkeit
-Tracking: -162 dBm (GPS)/-157 dBm (GLONASS)/TBD (BD)
-Kaltstarts: -148 dBm
Zeit bis zur ersten Lösung
-Kaltstarts: <35s
-Heißstarts: <1s
Genauigkeit
-Position: <2,5 m CEP
Weitere Spezifikationen:
Stromversorgung: 5V
Betriebsspannung: 5 V/3,3 V (3,3 V standardmäßig)
Strom im Ruhemodus: 1,2 mA (@DRX = 2,56 s)
Strom im Energiesparmodus: 9 uA
Betriebstemperatur: -40°C ~ 85°C
Lagertemperatur: -45°C ~ 90°C

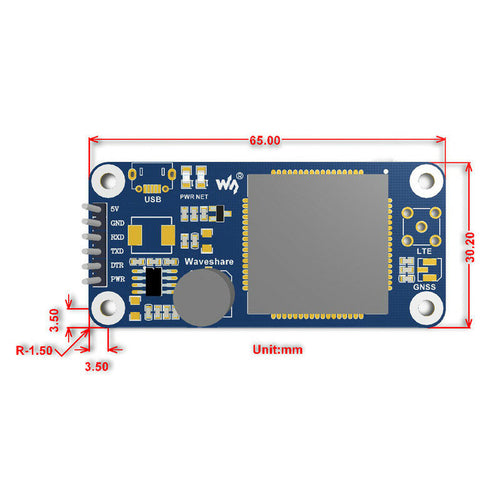

Abmessungen: 30,2 mm x 65 mm
