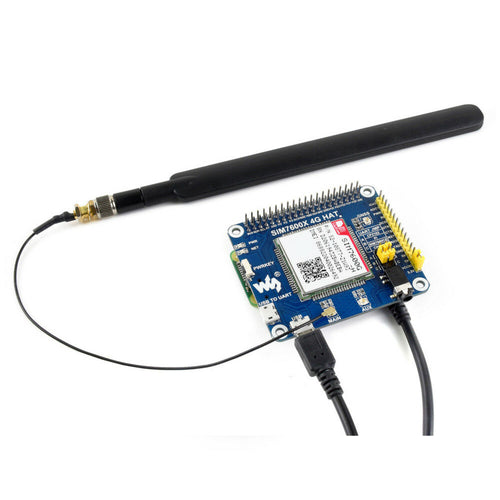

SIM7600G-H 4G/3G/2G/GSM/GPRS/GNSS HAT-Kommunikationserweiterungskarte GNSS-Positionierung für Jetson Nano/STM32 die globale Version

Unterlagen:

Handbuch: Klicken Sie hier, um es zu öffnen

Das SIM7600G-H 4G HAT ist ein 4G/3G/2G-Kommunikations- und GNSS-Positionierungsmodul, das LTE CAT4 mit bis zu 150 Mbit/s für die Downlink-Datenübertragung unterstützt. Es hat einen sehr geringen Stromverbrauch.

Sie können dieses 4G-Modul mit einem Computer verbinden, um im Internet zu surfen, oder es an Raspberry Pi anschließen, um Funktionen wie 4G-Hochgeschwindigkeitsverbindung, drahtlose Kommunikation, Telefonieren, Senden von SMS, globale Ortung usw. zu aktivieren.

Standardmäßiger 40-PIN-GPIO-Erweiterungsheader, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano

Unterstützt DFÜ, Telefonanruf, SMS, E-Mail, TCP, UDP, DTMF, HTTP, FTP usw.

Unterstützt GPS, BeiDou, Glonass, LBS Basisstationspositionierung

Integrierte USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.

Integrierter CP2102 USB-zu-UART-Konverter für serielles Debugging

UART-Steuerpins zur Verbindung mit Hostboards wie Arduino/STM32

SIM-Kartensteckplatz, unterstützt 1,8 V/3 V SIM-Karte

TF-Kartensteckplatz zum Speichern von Daten wie Dateien, Nachrichten usw.

Integrierte Audiobuchse und Audio-Decoder zum Telefonieren

2x LED-Anzeigen, einfache Überwachung des Betriebsstatus

Onboard-Spannungsumsetzer, Betriebsspannung kann per Jumper auf 3,3V oder 5V konfiguriert werden

Baudrate: 300 bps ~ 4 Mbit/s (Standard: 115.200 bps)

Autobauding-Baudrate: 9600 bps ~ 115200 bps

Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz)

Unterstützt SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT

Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

GNSS-Spezifikationen:

Empfängertyp

16-Kanal

C/A-Code

Empfindlichkeit

Tracking: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

Kaltstarts: -148 dBm

Zeit bis zur ersten Lösung (im Freien)

Kaltstarts: <35 s

Heißstarts: <1 s

Genauigkeit

Position: <2,5 m CEP

SMS- und Audio-Spezifikationen:

Direct Mail

Unterstützte Typen: MT, MO, CB, Text, PDU

Speicher: USIM-Karte und ME (Standard)

Audio-Funktion

Unterstützt Echounterdrückung

Unterstützt die Rauschunterdrückung

Weitere Spezifikationen:

Stromversorgung: 5V

Betriebsspannung: 5V/3,3V (über Jumper konfigurierbar)

Betriebstemperatur: -30°C ~ 80°C

Lagertemperatur: -45°C ~ 90°C

Abmessungen: 56,21 mm x 65,15 mm

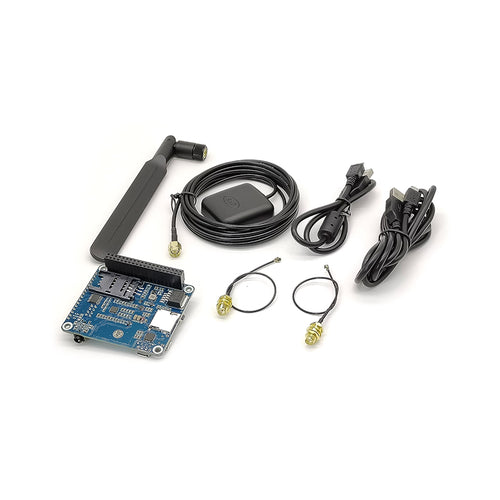

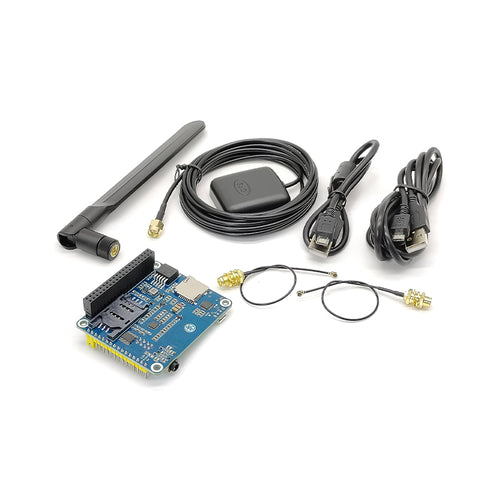

1 x SIM7600G-H 4G HAT

1 x LTE-Antenne

1 x externe GPS-Antenne (B)

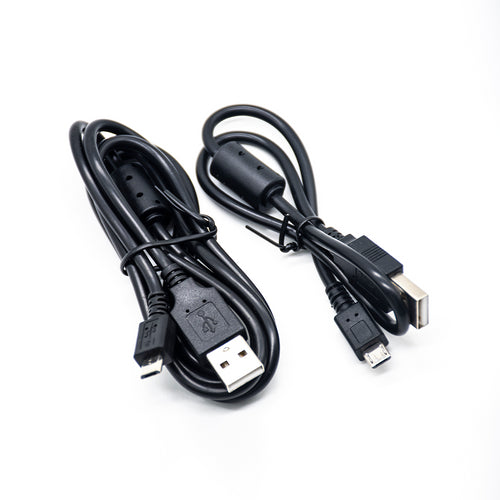

2 x USB-Kabel Typ A Stecker auf Micro Stecker

1 x RPi-Kupfersäulenpaket (2er-Set)

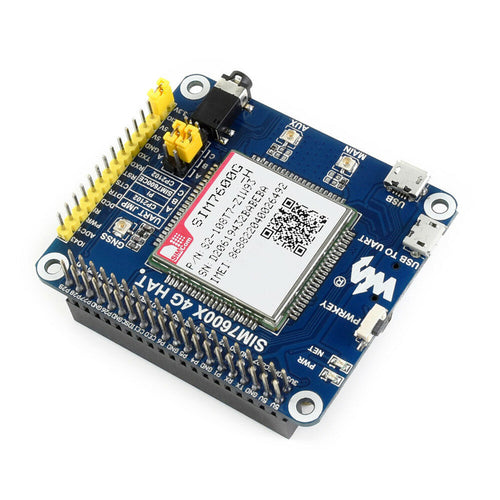

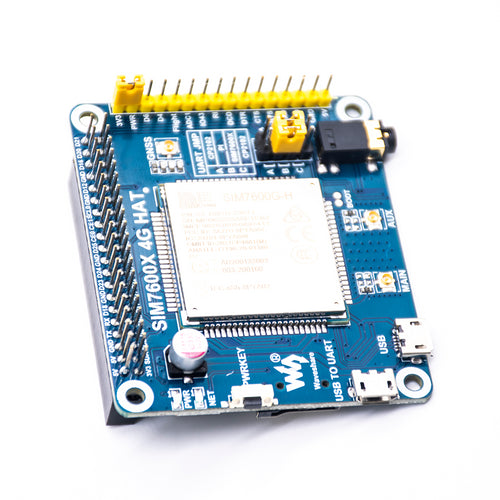

1. SIM7600G-H

2. CP2102 USB-zu-UART-Konverter

3. NAU8810 Audio-Decoder

4. TXS0108EPWR Spannungswandler: wandelt 3,3V/5V in 1,8V um

5. MP2128DT-Leistungschip

6. MP1482 Leistungschip

7. Raspberry Pi GPIO-Header: zur Verbindung mit Raspberry Pi

8. SIM7600 Steuerschnittstelle: für den Anschluss an Host-Boards wie

Arduino/STM32

9. SIM-Kartensteckplatz: unterstützt 1,8 V/3 V SIM-Karte

10. TF-Kartensteckplatz: ermöglicht die Speicherung von Dateien/SMS/...

11. 3,5-mm-Kopfhörer-/Mikrofonbuchse

12. USB-Schnittstelle: zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.

13. USB-zu-UART-Schnittstelle: für serielles Debuggen oder die Anmeldung bei Raspberry Pi

14. Hauptantennenanschluss

15. AUX-Antennenanschluss

16. GNSS-Antennenanschluss

17. Netzschalter

18. Netzwerkstatusanzeige

19. Betriebsanzeige

20. Jumper zur Auswahl der Betriebsspannung:

VCCIO - 3,3 V: Betriebsspannung auf 3,3 V einstellen

VCCIO - 5V: Betriebsspannung auf 5V einstellen

21. UART-Auswahl-Jumper:

A: Zugriff auf Raspberry Pi über USB auf UART

B: Steuerung des SIM7600 per Raspberry Pi

C: Steuerung des SIM7600 über USB zu UART
