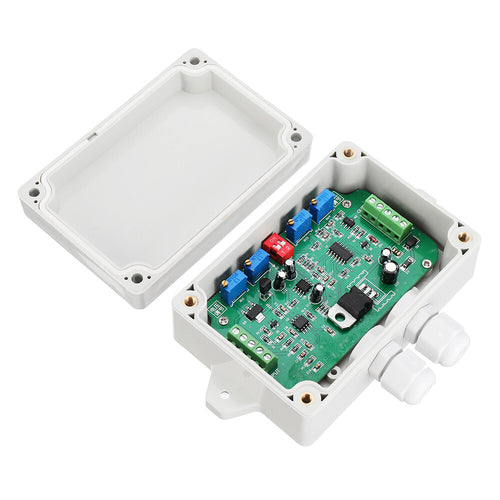

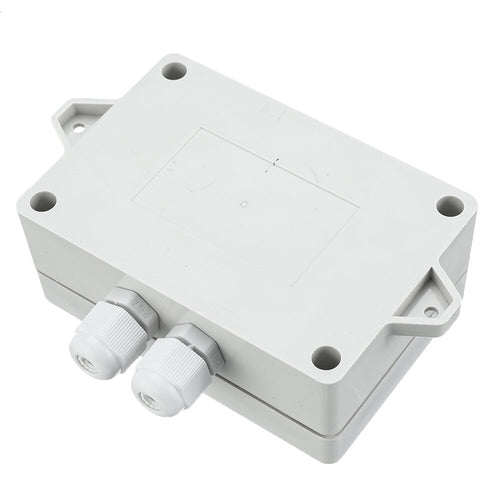

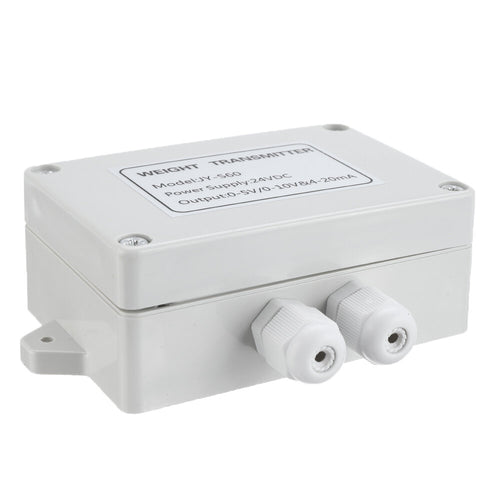

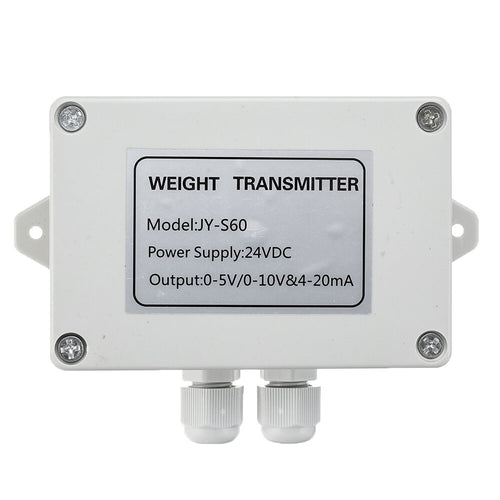

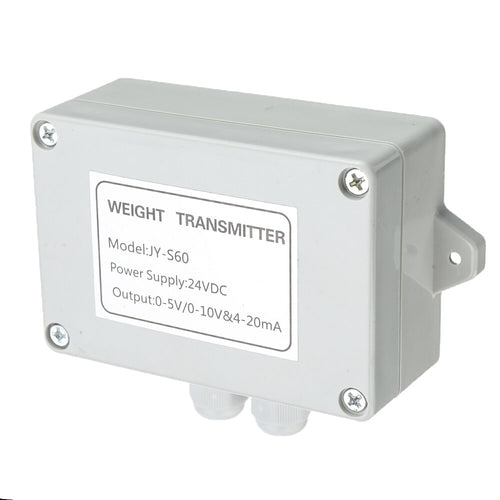

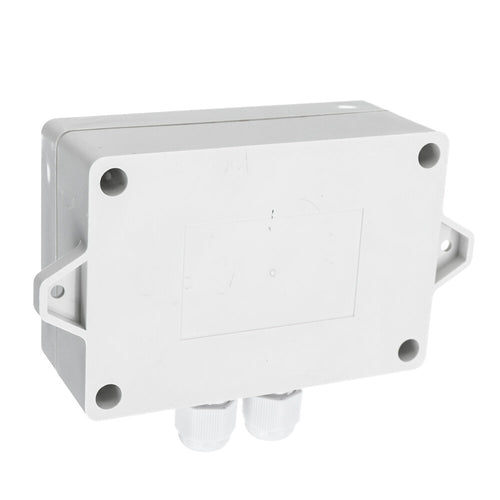

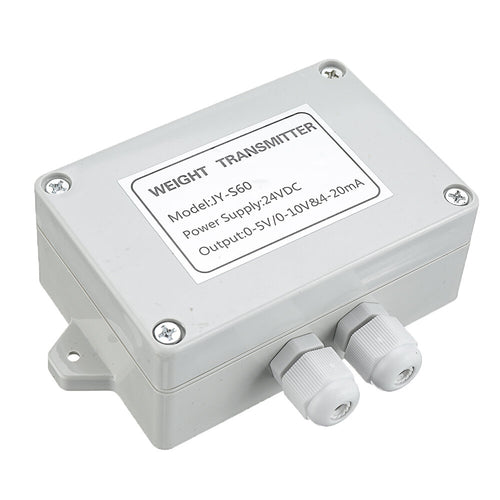

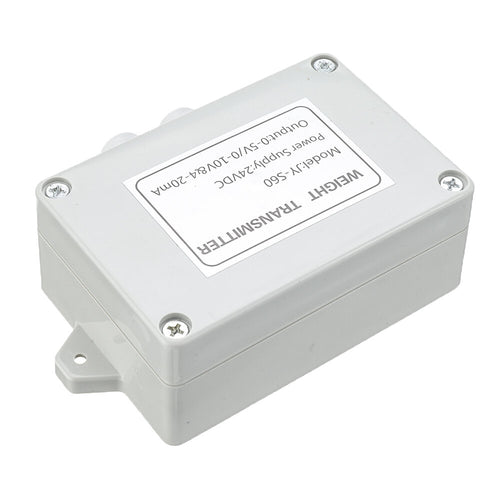

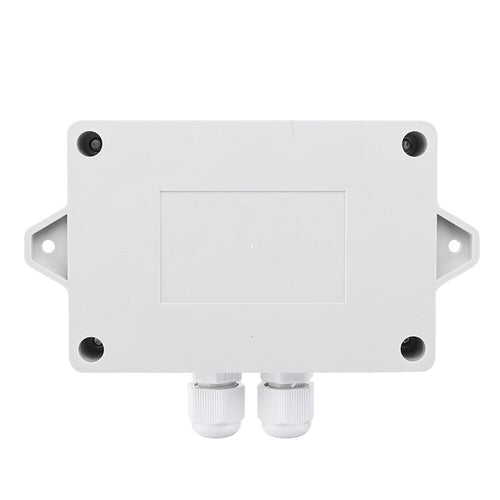

Wiegesender Wiegeverstärker Gewichtssensor Spannungs-Stromwandler DC 12-24V 4-20MA

Betriebsspannung: DC 12-24V

Ausgangssignal: Spannung (0-5V, 0-10V, 1-5V) 4-20mA

Eingangssignal: Sensorempfindlichkeit 2,0 MV/V

Ausgangsspannung: 5V(E+)

Betriebstemperaturbereich: -20 - 80℃

Betriebsfeuchtigkeit: 10 % – 90 % relative Luftfeuchtigkeit (nicht kondensierend)

Genauigkeit: besser als 0,1 % FS

Präzision: besser als 0,05 % FS

Gangauswahl: Wählschalter auf AUS stellen, V0-Ausgang 0–5 V, 1 auf EIN stellen, V0-Ausgang 0–10 V, 1 und 2 beide auf AUS stellen, VO-Ausgang 0–5 V, IO-Ausgang 4–20 MA.

Informationen zum Debuggen:

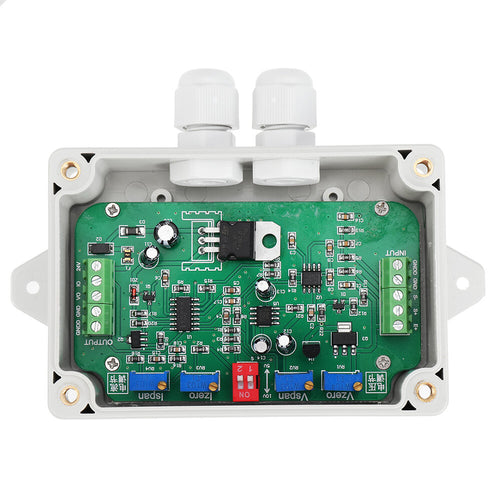

1 Nullpunkteinstellung

Versetzen Sie das System zunächst in den Ruhezustand und stellen Sie den Nullpunktversatz mit dem Potentiometer mit der Markierung „ZERO“ ein. Das Multimeter wird zum Messen der Ausgangsspannung oder des Ausgangsstroms verwendet. Lassen Sie den Wert so nah wie möglich am Nullpunkt anzeigen. Oder ändern Sie die Vergrößerung, damit der Nullpunktversatz größer wird.

2 Verstärkungseinstellung

Das System wird mit einem bestimmten Gewichtswert geladen (empfohlener Bereich: 80 % bis 100 % FS), der Ausgangsstromwert wird auf Grundlage des Ladegewichts und des Verhältnisses zum maximalen Gewichtungswert berechnet, der Ausgang des Digitalmultimeters wird überwacht und die Verstärkerverstärkung wird mit einem Potentiometer mit der Bezeichnung „SPAN“ eingestellt.

3 die Wiederholungsprüfung

Das System befindet sich im Ruhezustand und misst die Nullausgabe. Wenn ein bestimmter Gewichtswert geladen wird, wird die Ausgangsspannung gemessen, um zu ermitteln, ob eine Fluoridvergrößerung zu erwarten ist. Wenn nicht, wiederholen Sie die Schritte 1 und 2 und stellen Sie die Einstellung erneut ein.

1 x Lastzellensensor-Verstärker-Sender
