Beschreibung
Temperaturmessbereich: -40,0 ~ 125,0 Grad Celsius
- Obere und untere Grenztemperaturwerte einstellbar: 0~125 Grad Celsius
- Die Messgenauigkeit beträgt 0,1 Grad Celsius. Drücken Sie K3 im Standby-Modus, um das Display für längere Zeit auszuschalten und den Stromverbrauch zu senken.
- Der Relaisausgang ist ein passiver Kontakt, kein Stromausgang, kann die Leitung innerhalb von 5 A ein- und ausschalten
- Die Verzögerungszeit kann eingestellt werden, um zu verhindern, dass der Ausgang schwingt und den gesamten Schaltkreis beschädigt. Wenn beispielsweise die Temperatur höher als 30 °C ist, wird das Relais getrennt. Nach der Verzögerung wird das Relais nicht sofort getrennt. Wenn die Temperatur während der Verzögerungszeit wieder unter 30 Grad Celsius fällt, wird das Relais nicht aktiviert. Nur wenn die Temperatur höher als 30 Grad Celsius ist. Stellen Sie die Verzögerungszeit ein, um das Relais zu trennen.

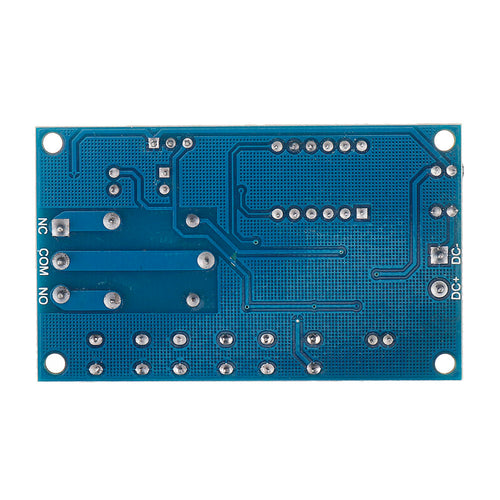

Beschreibung des Verkabelungsanschlusses:
DC-: Minuseingang der Stromversorgung
DC+: positiver Eingang der Stromversorgung
NC: Relais normalerweise geschlossen
NEIN: Relais normalerweise offen
COM: Relais-Masse
Beschreibung der Funktion:
P-1: Kühlungssteuerung: Wenn die gemessene Echtzeittemperatur niedriger als T1 ist, wird das Relais geschlossen und über T2 wird das Relais getrennt;
P-2: Heizungssteuerung: Wenn die gemessene Echtzeittemperatur höher als T2 ist, wird das Relais geschlossen und das Relais unter T1 getrennt;
P-3: Konstante Temperaturregelung: Wenn die gemessene Echtzeittemperatur zwischen T1 und T2 liegt, ist das Relais geschlossen, in anderen Fällen ist das Relais getrennt.
P-4: Konstante Temperaturregelung: Wenn die gemessene Echtzeittemperatur zwischen T1 und T2 liegt, wird das Relais getrennt, in anderen Fällen ist das Relais geschlossen.
P-5: Einzelpunktregelung und Einstellung der Verzögerungszeit: Die gemessene Echtzeittemperatur ist niedriger als T, das Relais ist geschlossen, ist sie höher als T, ist das Relais getrennt.

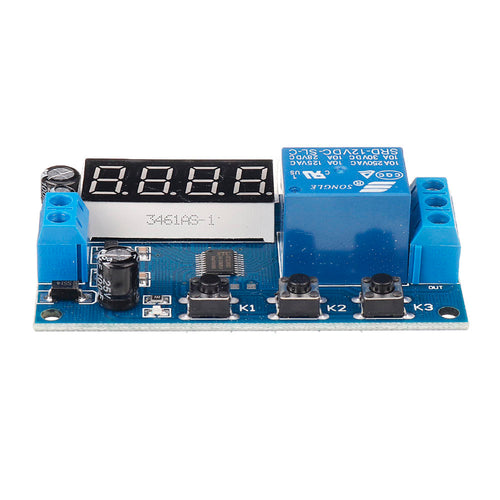

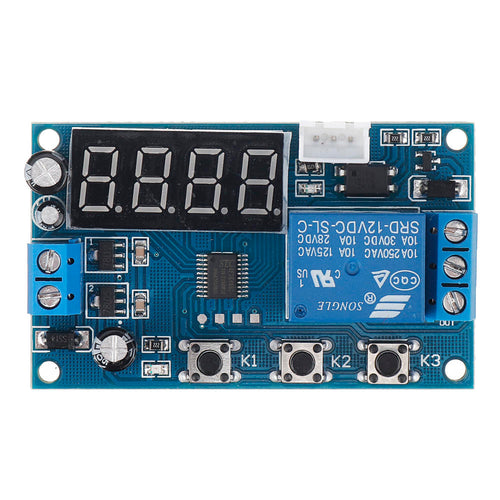

Anweisungen zur Tasteneinstellung:
K1: 2 Sekunden lang gedrückt halten, um die Funktionseinstellung aufzurufen oder die Funktionseinstellung zu verlassen; kurz drücken, um die Einstellung für Ober- und Untergrenze oder Verzögerungszeit einzugeben
Im Modus P-1 bis P-4: Drücken Sie die digitale Röhre K1 zum Blinken, K2, K3 stellen den ersten Satz Schwellentemperatur T1 ein, drücken Sie dann die digitale Röhre K1 zum Blinken, K2, K3 stellen den zweiten Satz Schwellentemperatur T2 ein; im Modus P-5: Drücken Sie die digitale Röhre K1 zum Blinken, K2, K3 stellen die Schwellentemperatur T1 ein, drücken Sie dann die digitale Röhre K1 zum Blinken, K2, K3 stellen die Verzögerungszeit ein
K2: Taste Plus
K3: Taste Minus

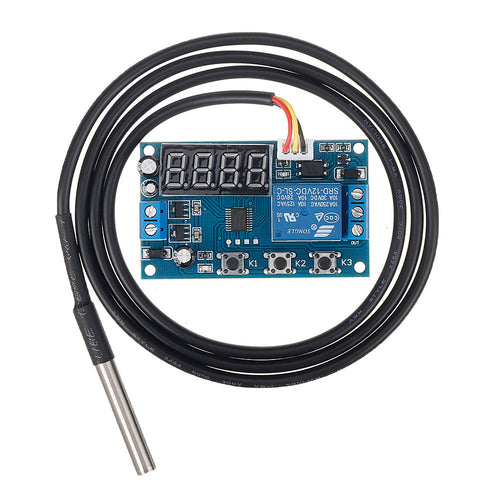

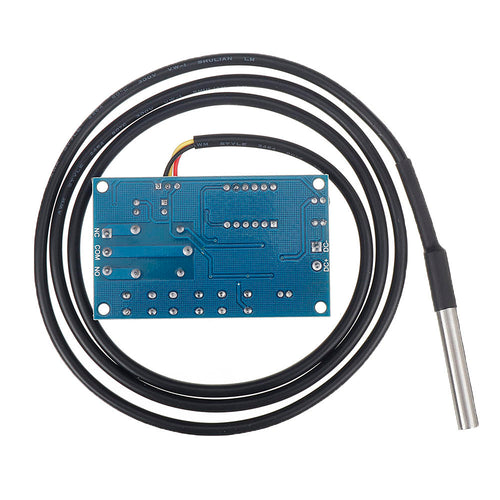

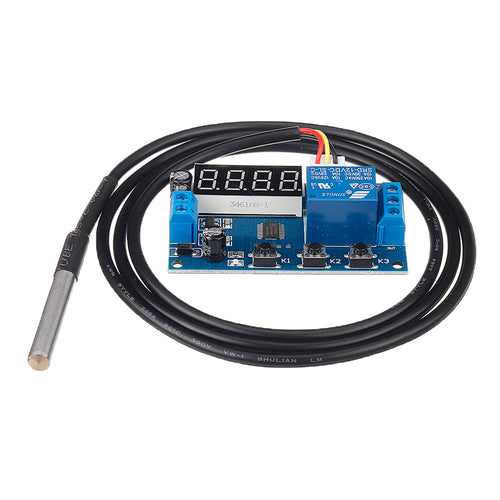

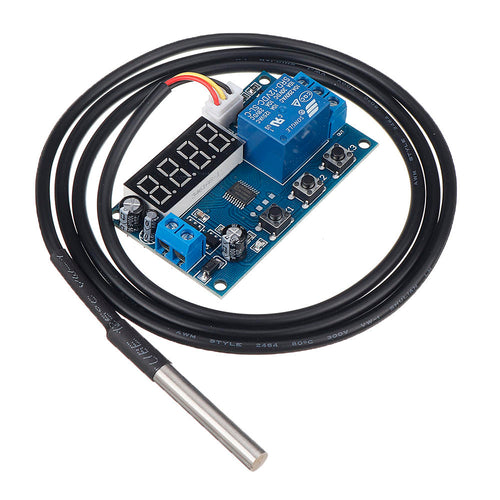

1 x YYW-1 5 V/12 V/24 V DS18B20 Temperatursensor-Schaltmodul
1 x Sensorkabel
